Form im M1plus Schnitteditor erstellen

I. Form erstellen:

1: Über Menü Form / Schnitteditor (erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen

Der Dialog wird geöffnet.

2: Neuen eigenen Schnitt im shp Format erstellen über Datei / Neu.
- oder -
Symbol klicken.

3: Element Grundschnitt für ein Vorderteil erstellen:

Kontrollkästchen Gespiegelt ist aktiviert.

Grundelement Vorderteil linke Kante:

4: Kontrollkästchen Gespiegelt deaktivieren.

5: Rechte Kante des Grundelements ändern.

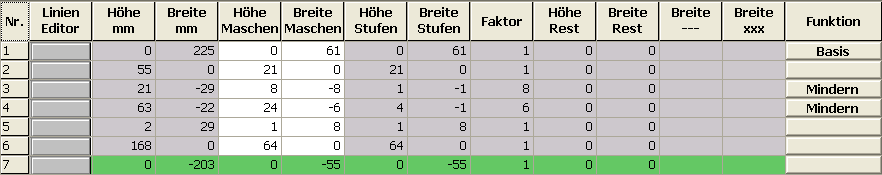

Grundelement Vorderteil rechte Kante:

Einstellungen im Grundelement linke Kante
Kantenlinie	Registerkarte Allgemeines	Registerkarte Ausblenden	Registerkarte Mindern	Zugeordnete Module
Nr.1-6		Beliebig	Beliebig	Beliebig
Einstellungen im Grundelement rechte Kante
Kantenlinie	Registerkarte Allgemeines	Registerkarte Ausblenden	Registerkarte Zunehmen	Zugeordnete Module
Nr. 1-4 +6		Beliebig	Beliebig	Beliebig

In der Kantenlinie Nr. 5 wird die rechte Seite des Grundelementes um 8 Nadeln (= Blendenbreite) verbreitert, da die Schlauchblende eine Reihe zuvor umgehängt (ausgedeckt) wird.

6: Neues Element mit Taste erstellen.

7: Unter Art über das Auswahlmenü Ausschnitt Hals auswählen.

Kontrollkästchen Gespiegelt ist aktiviert.

Element Ausschnitt Hals:

Einstellungen im Element Ausschnitt Hals Linien links
Kantenlinie	Registerkarte Allgemeines	Registerkarte Ausblenden	Registerkarte Mindern	Ausblend-Breite
Nr.1	Kein Eintrag	Blende Start links	Kein Eintrag	9
Nr. 2	Kein Eintrag	Blende links	Kein Eintrag	9

Kantenlinie	Registerkarte Allgemeines	Registerkarte Abketteln	Registerkarte Mindern	Ausblend-Breite
Nr. 3	Abketteln	Abk-RL-01 oder Abk-RL-02	Kein Eintrag	Kein Eintrag
Nr. 4-6	Mindern	Beliebig	L-R getrennt Umhängen oder L-R gemeinsames Umhängen	Beliebig

Einstellungen im Element Ausschnitt Hals Linien rechts
Kantenlinie	Registerkarte Allgemeines	Registerkarte Ausblenden	Registerkarte Mindern	Ausblend-Breite
Nr.1	Kein Eintrag	Blende Start rechts	Kein Eintrag	9
Nr.2	Kein Eintrag	Blende rechts	Kein Eintrag	9

Kantenlinie	Registerkarte Allgemeines	Registerkarte Abketteln	Registerkarte Mindern	Ausblend-Breite
Nr.3	Abketteln	Abk-RL-01 oder Abk-RL-02	Kein Eintrag	Kein Eintrag
Nr. 4-6	Mindern	Beliebig	L-R getrennt Umhängen oder L-R gemeinsames Umhängen	Beliebig

8: Kontrollkästchen Gespiegelt deaktivieren.

9: Die eigen erstellten Minder- und Ausblendmodule den Kantenlinien links und rechts zuordnen.

10: Schnitt speichern über Menü Datei / Speichern oder Speichern unter....

Die Form wird im .shp Format gespeichert.

11: M1plus Schnitteditor mit schließen.
