Schnitt erstellen und Formattribute zuordnen

I. Schnitt erstellen:

    1
    Über Menü Form / Schnitteditor (Schnitte erstellen/bearbeiten)... den M1plus-Schnitteditor öffnen.
  1. Der Dialog wird geöffnet.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … öffnen.
    -  oder  -
    Schnitt mit öffnen.
    Beispiel: D:\ Stoll \ M1plus \ Versionsnummer \ Form \ 2_set-in-front-v-neck-38.shv.
    3
    Über Menü Datei / Umrechnen und Speichern unter... die shv-Form ins Format shp umrechnen.
    4
    Schnitt modifizieren.

Die Minderstufung im Element Ausschnitt Hals darf aufgrund des Ausblendmoduls nur 1 breit sein.

II. Element Ausschnitt Hals Ausblendmodule zuordnen:

    1
    Element Ausschnitt Hals selektieren.
    2
    Kontrollkästchen Gespiegelt deaktivieren.
    3

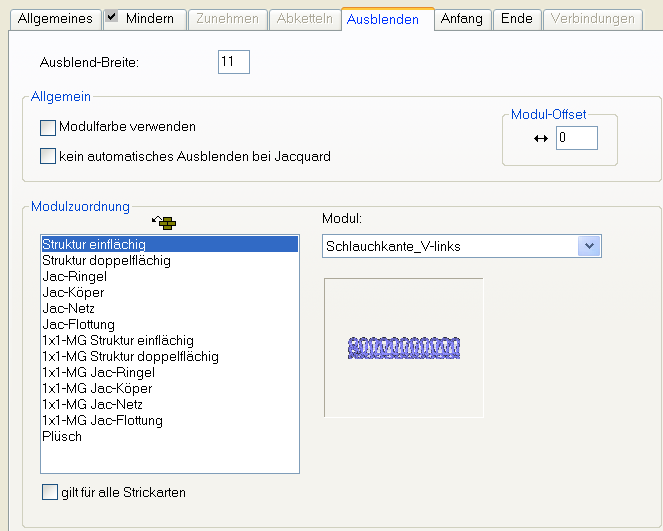

    In der Tabelle Linie links über Funktion Mindern die Registerkarte Ausblenden öffnen.
    4
    Mit Drag&Drop der Strickart des Grundmotivs (Struktur einflächig) das erstellte Ausblendmodul Schlauchkante_V-links zuordnen.
  1. Die Zuordnung des Moduls ergibt automatisch die Ausblendbreite.
    3. 5
    Nach gleicher Vorgehensweise der rechten Kante im V-Ausschnitt das Ausblendmodul Schlauchkante_V-rechts zuordnen.

III. Element Ausschnitt Hals Minderattribute zuordnen:

Das Element Ausschnitt Hals wird mit einem Ausblendmodul Schlauchkante_V-links (doppelflächig) ausgeblendet. Daher wird die Minderung wie bei RR gearbeitet.

    1
    Element Ausschnitt Hals selektieren.
    2

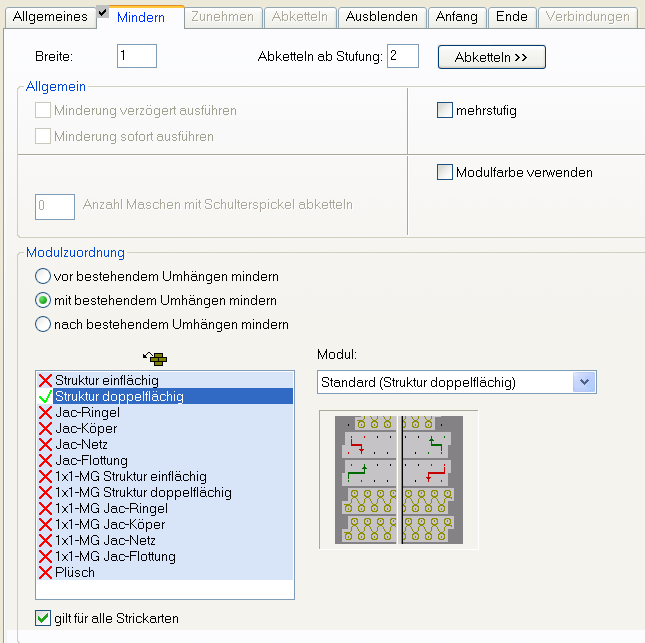

    In der Tabelle Linie links über Funktion Mindern die Registerkarte Mindern öffnen.
    3
    Strickart Struktur doppelflächig auswählen.
    4
    Unter Modul die Minderart Standard (Struktur doppelflächig) auswählen.
    5
    Unter Breite den Wert 1 eingeben.

IV. Startmodul dem Element Ausschnitt Hals zuordnen:

    1
    Element Ausschnitt Hals selektieren.
    2
    Taste drücken.
  1. Dialog Halsausschnitt Eigenschaften wird geöffnet.

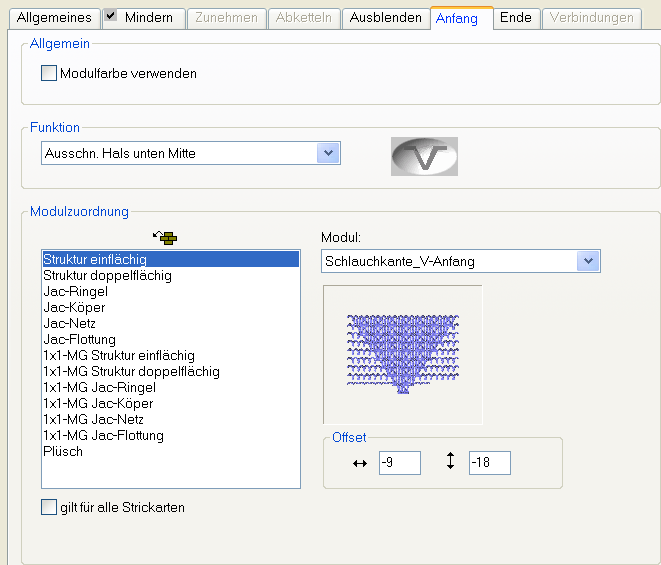

In der Registerkarte Anfang unter Funktion muss Ausschn. Hals unten Mitte ausgewählt sein.

    3
    Mit Drag&Drop der Strickart des Grundmotivs (Struktur einflächig) das erstellte Startmodul Schlauchkante_V-Anfang zuordnen.
    4
    Über Offset die horizontale und vertikale Position des V-Startmoduls festlegen.
    2. 5
    Über Menü Datei / Speichern oder Speichern unter... den Schnitt speichern.
  1. Der Schnitt wird im shp-Format gespeichert.
    6
    Schnitt-Editor mit schließen.
