Muster ohne Form erstellen und Form öffnen

I. Muster ohne Form erstellen:

    1
    In der Menüleiste Datei / Neu auswählen.
    -  oder  -
    Symbol klicken.
    2
    Mustername eintragen.
    3
    Maschinentyp auswählen.
    4
    Setup-Typ 2 auswählen.
    5
    Basismuster (Muster ohne Form) und Design-Muster auswählen.
    6
    Musterhöhe und Musterbreite festlegen.
    7
    Modul- Explorer Datenbank... öffnen.
    8
    Als Grundmuster auswählen: Module / Stoll / Standard / Rippen / 2x2 RL-Rippe
    9
    Mit Drag&Drop das Modul 2x2 RL-Rippe aus dem Modul Explorer Datenbank der Auswahlliste für das Grundmuster hinzufügen.
    10
    In der Auswahlliste Anfang 2x2 auswählen.

Den Anfang können Sie auch nach dem Zeichnen des Basismusters einfügen.

    11
    Die Angaben mit Design-Muster erstellen bestätigen.
  1. Die Symbolansicht [Basis] wird geöffnet.

Die 2x2 Rippe des Grundmusters muss auf die 2x2 Rippe des Anfangs passen.

II. Form öffnen und im Muster platzieren:

    1
    Schnitt laden mit Form / Schnitt öffnen und positionieren... .
  1. Der Dialog Öffnen wird angezeigt.
    2. 2
    Pfad angeben und gewünschte Form im Format shp selektieren.
    3
    Taste Öffnen anklicken.
  2. Die Form wird im Format shp auf das Muster gelegt.
    3. 4
    Symbol aktivieren.
    5
    Form positionieren.

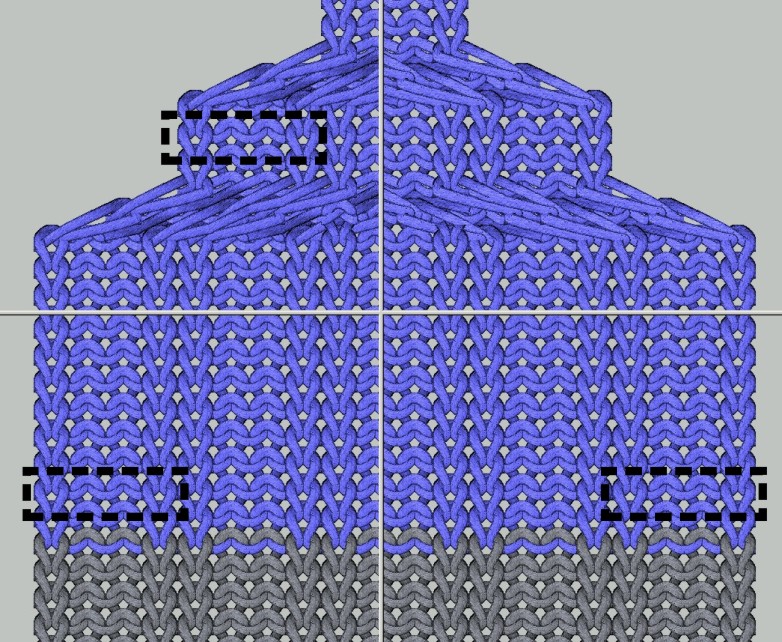

Resultat beim Positionieren der Form:

Platzierung des Schnittes

Linker und rechter Rand der Form

Linker und rechter Rand des V- Ausschnittes
