Form im M1plus Schnitteditor erstellen

I. Schnitt erstellen:

    1
    Über Menü Form / Schnitteditor (Schnitte erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen.
  1. Der Dialog wird geöffnet.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … öffnen.
    -  oder  -
    klicken.
    Beispiel: D:\Stoll\M1plus\Versions\Form\2_set-in-front-v-neck-38.shv.
    -  oder  -
    Mit Symbol einen neuen Schnitt erstellen.
    3
    Über Menü Datei / Umrechnen und Speichern unter... die Form *.shv ins Format *.shp umrechnen.
    4
    Grundelement ändern.

Grundelement Vorderteil:

    5
    Im Grundelement die Kantenlinien 2 - 4 selektieren.
    6
    Standard-Attribut Nr.6: TC-R>6< auswählen und übernehmen.
    7
    Grundelement selektieren und den Abstand der Formhälften auf 1 setzen.
  1. Der V-Ausschnitt wird mit einer Nadel begonnen.
    8
    Element Ausschnitt Hals selektieren und ändern.

Element Ausschnitt Hals:

    9
    Die Taste in der Symbolleiste anklicken.
  1. Der Dialog Linien links Nr.: 1 wird geöffnet.
    10
    Unter Modulzuordnung Struktur doppelflächig anklicken und im Auswahlmenü das Modul Struktur doppelflächig V1 für den Start des V-Ausschnitts auswählen.
    11
    Die Horizontale- und Vertikale Offset Position festlegen.
    12
    Im Element Ausschnitt Hals die Kantenlinien 1 - 2 selektieren.
    13
    Standard-Attribut Nr.7: CMSTC-R V auswählen und übernehmen.

Die Minderungen im Element Ausschnitt Hals sind auf gleicher Höhe platziert.

    14
    Den Kanten des Grundelements und des Elements Ausschnitt Hals Ausblendmodule zuordnen.

Aufgrund der Zuordnung der Standard-Attribute wird mit Masche vorne – Masche hinten ausgeblendet.

    2. 15

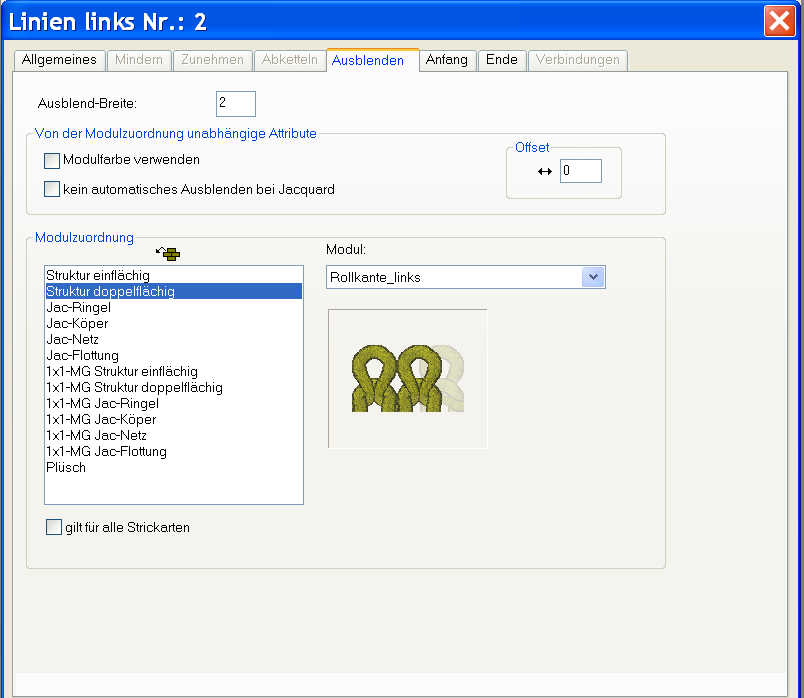

    Ausblendmodule aus dem Modul-Explorer Datenbank verwenden:

Ausblendkante links

Ausblendkante rechts

    16

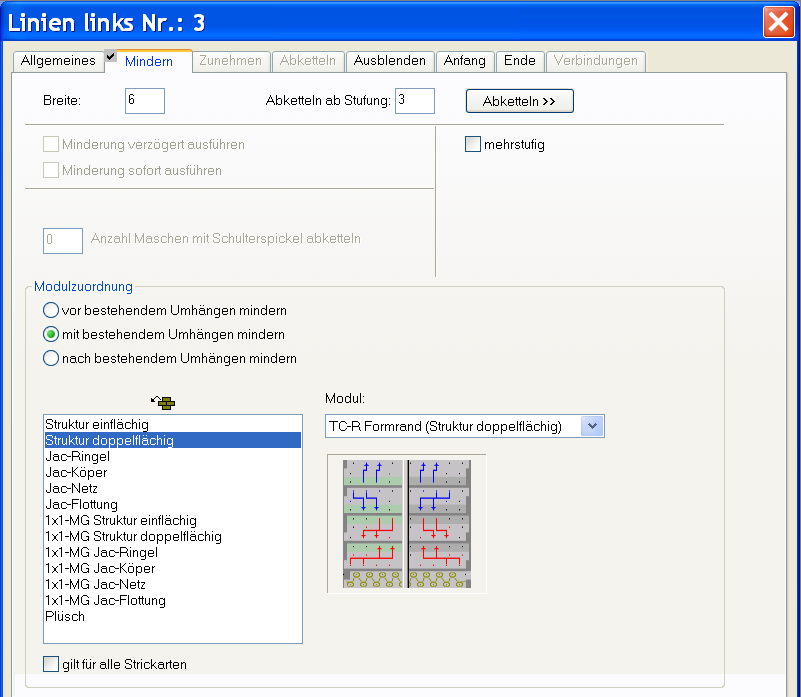

    Den Kanten des Grundelements und des Elements Ausschnitt Hals die gewünschte Minderbreite zuordnen.

Mindermethoden für TC-R bei Strickart Struktur doppelflächig:

Mindermodul

Funktion

Standard

Mindern ohne Zusatzbetten

TC-R Formrand

Gemeinsames Mindern an der Außenkante der Form

TC-R Formrand ohne Kombihub

Getrenntes Mindern an der Außenkante der Form

TC-R-V

Gemeinsames Mindern im V-Ausschnitt

TC-R-V ohne Kombihub

Getrenntes Mindern im V-Ausschnitt

    17
    Schnitt speichern über Menü Datei / Speichern oder Speichern unter....
  1. Der Schnitt wird im shp Format gespeichert.
    18
    Schnitt-Editor mit schließen.

II. Element Ausschnitt Hals mit höhenversetzten Minderungen erstellen:

    1
    Element Ausschnitt Hals selektieren.
    2
    Kontrollkästchen Gespiegelt ausschalten.
  1. Die Tabelle Linien rechts kann angezeigt werden.
    3
    Tabelle Linien rechts für Element Ausschnitt öffnen und ändern.
    2. 4

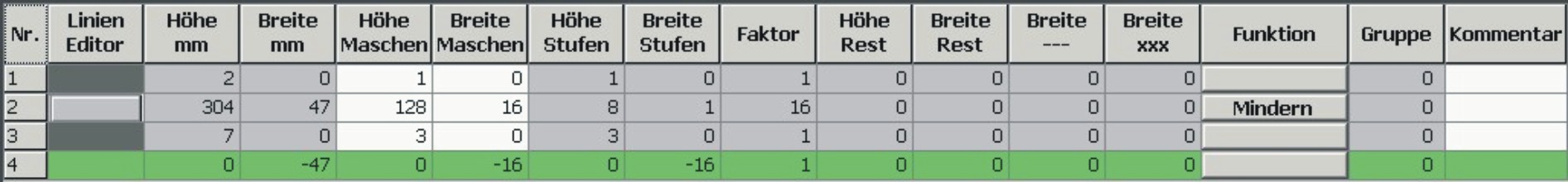

    Eine neue Linie Nr. 1 einfügen und bei Höhe Maschen den Wert 1 eintragen.
  1. Rechte V-Ausschnittkante wird um eine Reihe höher gesetzt.
    5
    In Linie Nr. 3 die Zahl um eine Reihe reduzieren.
  1. Ausgleich der Gesamthöhe der Linien links und Linien rechts.
    6
    Neuer Linie Nr. 1 Formattribute zuordnen:
    7
    Schnitt unter neuem Namen speichern über Menü Datei / Speichern unter....
  1. Der Schnitt wird im shp Format gespeichert.
    8
    Schnitt-Editor mit schließen.
