Form im M1plus Schnitteditor erstellen

Form erstellen:

1: Über Menü Form / Schnitteditor (Schnitte erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen.

Der Dialog wird geöffnet.

2: Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … öffnen und ins Format shp umrechnen.
- oder -
Im Schnitteditor über einen neuen Schnitt im shp Format erstellen.

3: Kontrollkästchen Gespiegelt deaktivieren.

4: Element Grundschnitt für ein Vorderteil links und rechts erstellen:

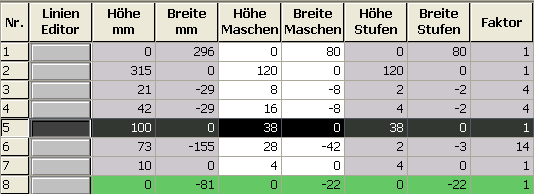

Grundelement Vorderteil links (Linien links):

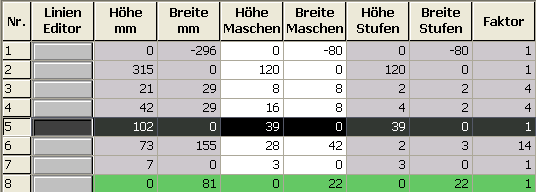

Grundelement Vorderteil rechts (Linien rechts):

Bei der Schnitterstellung beachten:

Die Minderungen links und rechts müssen in der Höhe versetzt sein.
Minderung rechts auf gerader Reihenzahl.
Minderung links auf ungerader Reihenzahl.
Die Gesamthöhe (Anzahl Reihen) der Form muss geradzahlig sein.
Die Minderungen links / rechts sind richtungsabhängig.
Form und Mindermodule müssen aufeinander abgestimmt sein.

Ist im verwendeten Mindermodul eine Versatzstufe vorhanden, dann muss die Form eine entsprechende Stufung enthalten.

5: Den Linien Nr.6 im linken und rechten Formteil das erstellte Mindermodul zuordnen.

6: Schnitt speichern über Menü Datei / Speichern oder Speichern unter....

Der Schnitt wird im shp Format gespeichert.

7: Schnitteditor mit schließen.
