Grundmuster zeichnen und Plattierfarben definieren

I. Motiv zeichnen und Plattierfarben definieren:

1: Im Grundmuster mit einer weiteren Garnfarbe das gewünschte Motiv einzeichnen.

2: Dialog Plattieren mit öffnen.

3: Im Dialog die verwendeten Motivfarben in die ersten beiden der vier Spalten eintragen.

Es wird die erste Plattierfarben generiert, welche in der ersten Spalte des Fensters angezeigt wird. Diese kann geändert werden.

4: Zum Ändern der Plattierfarbe Cursor in die Spalte auf die zu ändernde Plattierfarbe positionieren.

5: Mit RMT das Menü aufrufen und Farbe ändern auswählen.

6: Im Dialog Farbe die gewünschte Farbe auswählen und Eingabe mit OK bestätigen.

Farbe wird übernommen.

Wendeplattieren (mit Systemwechsel)

Beim sogenannten Wendeplattieren (mit Systemwechsel) benötigt man für jeden Farbwechsel eine andere Plattierfarbe.

7: Cursor im Bereich der vier Spalten des Dialogfensters positionieren und mit RMT das Menü aufrufen.

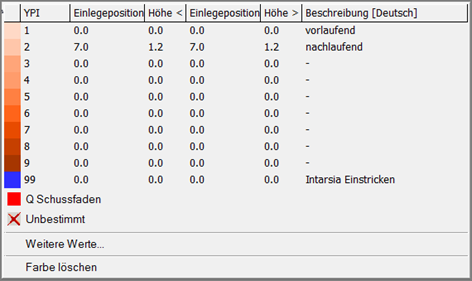

Die Tabelle Plattieren mit den Plattier-Offset Werten (YPI) und den Standardwerten wird angezeigt.

Spalte	Angaben
YPI	Tabelle der YPI – Indizes : Index YPI 1 bis YPI 9 möglich.
Einlegeposition <<	Horizontales Offset der Mitnahme eines Fadenführers für die Schlittenrichtung nach links Positive Werte: Fadenführer arbeitet nachlaufend Negative Werte: Fadenführer arbeitet vorlaufend
Höhe <<	Vertikales Offset des Fadenführers für die Schlittenrichtung nach links : Die Grundstellung des Fadenführers = Strickposition = Wert 0. Positive Werte: Fadenführer wird nach oben bewegt. Negative Werte: Fadenführer wird nach unten bewegt.
Einlegeposition >>	Horizontales Offset der Mitnahme eines Fadenführers für die Schlittenrichtung nach rechts Positive Werte: Fadenführer arbeitet nachlaufend Negative Werte: Fadenführer arbeitet vorlaufend
Höhe >>	Vertikales Offset des Fadenführers für die Schlittenrichtung nach rechts Positive Werte: Fadenführer wird nach oben bewegt. Negative Werte: Fadenführer wird nach unten bewegt.
Beschreibung	Beschreibung für die Fadenführer, welche bei Plattieren verwendet werden. Beispiel: 2 Fadenführer plattieren, somit ist der erste der vorlaufende Fadenführer und der zweite der Nachlaufende.

Diese Tabelle können Sie auch über das Menü Musterparameter / Plattieren.. öffnen.
Die Standardwerte der Tabelle stehen in der Datei globalparameters_681.

8: YPI-Index (1) in Tabelle auswählen.

9: Cursor auf die erste Motivfarbe (links) platzieren und mit LMT anklicken.

Der Index (1) wird der Motivfarbe (vorlaufender Fadenführer) zugeordnet.
Standardwerte: 0.0.

10: Der zweiten Motivfarbe (= nachlaufender Fadenführer) den YPI–Index (2) zugeordnen.

11: Vorgaben für den ausgewählten YPI-Index in Tabelle eintragen.

12: Für die zweite Plattierfarbe die Anordnung der Garnfarben vertauschen.

13: Zuordnung des YPI-Index bleibt gleich.

Durch das Vertauschen der Garnfarben im Dialog Plattieren wird der Wechsel (Wenden) der Fadenführer bestimmt.

Resultat:

Die generierten Plattierfarben werden im Muster und gegebenenfalls im Anfang (P1) benötigt.

II. Import von Vorlagen (Bilder) für Muster mit Wendeplattieren:

Bild muss in einem Bildbearbeitungsprogramm auf 2 Farben reduziert werden.

1: M1plus öffnen und mit ein neues Muster anlegen.

2: Mit Hilfe des Bildimports unter Datei / Import / Bild als Musterteil… das Bild importieren.

3: Musterteil im Grundmuster einzeichnen.

Musterteil mit 2 Farben ist im Grundmuster platziert.

4: Manuell das Bild modifizieren.

Beim Wendeplattieren sollten mindestens 2 Pixel pro Farbe nebeneinander stricken. Somit ist ein ‚sauberes‘ Wenden der Fadenführer gewährleistet.

5: Für jede Musterfarbe mit Hilfe des Dialogs eine Plattierfarbe definieren.

6: Musterfarben tauschen in Plattierfarben.
