Weitere Möglichkeit der Mustererstellung
Problem der Fadenrückholung am Musterrand
Beim Einsatz des Einstreifers werden die Fadenführer nicht direkt am Gestrickrand positioniert. Dies hat zur Folge, dass beim Einstricken des Schussfadenführers die zu lange Flottung nicht rückgeholt werden kann.
Großen Einfluss auf diese Problematik hat das verwendete Garn im Schussfadenführer!!
Lösungen:
1. Der Schussfadenführer wird am Gestrickrand autark positioniert, wodurch der Fadenspanner mehr Zeit für die Rückholung hat.
2. Der Schussfadenführer wird immer vorlaufend im 1.System mit einem Offset YCI1= -100 gearbeitet.
I. Form erstellen:
Diese Form beinhaltet die notwendige Randbearbeitung (Ausblenden) für das autarke Verschieben der Fadenführer!!!
- 1
- Über Menü / den Dialog M1plus-Schnitteditor öffnen.
- Der Dialog wird geöffnet.
- 2
- Einen bestehenden Schnitt über Menü / oder mit
öffnen und ins Format shp umrechnen.
- oder -
im Schnitteditor einen neuen Schnitt im shp Format erstellen über
- oder -
/ oder mit Taste
. - 3
- Element für ein Vorderteil erstellen:
- Kontrollkästchen ist deaktiviert.

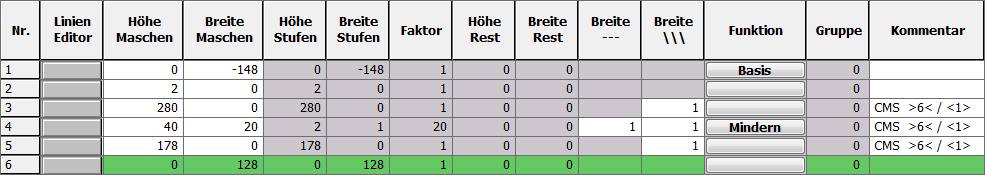

Grundelement Vorderteil Linien links und Vorderteil Linien rechts:
- 4
- Ausblendmodule Masche vorne mit Umhängen in verschiedenen Garnfarben für die Kanten links und rechts erstellen.
|
Ausblendmodul für linke Kanten |
Ausblendmodul für rechte Kanten |
|---|---|
|
|
|
Ausblendmodule
In der Registerkarte Ausblenden die Module den Linien zuordnen und die Einstellung
aktivieren.
- 5
- Den Kantenlinien die Ausblendbreite 1 und die jeweiligen Ausblendmodule zuordnen.
- Die Außenkanten werden eine Masche breit und mit einer anderen Garnfarbe ausgeblendet. Diese zusätzlichen Farben werden für die notwendigen Color Arrangements benötigt.
- 6
- Den Kantenlinien die weiteren gewünschten Form – Attribute zuordnen.
- 7
- Schnitt speichern über Menü / oder .
- Der Schnitt wird im shp Format gespeichert.
- 8
- M1plus Schnitteditor mit
schließen.
II. Color Arrangement für das autarke Verschieben des Schussfadenführers:
- 1
- Bereich in gewünschter Höhe selektieren.
- 2
- Taste
anklicken.
- Der Color Arrangement Editor wird geöffnet.
- 3
- Color Arrangement modifizieren:
- Im ausführenden Bereich folgendes ändern:
- Strickablauf ändern (Garnfarbe #31 strickt durch).
- Zusatzreihen für den Schussfaden mit Garnfarbe #3 und der Nadelaktion Schussfaden/ Umhängen nach vorne mit Flottung und Flottung ohne Umhängen einzeichnen.
- Zusatzreihe für das systemunabhängige Einstricken des Schussfadenführers am linken und rechten Gestrickrand
- Zusatzreihen für das Umhängen einfügen und Umhängesymbol einzeichnen.
- 4
- Color Arrangement in die Steuerspalte über gesamte Musterhöhe eintragen.
