Form im M1plus Schnitteditor erstellen

I. Form erstellen:

    1
    Über Menü Form / Schnitteditor (erstellen/bearbeiten)... den Dialog M1plus-Schnitteditor öffnen.
  1. Der Dialog wird geöffnet.
    2
    Einen bestehenden Schnitt über Menü Datei / Öffnen .shv-Schnitt [mm] … oder mit öffnen und ins Format shp umrechnen.
    -  oder  -
    im Schnitteditor einen neuen Schnitt im shp Format erstellen über
    -  oder  -
    Datei / Neu oder mit Taste .
    3
    Element Grundschnitt für ein Vorderteil erstellen:

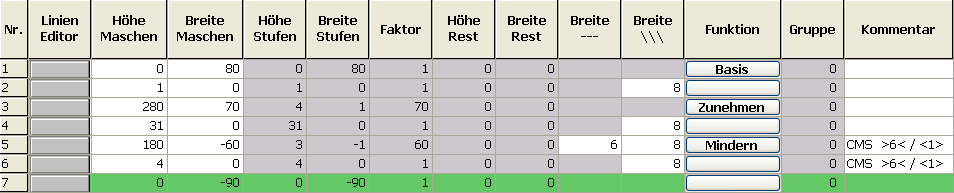

Grundelement Vorderteil Linien links:

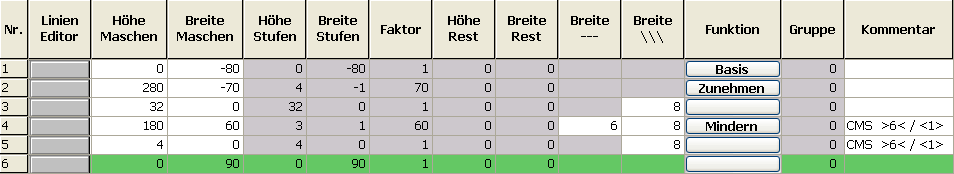

Grundelement Vorderteil Linien rechts:



Die Formkante rechts mit Attribut Zunahme muss aufgrund des Strickablaufes um 1 Reihe in der Höhe versetzt werden.

    4
    Schnitt speichern über Menü Datei / Speichern oder Speichern unter....
  1. Der Schnitt wird im shp Format gespeichert.
    5
    M1plus Schnitteditor mit schließen.
