Schnitte laden und positionieren

I. Formteile öffnen und im Grundmuster positionieren:

    1
    Über Menü Form / Schnitt öffnen und positionieren (Ausstanzen)… den Dialog Öffnen aufrufen.

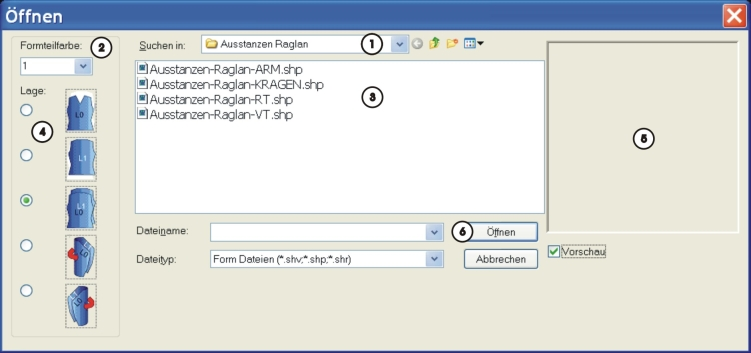

  1. Der Dialog Öffnen wird angezeigt.

Nr.

Funktion

1

Pfad des Ordners (Verzeichnis) mit den Formteilen auswählen

2

Auswahlliste mit den Formteilfarben zur Definition des Formteils beim Laden

Verwendung der Formteilfarben (Stoll-Standard):

  • Formteilfarbe 1 für den Leib
  • Formteilfarbe 2 für den linken Ärmel
  • Formteilfarbe 3 für den rechten Ärmel
  • Formteilfarbe 4 für den Kragen

:
Formteilfarben nach Stoll-Standard verwenden, damit die Formteil-Farben den Color Arrangements im Modul-Explorer Datenbank entsprechen.

3

Liste der Formteile des ausgewählten Ordners (Verzeichnis) zum Selektieren des zu öffnenden Elements

4

In der Liste selektiertes Formteil wird der aktivierten Lage zugeordnet

:
Aufgrund der Vorgabe unter Allgemeine Schnittdaten bei der Erstellung der Formteile erkennt das System die zugehörige Lage.

Resultat:
Bei selektiertem Formteil mit Vorgabe k&w-Leib vorne wird automatisch L0 ausgewählt.

Formteil (einlagiges Element) auf L0 platzieren

Beispiel: Leib-Vorderteil

Formteil (einlagiges Element) auf L1 platzieren

Beispiel: Leib-Rückenteil

Formteil auf L0 und L1 platzieren.

  • Resultat:
    Die erste Reihe des Formteils wird auf L0 platziert und die zweite Reihe auf L1 u.s.w.

Formteil (zweilagiges Element) auf L0 + L1 platzieren

Beispiel: Linker Ärmel

Formteil (zweilagiges Element) auf L0 + L1 platzieren

Beispiel: Rechter Ärmel

5

Vorschau des selektierten Formteils

Keine Vorschau

6

Selektiertes Formteil mit angegebenen Vorgaben öffnen und positionieren

Formteile werden standardmäßig immer von links nach rechts im Grundmuster platziert.
Deshalb ist es sinnvoll, die Elemente in der Reihenfolge Arm–Leib–Arm zu laden.
Beim Platzieren des ersten Formteiles wird das Grundmuster zu Außerhalb Form.

    2
    Erstes Formteil in der Liste selektieren.
    Beispiel: linker Ärmel
    3
    Formteilfarbe kontrollieren und eventuell ändern.
    4
    Lagenzuordnung prüfen und eventuell ändern.
    5
    Öffnen drücken.
  1. Das selektierte Formteil wird auf der angegebenen Lage in der zugeordneten Formteilfarbe im Grundmuster platziert.

Alle weiteren Formteile nach gleicher Vorgehensweise öffnen.

Resultat:

II. Formteile verschieben:

  1. Symbole und/oder sind aktiv.
    1
    In der Symbolleiste Zeichenwerkzeuge das Symbol auswählen.
    2
    Mit LMT das Formteil Leib selektieren und in der Höhe zu den Ärmeln (Arm-Leib-Verbindung) positionieren.
    3
    Formteil Rechter Arm selektieren.
    4
    Im Dialog Werkzeug Eigenschaften 24 eingeben und beide Lagen auswählen.
    5
    Mit der Pfeiltaste nach rechts verschieben.
  1. Das Formteil wird um 24 Spalten nach rechts verschoben.
    2. 6
    Formteil Leib selektieren.
    7
    Im Dialog Werkzeug Eigenschaften 12 eingeben.
    8
    Mit der Pfeiltaste nach rechts verschieben.
  2. Das Formteil Leib wird um 12 Spalten nach rechts verschoben.

Der Abstand zwischen den Formteilen Arm-Leib-Arm beträgt nun jeweils 12 Spalten.
Dies entspricht einem Versatz um 24 Nadeln.
Der Abstand ist feinheitsabhängig.

    9
    Formteil Kragen selektieren und mit LMT das Element am Ende des Elements Leib in der Mitte positionieren.
  1. Das Formteil Kragen ist mittig auf dem Leib positioniert.
