Form erstellen

Beschreibung der Schnitt-Elemente:

Formteil 1: Vorder- / Rückenteil

Formteil 2: Linker Arm

Formteil 3: Rechter Arm

Formteil 4: Kragen

I. Vorderteil und Rückenteil im Schnitt-Editor erstellen:

    1
    Den Schnitt-Editor über Form / Schnitt-Editor (Schnitte erstellen/bearbeiten)... öffnen.
    2
    Unter Allgemeine Schnittdaten den k&w ...-Eintrag für k&w-Leib vorne auswählen.
    3
    Unter Elemente gespiegelt aktivieren.
    4

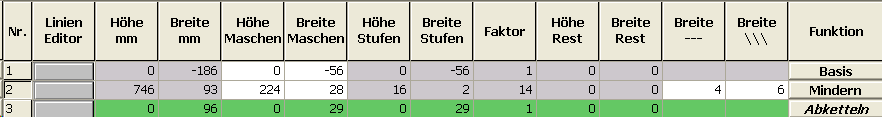

    Unter Linien links die Tabelle anlegen und die Werte für das Vorderteil eingeben.

Vorderteil: Linie links

Linien Editor Linie 4 links

Faktor
Gruppiert

Gruppe

Höhe
Stufen

Breite
Stufen

Faktor

Breite
- - -

Breite
\ \ \





96

68







1

0

2

2

10





1

0

4

2

14





1

0

2

2

10





    5
    Unter Funktion der Kante Mindern die gewünschten k&w-Attribute zuordnen.
    6
    Schnitt-Element in den gewünschten Ordner speichern.

Schnitt für das Rückenteil mit den gleichen Angaben wie das Vorderteil erstellen.

II. Element für den linken und rechten Arm im Schnitt-Editor erstellen:

    1
    Schnitt-Editor öffnen.
    2
    Unter Allgemeine Schnittdaten den k&w ...-Eintrag für k&w-Ärmel auswählen.
    3
    Unter Elemente gespiegelt aktivieren.
    4

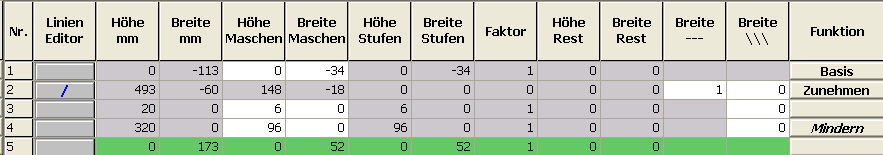

    Über Taste einen neuen Schnitt / Tabelle für den Ärmel erstellen.

Ärmel

    5
    Unter Funktion den Kanten Zunehmen und Mindern die gewünschten k&w-Attribute zuordnen.
    6
    Schnitt-Element in den gewünschten Ordner speichern.

III. Element für den Kragen im Schnitt-Editor erstellen:

    1
    Schnitt-Editor öffnen.
    2
    Unter Allgemeine Schnittdaten den k&w ...-Eintrag für k&w-Kragen auswählen.
    3
    Unter Elemente gespiegelt aktivieren.
    4

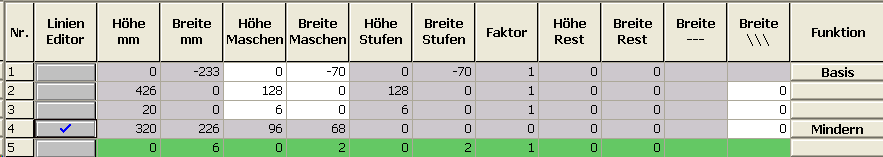

    Über Taste einen neuen Schnitt / Tabelle für den Kragen erstellen.

Kragen

    5
    Unter Funktion der Kante Mindern die gewünschten k&w-Attribute zuordnen.
    6
    Unter Funktion der Abschlusskante Abketteln zuordnen und das Modul Ausschnitt Schutzreihen auswählen.
    7
    Schnitt-Element in den gewünschten Ordner speichern.

Alle Schnitt-Elemente müssen in demselben Verzeichnis abgelegt werden.
