Shapewizard: Verbindungspunkte und k&w Arrangements ermitteln

An den Verbindungspunkten werden die Schnitt-Elemente durch Stricken miteinander verbunden.

I. Grafische Schnittanzeige zum Definieren der Verbindungspunkte öffnen:

    1

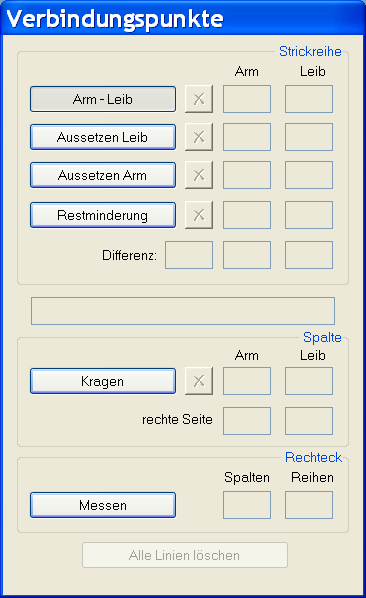

    Mit der Taste in der Symbolleiste des Shapewizard die Schnittanzeige und den Dialog Verbindungspunkte öffnen.

Element

Funktion

Arm - Leib

Setzen des Verbindungspunktes Arm-Leib.
Verbindungslinie ist die erste Strickreihe nach der Arm-Leib-Verbingung.

Aussetzen Leib

Setzen des Verbindungspunktes Aussetzen Leib.
Ausgleich des Längenunterschieds, wenn das Element Arm länger als das Element Leib ist.
Beispiel: Sattelschulter

Aussetzen Arm

Setzen des Verbindungspunktes Aussetzen Arm.
Ausgleich des Längenunterschieds, wenn das Element Leib länger als das Element Arm ist.
Beispiel: Eingesetzter Arm

Restminderung

Setzen des Verbindungspunktes Restminderung.
Verbindung der am Ende des Arms verbleibenden Maschen mit dem Leib.
Beispiel: Eingesetzter Arm

Differenz

Während dem Setzen der Verbindungslinien wird die Differenz von Strickreihen zwischen Arm und Leibteil angezeigt.

Anzeigefeld für Name des Strickablaufes

Wird der Cursor nach Ermitteln der Strickabläufe in die grafische Darstellung der Schnittanzeige gesetzt, so wird der Name des jeweiligen Strickablaufes angezeigt.

Kragen

Setzen des Verbindungspunktes Kragen.
Das Element Kragen wird durch die Verbindung auf die entsprechende Breite gesetzt.

Messen

Mit der Taste Messen und gedrückter Maustaste kann innerhalb eines Formelementes eine Distanz gemessen werden.
Das Ergebnis wird in Spalten und Reihen angezeigt

Alle Linien löschen

Löscht alle gesetzten Verbindungspunkte.

II. Verbindungspunkt für Arm-Leib festlegen:

Die Verbindungspunkte bilden eine Verbindungslinie zwischen Arm und Leib und bestimmen die erste durchgehende Strickreihe nach der Arm-Leib-Verbindung.

    1
    Cursor in das Form-Element setzen und linke Maustaste gedrückt halten.
    2
    Cursor in das zu verbindende Element bewegen und Endposition der Verbindung festlegen, anschließend linke Maustaste loslassen.
    3
    Um einen Verbindungspunkt bei Bedarf zu korrigieren, die Position im Dialog Verbindungspunkte durch manuelle Eingabe verändern.
    -  oder  -
    Taste drücken um eine Verbindung zu löschen.

Beim Festlegen der Verbindungspunkte die Taste Strg drücken, um mit dem Cursor automatisch zum nächstgelegenen Kantenbeginn oder Kantenende zu springen.

III. Verbindungspunkt Kragen festlegen:

    1
    Die Verbindungspunkte Kragen im Dialog Verbindungspunkte definieren.

IV. k&w-Form für Raglan mit Halsspickel erstellen:

    1
    Taste k&w Arrangements ermitteln drücken.

Ermittelte k&w Arrangements werden in der grafischen Schnittanzeige farblich dargestellt.

Taste

Funktion

k&w Arrangements ermitteln

Durch Drücken der Taste k&w Arrangements ermitteln werden die Schnitte geprüft und die Abläufe, welche für die technische Bearbeitung benötigt werden, ermittelt.

Initialisieren

Die ermittelten k&w Arrangements werden gelöscht und die Schnitte neu geladen.
Zur Weiterbearbeitung ist eine erneute Ermittlung der k&w Arrangements notwendig.

    2
    Nach der Bearbeitung die Form über das Menü Datei / Speichern oder als kaw-Datei speichern.

Die Elemente der Form (Vorderteil, Rückenteil, Arm und Kragen) und die kaw-Datei müssen sich alle im selben Verzeichnis befinden.

    3
    Den Dialog Shapewizard schließen.
