Form erstellen: Kurzarm mit V-Ausschnitt

I. Vorderteil im Schnitt-Editor erstellen:

    1
    Den Schnitt-Editor über Form / Schnitt-Editor (Schnitte erstellen/bearbeiten)... öffnen.
    2
    Unter Allgemeine Schnittdaten einen k&w ...-Eintrag auswählen.
    3
    Eingabeformat einstellen auf Maschen.
    4
    Unter Elemente gespiegelt aktivieren.
    5
    Anfangsbreite festlegen.
    6

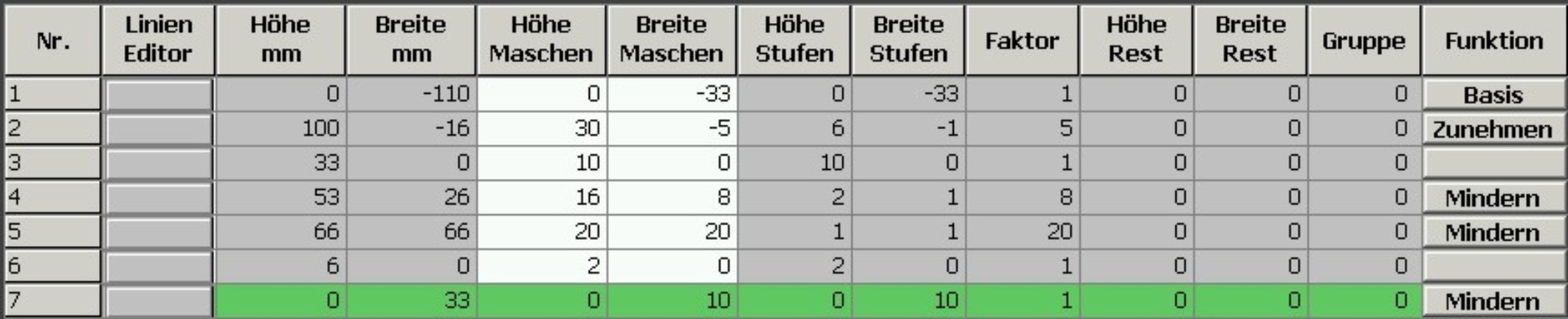

    Über Linien links die Tabelle anlegen und die Werte für das Vorderteil eintragen.

Vorderteil / Rückenteil mit gespickelter Schulter

    7
    Kontrollkästchen Gespiegelt: deaktivieren.
  1. Den Formkanten des linken und rechten Formteils können unterschiedliche Ausblendmodule zugeordnet werden.
    8
    Den Formkanten (Nr.8 + 9) unter Funktion in den Registerkarten Ausblenden und Mindern zuordnen:
    9
    Der Schulterkante (Nr.9) unter Funktion in der Registerkarte Allgemeines den Ablauf Spickel zuordnen.
    10
    In der Registerkarte Abketteln die Art des Abketteln festlegen:

II. Element V-Ausschnitt in das Vorderteil einfügen:

    1
    Über k&w-Form / Schnitt-Editor (Schnitte erstellen/bearbeiten)... den Schnitt-Editor aufrufen.
    2
    Über Datei / Öffnen .shp Schnitt (Maschen) den Schnitt Kurzarm Vorderteil aufrufen.
    3
    Im Schnitt-Editor mit der Taste ein neues Element anlegen.
    4
    In der Auswahlliste Art den Eintrag Ausschnitt Hals auswählen.
    5

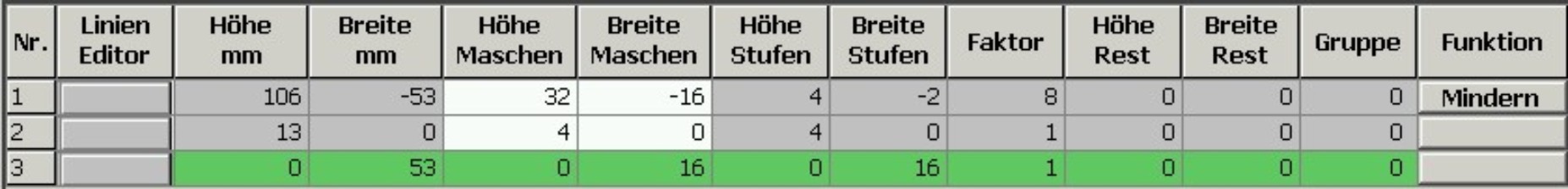

    Unter Linien links die Werte für einen V-Ausschnitt erstellen.

Element Ausschnitt Hals

    6
    Unter Funktion in der Registerkarte Allgemeines der Kante Mindern zuordnen.
    7
    Kontrollkästchen Gespiegelt: deaktivieren.
  1. Den Formkanten des linken und rechten Formteils können unterschiedliche Ausblendmodule zugeordnet werden.
    8
    Den Formkanten (Nr.1 + 2) unter Funktion in den Registerkarten Ausblenden und Mindern zuordnen:

Ausschnitt aufliegend

Ausschnitt unterliegend

Startmodul am Anfang des V-Ausschnitts einfügen:

    9
    Im Schnitt-Editor das Element Ausschnitt Hals auswählen.
    10
    Symbol aktivieren.
  1. Der Dialog Halsausschnitt Eigenschaften… wird geöffnet.
    11
    In der Registerkarte Anfang das Modul Struktur einflächig V2 eintragen.
    12
    Unter Offset Horizontal 0 und Vertikal -1 festlegen.

Bei V-Ausschnitt Beginn mit einer Nadel kann das Modul Struktur einflächig V1 verwendet werden.

    13
    Unter Abstand zur Abschlusslinie den Wert 0 eintragen.
  1. Ausschnitt wird auf Vorderteil positioniert.

III. Rückenteil im Schnitt-Editor erstellen:

Die Abschlusskante des Rückenteils wird abgekettelt, da der Schnitt keinen Kragen hat.

Schnitt für das Rückenteil nach gleichem Ablauf wie das Vorderteil erstellen und gleiche Einstellungen vornehmen.

  1. Der Dialog Schnitt-Editor ist geöffnet.
    1
    Abschlusslinie im Rückenteil selektieren.
    2
    Unter Funktion in der Registerkarte Allgemeines der Kante Abketteln zuordnen.
    3
    In der Registerkarte Abketteln unter Modul in der Auswahlliste Nacken mit Trennfaden auswählen.
    4
    Schnitt speichern.

IV. Kurzarm im Schnitt-Editor erstellen:

  1. Der Dialog Schnitt-Editor ist geöffnet.
    1
    Über Linien links die Tabelle anlegen und die Werte für den Arm eintragen.

Element Arm

    2
    Abschlusslinie selektieren.
    3
    Unter Funktion in der Registerkarte Allgemeines die Einstellung Mindern vornehmen.
    4
    Registerkarte Mindern unter Zugeordnete Module in der Auswahlliste Restminderung auswählen.

Das Kontrollkästchen Gesamte Breite des Ärmels mindern wird automatisch aktiviert.

    5
    In der Registerkarte Verbindungen das Kontrollkästchen k&w-Restminderung (ARM-ABSCHLUSS) aktivieren.
    6
    Im Eingabefeld Anzahl Maschen mit Schulterspickel abketteln die gewünschte Anzahl Maschen festlegen.
  1. Angegebene Maschenzahl wird mit der Schulter abgekettelt. Der Übergang wird somit geschlossen.
    7
    Schnitt speichern.
