Form erstellen: Kurzleib mit eingesetztem und angeketteltem Arm

I. Vorderteil im Schnitt-Editor erstellen:

    1
    Den Schnitt-Editor über Form / Schnitt-Editor (Schnitte erstellen/bearbeiten)... öffnen.
    2
    Unter Allgemeine Schnittdaten einen k&w ...-Eintrag auswählen.
    3
    Eingabeformat einstellen auf Maschen.
    4
    Unter Elemente gespiegelt aktivieren.
    5
    Anfangsbreite festlegen.
    6

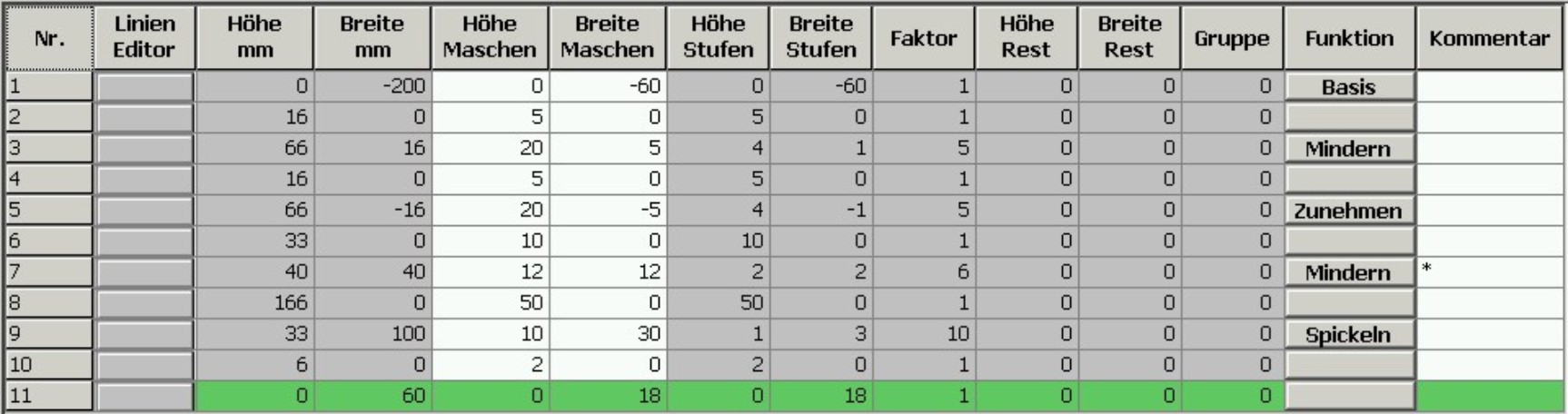

    Über Linien links die Tabelle anlegen und die Werte für das Vorderteil eintragen.

Vorderteil / Rückenteil mit gespickelter Schulter

    7
    Den Formkanten unter Funktion in den Registerkarten Ausblenden und Mindern die gewünschten Attribute zuordnen.

Bei der Form mit angeketteltem Arm werden die Minderungen nicht im Leib, sondern im Arm durchgeführt.

    8
    Der Formkante (Nr.7) folgende Attribute zuordnen:

Einstellungen

Linie 7

Allgemeines

Nicht stricken aktivieren

Mindern

Ausblendbreite

0

Minderbreite

0

Minderart
  • Leib unterliegend / aufliegend
  • Leib unterliegend / aufliegend lagengetrennt

Minderung im Ärmel ausführen aktivieren

II. Element Rundhals in das Vorderteil einfügen:

    1
    Über k&w-Form / Schnitt-Editor (Schnitte erstellen/bearbeiten)... den Schnitt-Editor aufrufen.
    2
    Über Datei / Öffnen .shp Schnitt (Maschen) den Schnitt Kurzleib Vorderteil aufrufen.
    3
    Im Schnitt-Editor mit der Taste ein neues Element anlegen.
    4
    In der Auswahlliste Art den Eintrag Ausschnitt Hals auswählen.
    5

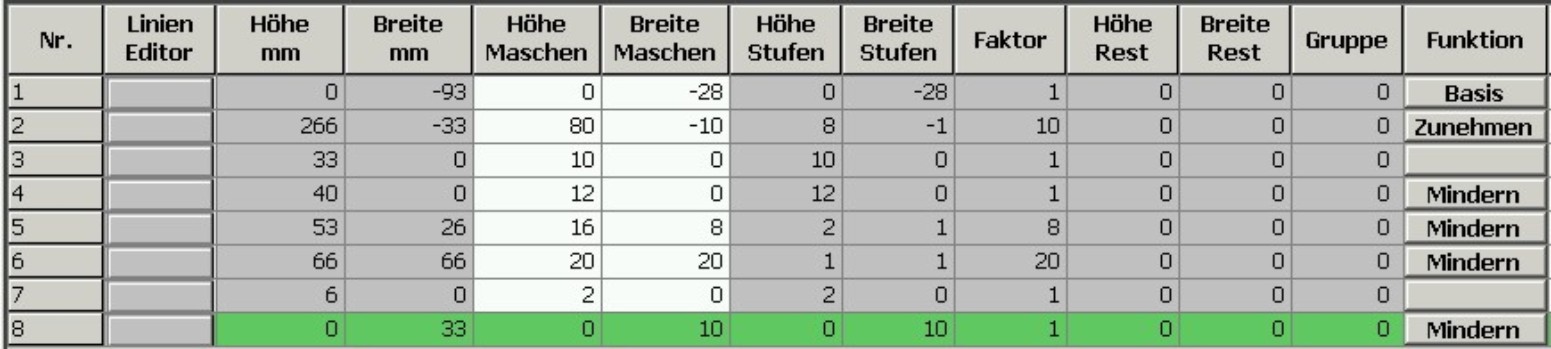

    Unter Linien links die Werte für einen V-Ausschnitt erstellen.

Element Ausschnitt Hals: Rundhals

Einstellungen

Linie 1

Allgemeines

Abketteln

Abketteln

Abkettelart

V-Ausschnitt Beginn L0lL1

Linie 2

Mindern

Ausblendbreite

Beliebig

Minderbreite

Beliebig

Minderart

Ausschnitt unterliegend / aufliegend

    6
    Bei Abstand zur Abschlusslinie den Wert 0 angeben.
  1. Das Element Ausschnitt Hals (Rundhals) wird im Vorderteil ohne Abstand zur Abschlusslinie positioniert.
    7
    Form speichern.

III. Rückenteil im Schnitt-Editor erstellen:

Den Schnitt für das Rückenteil gleich wie das Vorderteil erstellen.

    1
    In der Abschlusslinie (Kante Nr.11) unter Funktion die Registerkarte Allgemeines aufrufen und Abketteln eintragen.
    2
    In der Registerkarte Abketteln unter Modul Nacken mit Trennfaden auswählen.
    3
    Form speichern.

IV. Arm im Schnitt-Editor erstellen:

  1. Der Dialog Schnitt-Editor ist geöffnet.
    1

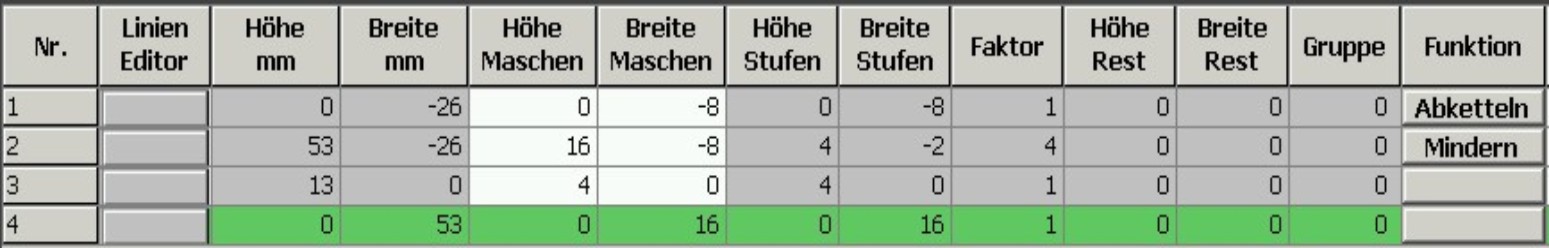

    Über Linien links die Tabelle anlegen und die Werte für den Arm eintragen.

Element Arm

Einstellungen

Linie 4

Allgemeines

Mindern definieren

Mindern

Gesamte Breite des Ärmel mindern aktivieren

Abschlusslinie

Allgemeines

Mindern definieren

Mindern

Modul Restminderung auswählen

Verbindungen

k&w-Restminderung (Arm-Abschluss) aktivieren
