Form erstellen: Pullunder

I. Vorderteil im Schnitt-Editor erstellen:

    1
    Den Schnitt-Editor über Form / Schnitt-Editor (Schnitte erstellen/bearbeiten)... öffnen.
    2
    Unter Allgemeine Schnittdaten einen k&w ...-Eintrag auswählen.
    3
    Eingabeformat einstellen auf Maschen.
    4
    Unter Elemente gespiegelt aktivieren.
    5
    Anfangsbreite festlegen.
    6

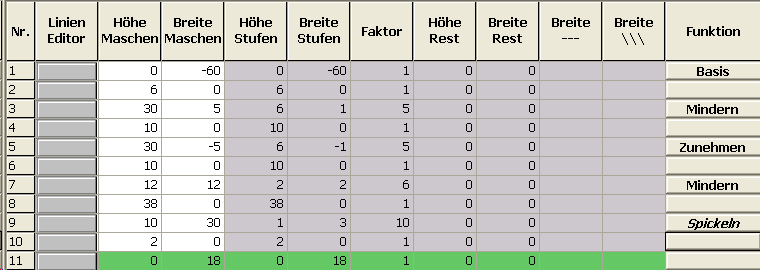

    Über Linien links die Tabelle anlegen und die Werte für das Vorderteil eintragen.

Grundschnitt Vorderteil / Rückenteil:

    7
    Den Formkanten unter Funktion in den Registerkarten Ausblenden und Mindern die gewünschten Attribute zuordnen.

Ab der Minderung im Armbereich bis zum Schulterbeginn darf das Vorderteil und Rückenteil seitlich keine Verbindung haben.

    8
    Den Formkanten (Nr. 7 und 8) ab Arm-Minderung bis Schulterbeginn unter Funktion in der Registerkarte Verbindungen k&w-Außenrand offen z.B. Pullunder [VT/RT] aktivieren.
  1. Die Kanten werden nicht geschlossen (Armloch).
    9
    Für die Formkante (Nr.9) der Schulter unter Funktion den Typ Spickel wählen.
    10
    In der Registerkarte Abketteln die Art des Abketteln festlegen.

II. Element Rundhals in das Vorderteil einfügen:

    1
    Über k&w-Form / Schnitt-Editor (Schnitte erstellen/bearbeiten)... den Schnitt-Editor aufrufen.
    2
    Über Datei / Öffnen .shp Schnitt (Maschen) den Schnitt Pullunder Vorderteil aufrufen.
    3
    Im Schnitt-Editor mit der Taste ein neues Element anlegen.
    4
    In der Auswahlliste Art den Eintrag Ausschnitt Hals auswählen.
    5

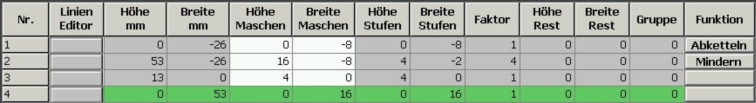

    Unter Linien links die Werte für einen V-Ausschnitt erstellen.

Element Ausschnitt Hals: Rundhals

Einstellungen

Linie 1

Allgemeines

Abketteln

Abketteln

Abkettelart

V-Ausschnitt Beginn L0/L1

Linie 2

Mindern

Ausblendbreite

Beliebig

Minderbreite

Beliebig

Minderart
  • Ausschnitt aufliegend
  • Ausschnitt unterliegend
  • Ausschnitt aufliegend lagengetrennt L0/L1
  • Ausschnitt unterliegend lagengetrennt L0/L1
    6
    Bei Abstand zur Abschlusslinie den Wert 0 angeben.
  1. Das Element Ausschnitt Hals (Rundhals) wird im Vorderteil ohne Abstand zur Abschlusslinie positioniert.
    7
    Schnitt speichern.

III. Rückenteil im Schnitt-Editor erstellen:

Den Schnitt für das Rückenteil gleich wie das Vorderteil erstellen.

    1
    In der Abschlusslinie (Kante Nr.11) unter Funktion die Registerkarte Allgemeines aufrufen und Abketteln eintragen.
    2
    In der Registerkarte Abketteln unter Modul Nacken mit Trennfaden auswählen.
    3
    Form speichern.
