Lokale k&w Arrangements modifizieren

Alle vom Shapewizard ermittelten k&w Arrangements müssen dem Intarsia-Strickablauf angepasst werden.

I. Lokale k&w Arrangements anpassen:

  1. Form ist in der Symbolansicht [Basis] geöffnet.
  2. In der Symbolleiste Module / Registerkarte lokale k&w Arrangements werden die verwendeten k&w Arrangements angezeigt.
    1
    In der Symbolansicht die Darstellung mit ändern.
    2
    Die Steuerspalte k&w Arrangements einblenden.
  1. Die k&w Arrangements werden farblich angezeigt.
    3
    Zu änderndes lokales k&w Arrangement in der Symbolleiste Module mit Doppelklick öffnen.
    4
    Änderungen gemäß gewünschtem Intarsia-Strickablauf vornehmen:

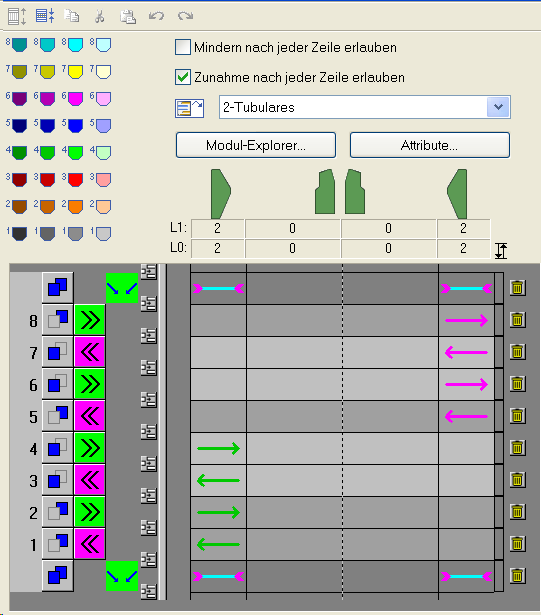

k&w Arrangement: A1-3 Schläuche modifiziert

    5
    Änderungen mit Speichern sichern und Editor mit schließen.
  1. Das geänderte k&w Arrangement wird automatisch in die Formansicht übernommen, insofern die Reihenzahl beibehalten wurde.

Bei Änderung der Reihenzahl in einem k&w Arrangement muss dieses geänderte k&w Arrangement manuell in der Formansicht eingefügt werden.

    6
    k&w Arrangement eventuell umbenennen.

Folgende k&w Arrangements ändern:

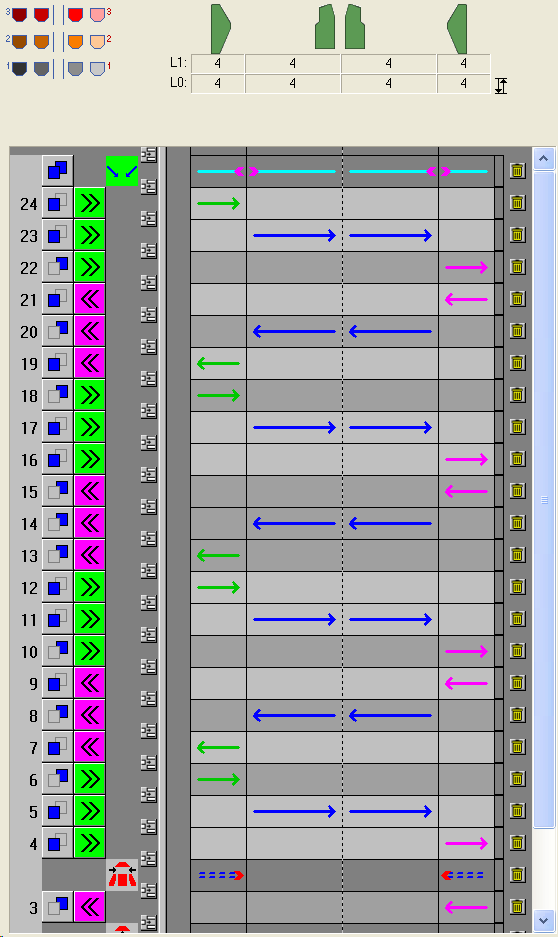

k&w Arrangement: A5-2 Schläuche modifiziert

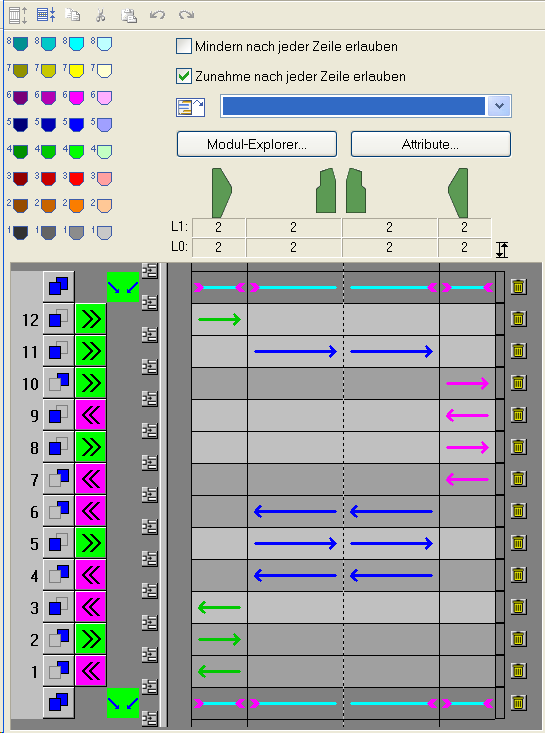

k&w Arrangement: B1-Typ 1 (keine Verbindung L0-L1) modifiziert

Dieses k&w Arrangement muss nicht zwingend geändert werden, da ein Color Arrangement standardmäßig zugeordnet ist.
Änderungen im Color Arrangement vornehmen.

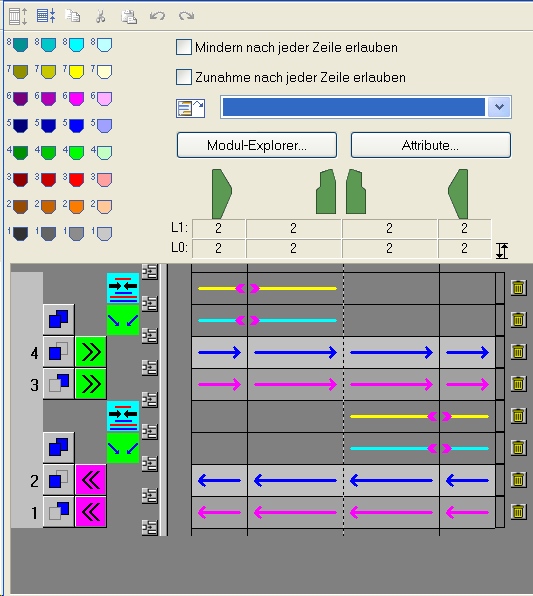

k&w Arrangement: C37-3 Bereiche 1:1:1 modifiziert

Das folgende k&w Arrangement verschiebt die Minderungen Arm und Leib, damit die Fadenführer während des Intarsia- Ablaufs nicht innerhalb der Minderungen stehen.

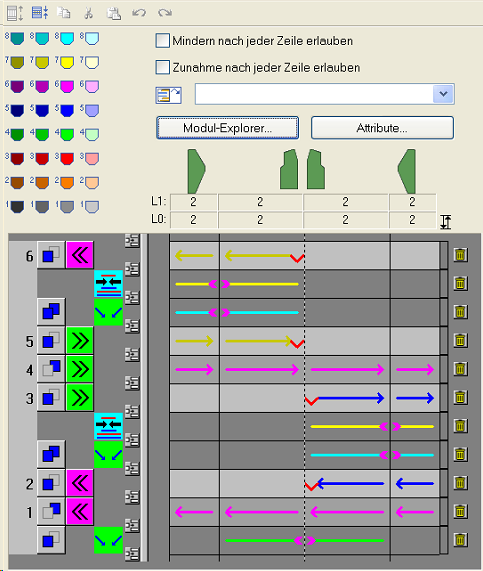

k&w Arrangement: C11-3 Bereiche 1:1:1 mit Spickel (L0)

Die Benennung der k&w Arrangements ist beliebig.
Diese Namen werden bei der Ermittlung der Color Arrangements verwendet:
Beispiel:
k&w Arrangement: A1-3 Schläuche ergibt das Color Arrangement: CA_A1-3 Schläuche
