Maschenlängen ändern

Unterschiedliche Maschenlängen innerhalb einer Maschenreihe (PTS) verwenden:

1: Den Musterbereich selektieren, in dem eine andere Maschenlänge verwendet werden soll.

Wird der Bereich durch eine Spaltenselektion erstellt, so ist darauf zu achten, dass im Anfang die Maschenlänge nicht geändert wird.

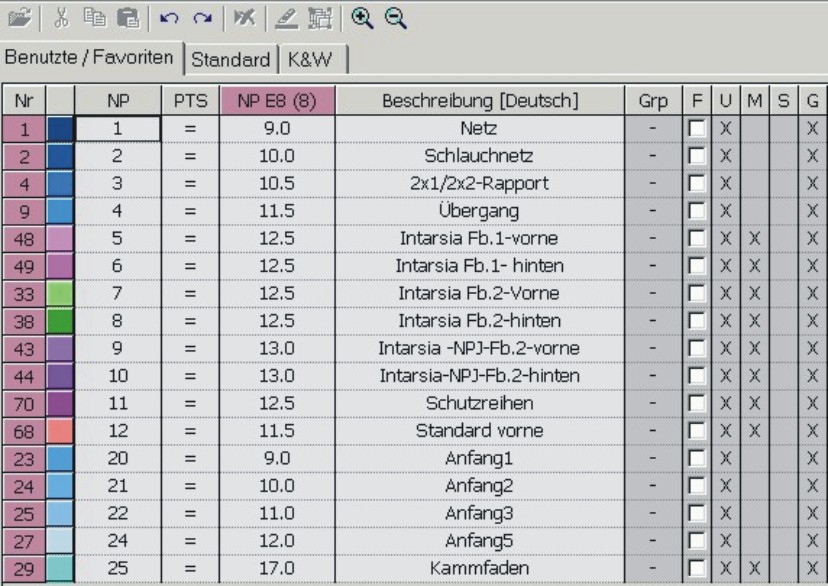

2: Der Selektion eine andere (oder neue) Maschenlänge aus der Maschenlängen-Tabelle zuordnen.

In der Maschenlängen-Tabelle einen nicht benutzten Eintrag auswählen, die Angaben anpassen und in das Muster übernehmen.
In der Maschenlängen-Tabelle einen neuen Wert einfügen und die Festigkeit definieren.

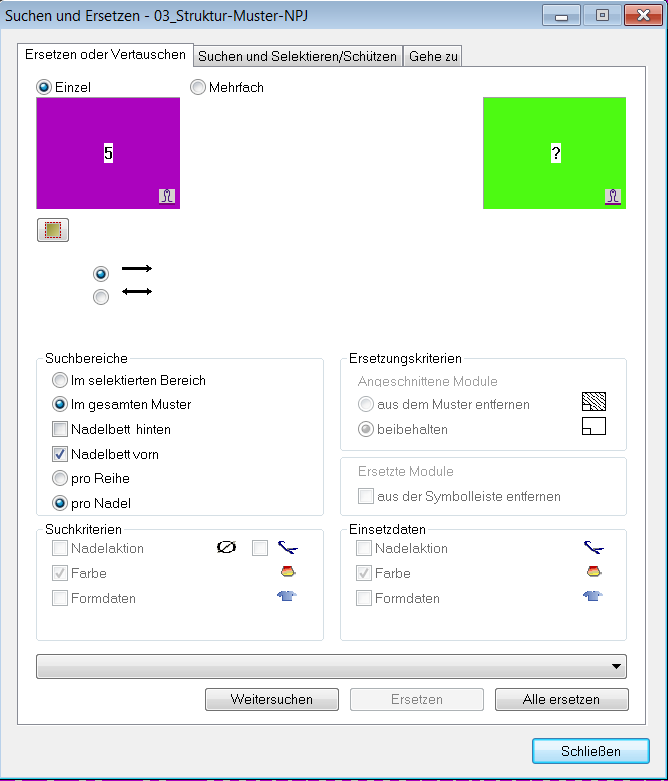

3: Mit Zeichenfunktion die Maschenlängen tauschen.

Resultat:

4: Selektionen mit löschen.

5: Dialog Konfiguration öffnen über Menü Musterparameter / Konfiguration....

6: In der Registerkarte Weitere Einstellungen unter Variable Maschenlänge das Kontrollkästchen Unterschiedliche Maschenlänge pro Technikreihe aktivieren.

7: Einstellung mit OK bestätigen.
