Intarsia-Fadenführer mit YCI korrigieren

Nach Ermittlung der Bremswerte (maschinenseitige Korrektur) ist in manchen Fällen eine zusätzliche Fadenführer-Korrektur (musterseitige Korrektur) notwendig.

I. Befehle

II. Fadenführer-Korrektur YCI in die Steuerspalte eintragen:

In der Steuerspalte ist standardmäßig der Index YC im gesamten Muster eingetragen.
Dieser Index YC enthält eine Tabelle mit allen im Muster verwendeten Fadenführern ohne Korrekturwert.

  1. Muster ist im Musterzustand Basis geladen.
    1
    In der Symbolansicht die Steuerspalte einblenden.
    2
    Cursor in der Steuerspalte platzieren und mit RMT das Kontextmenü öffnen.

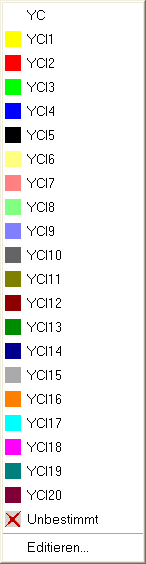

Fadenführer-Korrektur Index

YCI

20 indirekte Korrekturtabellen (Index) sind möglich

  • YC:
    Tabelle mit allen im Muster verwendeten Intarsia-Fadenführern ohne Korrekturwerte.
    : Damit schalten Sie bestehende Korrekturwerte aus.
  • YCIn: n = 1-20
    : In jeder Tabelle können Sie Korrekturen für alle 32 Fadenführer definieren.
  • Editieren…:
    Der Setup2-Editor wird geöffnet.
    3
    Gewünschten Index (Farbe) auswählen.
    4
    Ausgewählten Index (Farbe) in den gewünschten Bereich der Steuerspalte eintragen.

Sind verschiedene Korrektur-Tabellen im Muster notwendig, so tragen Sie bereichsweise verschiedene Indizes (Farben) in der Steuerspalte ein.

    5
    Muster fertigstellen.
  1. Die Fadenführer sind auf den Schienen platziert.
    Im Setup2-Editor sind für jeden Index Tabellen mit Don’t Care (ohne Korrekturwerte) eingetragen.

Die Korrekturwerte für Intarsia-Fadenführer ermitteln Sie an der Maschine und tragen sie im Setup2-Editor unter dem entsprechenden YCIn ein.
