Registerkarte Umhängen im Dialog Konfiguration

Möglichkeiten die Abfolge des Umhängens zu beeinflussen:

I. Mehrsystemiges Umhängen im gesamten Muster verwenden:

    1
    Muster unter neuem Namen speichern.
    -  oder  -
    Neues Muster erstellen.
    2
    Über Menü Musterparameter / Konfiguration... den Dialog Konfiguration aufrufen.
    3
    In der Registerkarte Umhängen unter Mehrsystemiges Umhängen die Vorgaben festlegen.

Optionsfeld

Funktion

Bedeutung

AUS

Umhängen in mehreren Technikreihen (Systeme) ausgeschalten.

Umhängevorgänge werden nicht in mehrere Technikreihen aufgeteilt.

Nebeneinander liegende Umhängevorgänge werden auf zwei Technikreihen aufgeteilt.

Die erste Nadel von links wird in der ersten Technikreihe umgehängt.

Die erste Nadel von links wird in der zweiten Technikreihe umgehängt.

Die erste Nadel von links oder rechts wird in der ersten Technikreihe umgehängt.

Die erste Nadel von links oder rechts wird in der zweiten Technikreihe umgehängt.

Eingabefeld

Frei definierbar

Frei definierbare Reihenfolge von links oder rechts kommend.

Nebeneinander liegende Umhängevorgänge werden auf bis zu sechs Technikreihen aufgeteilt.

  • Die Ziffern 1 - 6 sind erlaubt.
    (entspricht Technikreihe 1-6)
  • Acht Ziffern können maximal eingegeben werden
  • Die Ziffernfolge muss komplett sein
  • Die Reihenfolge wird auch angewendet wenn die Umhängevorgänge nur teilweise im Muster vorhanden sind
  • Die Reihenfolge wiederholt sich.
    4
    Unter Einstellungen zur Umhänge-Reihenfolge Einstellungen vornehmen.

Optionsfeld

Funktion

Bedeutung

Max. Abstand

Vorgabe des Abstands für Umhängen in mehreren Technikreihen.

Anzahl der Nadeln zwischen zwei nebeneinander liegenden Umhängevorgängen, damit diese auf zwei Technikreihen (Systeme) aufgeteilt werden.

Ab Versatz

Vorgabe der Versatzstufe für Umhängen in mehreren Technikreihen.

Umhängen in mehreren Technikreihen wird nur ab vorgegebenem Versatz durchgeführt.

Umhängen nach vorne und nach hinten

Umhängevorgaben beider Richtungen werden in mehrere Technikreihen aufgeteilt.

Nur Umhängen nach vorne

Umhängevorgaben von hinten nach vorne werden in mehrere Technikreihen aufgeteilt.

Nur Umhängen nach hinten

Umhängevorgaben von vorne nach hinten werden in mehrere Technikreihen aufgeteilt

    5
    Einstellung mit Übernehmen oder OK bestätigen.
  1. Die Einstellungen werden bei der Technikbearbeitung berücksichtigt.

II. Umgebung umhängen im gesamten Muster:

    1
    Über Musterparameter / Konfiguration... den Dialog Konfiguration aufrufen.
    2
    In der Registerkarte Umhängen unter Umgebung umhängen Einstellungen vornehmen.

Optionsfeld

Funktion

Bedeutung

Aus

Umgebung wird nicht umgehängt.



Umgebung umhängen nach vorne

Linke Maschen werden auf das Nadelbett vorne umgehängt.

Umgebung umhängen nach hinten

Rechte Maschen werden auf das Nadelbett hinten umgehängt.

Ab Versatz

Vorgabe der Versatzstufe für Umgebung umhängen.

Umgebung Umhängen wird nur ab vorgegebenem Versatz durchgeführt.

    3
    Einstellung mit OK bestätigen.
  1. Die Einstellung wird bei der Technikbearbeitung berücksichtigt.

III. Umhängen und Abwerfen im gesamten Muster zusammenfassen:

    1
    Über Musterparameter / Konfiguration... den Dialog Konfiguration aufrufen.
    2
    In der Registerkarte Umhängen unter Abwerfen/Umhängen zusammenfassen Einstellungen vornehmen.

Optionsfeld

Funktion

Bedeutung

Aus

Abwerfen und Umhängen nicht zusammenfassen.

Abwerfen und Umhängen werden nicht zusammen in derselben Technikreihe (System) durchgeführt.

Ein

Abwerfen und Umhängen zusammenfassen.

Abwerfen und Umhängen werden in einer Technikreihe zusammengefasst.

Abwerfen und Umhängen zusammenfassen ist nur in aufeinanderfolgenden Technikreihen möglich, welche gleiche Versatzvorgaben beinhalten.

    3
    Einstellung mit OK bestätigen.
  1. Die Einstellung wird bei der Technikbearbeitung berücksichtigt.

IV. Mehrsystemiges Umhängen in einzelnen Reihen (Bereichen) festlegen:

Oben aufgeführte Vorgaben können auch in einzelnen Musterreihen oder Bereichen durchgeführt werden.

    1
    Zurück ins Basismuster mit Klick auf .

Im Basismuster sind die Vorgaben nicht vorhanden.

    2
    Technikreihen-Darstellung einschalten.
    3
    Die Steuerspalte für Mehrsystemiges Umhängen einschalten.
    4

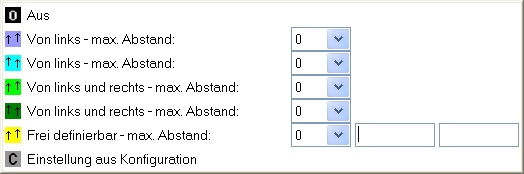

    Auswahlmenü in der Steuerspalte Mehrsystemiges Umhängen mit rechter Maustaste aufrufen.
    2. 5
    Gewünschten Umhängeablauf selektieren und an entsprechender Stelle in die Steuerspalte einzeichnen.
    -  oder  -
    Eine Selektion oder mehrere Selektionen erstellen und mit die Selektion / Selektionen füllen.

Funktion

Bedeutung

Aus

Umhängen in mehreren Technikreihen (Systeme) ausgeschalten.

Von links - max Abstand

Die erste Nadel von links wird in der ersten Technikreihe umgehängt.

Von links - max Abstand

Die erste Nadel von links wird in der zweiten Technikreihe umgehängt.

Von links und rechts – max. Abstand

Die erste Nadel von links oder rechts wird in der ersten Technikreihe umgehängt.

Von links und rechts – max. Abstand

Die erste Nadel von links oder rechts wird in der zweiten Technikreihe umgehängt.

Frei definierbar – max. Abstand

Frei definierbare Reihenfolge von links oder rechts kommend.

Einstellungen aus Konfiguration

Die in Konfiguration vorhandene Einstellung wird übernommen

Die Einstellungen werden bei dem Bearbeitungsschritt Technikbearbeitung nur in den selektierten Bereichen berücksichtigt.

V. Weitere Vorgaben nach gleichem Ablauf festlegen:
