Struktur mit Garnfarben zeichnen

Zeichnen Sie das gesamte Muster nur mit Garnfarben.
Verwendung von Garn- und Fadenführerfarben in einem Muster ist nicht empfehlenswert.

I. Rechts-Links Struktur mit Farbringel zeichnen:

    1
    In der Symbolleiste Musterdarstellungen die Garn-/ Fadenführerfarbe für den Hintergrund einstellen.
  1. Die eingezeichneten Garnfarben werden dargestellt.
    2. 2
    In der Symbolansicht [Basis] über die Symbolleiste Musterfarben die gewünschte Garnfarbe auswählen.

Für jede eingezeichnete Farbe wird von der M1plus standardmäßig ein Fadenführer definiert.

    3
    Über die Steuerspalten Musterreihen oder Technikreihen der Symbolansicht die Garnfarbe für den Farbringel eintragen.
    -  oder  -
    Über die Steuerspalte eine Reihen-Selektion erstellen und mit der Zeichenfunktion die Selektion füllen.

Empfehlung:
Nur eine gerade Anzahl von Reihen der Farbe ins Muster einzeichnen.

II. Dialog Garnfeldzuordnung aufrufen:

    1
    In der Symbolleiste Muster-Darstellung auf Taste klicken.
  1. Der Dialog Garnfeldzuordnung und die Garnfeldansicht mit allen im Muster vorhandenen Garnfeldern wird geöffnet.

III. Standardspalten im Dialog Garnfeldzuordnung:

Tabellenkopf:

Spalte

Bedeutung

Garnfeld-ID

Alle Garnfelder mit Nummer und Farbe anzeigen

: Lost&Found Garnfelder
Anzeige aller gelöschten oder nicht mehr zuordenbaren Garnfelder.

Garnfelder selektieren

Einzelne oder mehrere Garnfelder selektieren

Mehrfach-Selektion:

  • Strg + LMT
    Nicht zusammenhängende Garnfelder selektieren (additiv)
  • Umschalt +LMT
    Zusammenhängende Garnfelder selektieren

*

Kennzeichnung für neue Garnfelder, welche durch Änderung des Basismusters entstehen.

/

Trennzeichen

S

Kennzeichnung für noch nicht sichtbare Garnfelder
Beispiel: Verwendeter Fadenführer in einer Sintral-Funktion oder in Modulen

Füllen einer Selektion mit ausgewähltem Wert

Garnfarbe

Liste der im Muster verwendeten Garn- oder Fadenführerfarben mit entsprechender Farbnummer

: Plattier-Farben werden mit Hinter- und Vordergrundfarben angezeigt.

Fadenführer-Nummer

Benennung des Fadenführers oder zugeordnete Fadenführer-Nummer (ID)

Benennung des Fadenführers

1A, 2A,..

Fadenführer sind einer Schiene zugeordnet

Undefiniert

[n]

Fadenführer sind keiner Schiene zugeordnet.

n = Angabe der Fadenführer-Nummer (ID)

Alle weiteren Spalten können Sie ein- oder ausblenden.

IV. Mehrere Fadenführer pro Garnfeld verwenden:

Spalte

Bedeutung

Funktion

Mehrsystemig Stricken

Anzahl der Fadenführer pro Garnfeld definieren

    1
    Fadenführer selektieren.
    -  oder  -
    in der Spalte der Tabelle das gewünschte Garnfeld selektieren.
  1. Selektierte Reihe wird hellblau (= Selektion) hinterlegt.

In der Garnfeldansicht ist ein selektiertes Garnfeld an dem umlaufenden Bereichsrahmen und den doppelten Schraffierungslinien zu erkennen.
Alle einfach schraffierte Garnfelder sind der gleichen Fadenführer-Nummer zugeordnet.

    2
    Cursor in der selektierten Reihe der Spalte platzieren und das Kontextmenü aufrufen.
    3
    In der Auswahlliste die gewünschte Anzahl an Fadenführern auswählen.
    Beispiel: Die Zahl einstellen.
    4
    Mit dem Cursor auf den Menüpunkt Wert und anschließend in die gewünschte Zelle klicken.
  1. Die gewählte Zahl wird in die Zelle eingefügt und für den zweiten Fadenführer ein neues Fadenführer-Feld angelegt.
    5
    Dialog Garnfeldzuordnung mit OK bestätigen.
  1. Einstellungen werden übernommen.

V. Zuordnung der Fadenführer ändern:

Möglichkeiten:

Beispiel: Einen Fadenführer aus dem Muster einem Bundfadenführer zuordnen.

Spalte

Bedeutung

Funktion

Fadenführer-Nummer

Fadenführer-Nummer eines Garnfeldes ändern oder neu anlegen

Cursor auf einem Fadenführersymbol positionieren und die Fadenführer-Nummer (ID) wird im Anzeigefeld ID angezeigt.

    1
    Fadenführer selektieren.
  1. Reihe wird hellblau hinterlegt
    2
    Cursor in der Spalte positionieren und mit rechter Maustaste das Kontextmenü aufrufen.
  1. Eine Auswahlliste mit allen bestehenden Fadenführer-Nummern (ID) wird angezeigt.

Auswahl

Bedeutung

[n]

  • n = Angabe der Fadenführer-Nummer ID
  • keine Benennung eines Fadenführers

[n] Benennung des Fadenführers

  • n = Angabe der Fadenführer-Nummer ID
  • mit Bennenung eines Fadenführers

Neu

Neue Fadenführer- Nummer (ID) anlegen

    3
    Gewünschten Bundfadenführer (2B oder 6A) auswählen.
    4
    Dialog Garnfeldzuordnung mit OK bestätigen.
  1. Einstellungen werden übernommen.

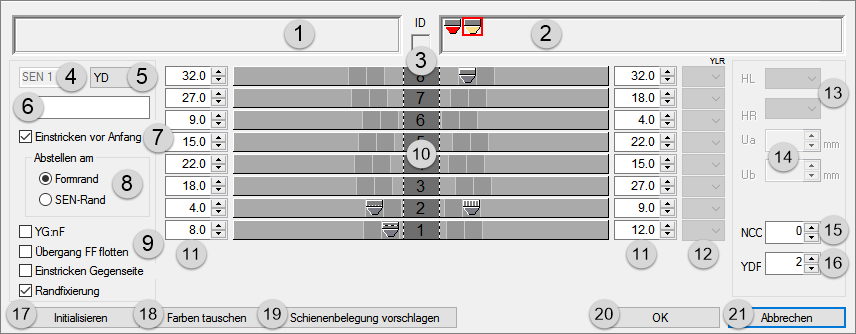

VI. Fadenführer-Belegung im Dialog Garnfeldzuordnung:

Nr.

Bedeutung

1



Anzeige der benötigten, aber undefinierten Fadenführer am linken Gestrickrand

2



Anzeige der benötigten, aber undefinierten Fadenführer am rechten Gestrickrand

3

ID

Anzeige der Fadenführer-Nummer ID bei positioniertem Cursor auf einem Fadenführersymbol

4

SEN

Fadenführer Grundstellung in den SEN Bereichen

5

YD

Anzeige der verschiedenen Fadenführer-Staffelungen

  • Bei Setup1: nur ein YD möglich
  • Bei Setup2: YDn: n = 1 – 20
  • YDopt: Aktivierung in Konfiguration

6

Kommentar

Selektiertem Fadenführer einen Kommentar (Bezeichnung) zuweisen

7

Einstricken vor dem Anfang

Fadenführer werden nicht vor dem Trennfaden eingestrickt

Fadenführer werden vor dem Trennfaden eingestrickt

8

Abstellen am

Nur möglich bei aktiviertem Einstricken vor dem Anfang

Formrand

Fadenführer werden vor dem Trennfaden eingestrickt und am Formrand (#L / #R) abgestellt.

SEN-Rand

Fadenführer werden vor dem Trennfaden eingestrickt und am SEN-Rand abgestellt.

9

YG:nF

Fadenführer wird nicht an den Zählern #L und #R abgestellt.

Fadenführer wird an den Zählern #L und #R abgestellt und folgt der Form.

Übergang FF Flotten

Ein Fadenführer wird am Ende entsprechend der Einstellung in der Garnfeldzuordnung in die Grundstellung gebracht.

Ein Fadenführer wird am Ende in seine Grundstellung gefahren ohne stricken.

: Verwendung:
Bei technischen Gestricke mit Schussfaden.

Einstricken Gegenseite

Ein Fadenführer bleibt auf Grund seiner Grundstellung auf der entsprechenden Seite.

Ein Fadenführer wird vor dem Anfang auf die Gegenseite seiner Grundstellung gestrickt.

: Verwendung:
Bei MC mit einseitigem Klemm-Schneiden.

Randfixierung

Standardeinstellung: Randfixierung ist für alle Fadenführer im Muster aktiv

: In globalparameters.mdv in der Registerkarte Weitere Einstellungen ist die Randfixierung mit dem Abstand von 10 Reihen für alle Fadenführer aktiviert.

Randfixierung für selektierten Fadenführer deaktiviert.

10

Grafische Darstellung der Fadenführerschienen

Fadenführerschienenbelegung linke und rechte Gestrickkante (YG)

11



Tabellen für die Definition der Fadenführerabstände an der linken / rechten Gestrickkante

: In der Auswahlliste YD den gewünschten YDn auswählen.

12

YLR

Vertauschen der Fadenführer zwischen linkem und rechtem Schlitten (Tandem)

13

Abstellposition der Fadenführer

HL

Angabe für die Homeposition links

Der angezeigte Wertebereich ist abhängig von den verfügbaren Abstellpositionen für diesen Fadenführer.

HR

Angabe für die Homeposition rechts

14

Eingriffswert

Ua

Eingriffswert von der Mitte des Fadenführerkastens bis zum Anschlag des Fadenführermitnehmers auf der linken Seite

Werte für die variable Eingriffsweite der Plattierfadenführer Typ U+/- eingeben.

Minimaler Wert 11.5 mm
Maximaler Wert 23.0 mm

: Der Eingriffswert kann richtungsabhängig asymmetrisch sein

Ub

Eingriffswert von der Mitte des Fadenführerkastens bis zum Anschlag des Fadenführermitnehmers auf der rechten Seite



15

NCC

Klemmtiefe der Klemm-/ Schneidenadel für den selektierten Fadenführer eingeben

16

YDF

Zusätzlicher Fadenführer-Abstand beim Formstricken

17

Initialisieren

Einstellungen zurücksetzen auf Originalzustand

: Lost&Found Garnfelder können beibehalten oder verworfen werden.

18

Farben tauschen

Garnfarben von auf Schienen platzierten Fadenführern werden in Fadenführerfarben getauscht und in der Garnfeldansicht angezeigt

19

Schienenbelegung vorschlagen

Dialog zur Berechnung der Fadenführer-Belegung öffnen

:Empfehlenswert bei Verwendung von mehr als 16 Fadenführern.

20

OK

Dialog schließen mit Speichern

21

Abbrechen

Dialog schließen ohne Speichern

    1
    Die Technikbearbeitung die Fadenführer automatisch den Fadenführerschienen zuordnen und den Fadenführer-Typ definieren lassen.
    -  oder  -
    Die Fadenführer manuell den Fadenführerschienen zuordnen.

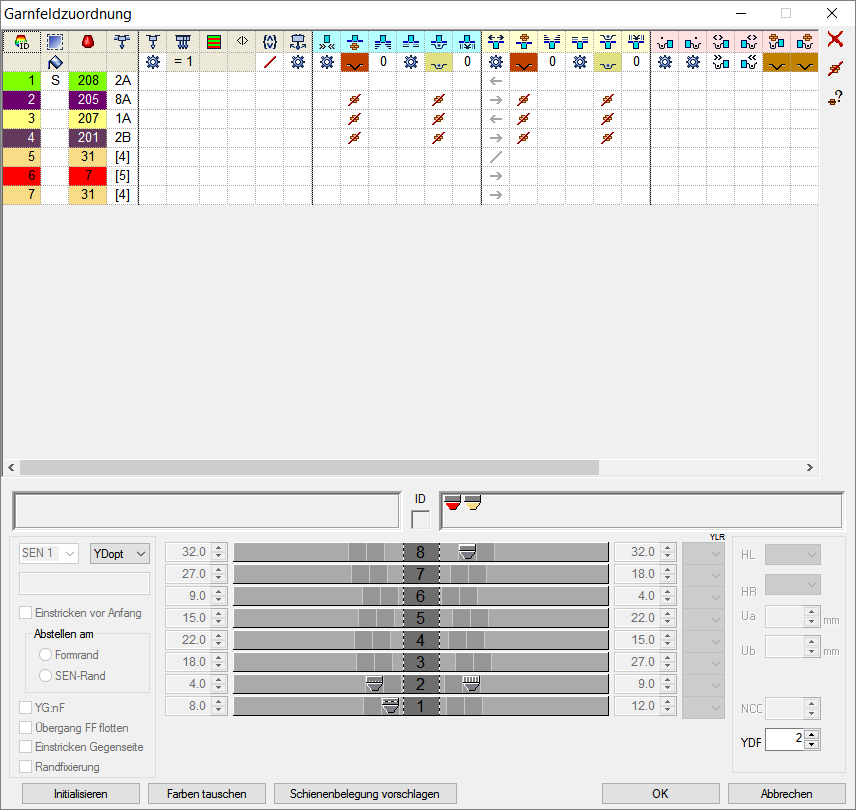

VII. Verwendung von automatischer Fadenführerstaffelung YDopt:

YDopt nur möglich auf OKC Maschinen ab V 2.5.
Die Technikbearbeitung ermittelt optimierte Abstellpositionen am Gestrickrand. Häufig benutzte Fadenführer stehen möglichst nahe am Gestrickrand, weniger benutzte etwas entfernt.

    1
    Über Musterparameter / Konfiguration ... den Dialog Konfiguration aufrufen.
    2
    In der Registerkarte Weitere Einstellungen unter YD Fadenführer-Abstand vom Gestrickrand Einstellungen vornehmen.

YD Fadenführer Abstand vom Gestrickrand

YD pro Reihe optimieren (YDopt)

Keine automatische Fadenführerstaffelung

Automatische Fadenführerstaffelung aktiviert

Eingabefeld

1/16“ Abstand erster Fadenführer

Abstand zwischen abgestellten Fadenführern und dem Gestrickrand einstellen.

Wertebereich 0-20 1/16Zoll (NIC)

Standardeinstellung: 4

1/16“ Abstand Staffelung

Abstand der abgestellten Fadenführer untereinander einstellen.

Wertebereich 1-20 1/16Zoll (NIC)

Standardeinstellung: 6

    3
    Einstellung mit OK bestätigen.
  1. Die Einstellung wird im Dialog Garnfeldzuordnung dargestellt.
