Einstellungen an der M1 und der Strickmaschine

1: Dialog Garnfeldzuordnung aufrufen.

2: Garnfeld mit Plattiergarn selektieren.

3: Fadenführer-Typ für den Plattierfaden Normal auswählen und eintragen.

Der Fadenführer wird mit dem Icon gekennzeichnet.

4: Fadenführer-Typ für den Grundfaden U+/- auswählen und eintragen.

Der Fadenführer wird mit dem Icon gekennzeichnet.

5: Für den Fadenführer-Typ U+/- die Eingriffswerte Ua/Ub eintragen.

Diese Werte werden automatisch in das Strickprogramm und die Setup-Daten übernommen.

Diese Einstellungen werden in das Sintralprogramm geschrieben.
Beispiel für den Fadenführer 5A mit der Eingriffsweite "46 mm":
Y-5A:U 23.0-23.0;
U - Eingriffswerte
23.0 auf der linken Seite
23.0 auf der rechten Seite

Die Eingriffsweite immer angeben, da sie sich auf die Abstellposition des Fadenführers auswirkt. Bei Bedarf können Sie die Eingriffswerte später an der Strickmaschine den Gegebenheiten anpassen.

Einstellungen an der Strickmaschine

Einfädeln:
Plattierfaden - Fadenführer mit der kleineren Eingriffsweite
Grundfaden - Fadenführer mit der größeren Eingriffsweite

Verändern Sie die Eingriffsweite beim Einrichten des Musters auf der Strickmaschine, müssen Sie die geänderten Werte an der Strickmaschine eingeben.

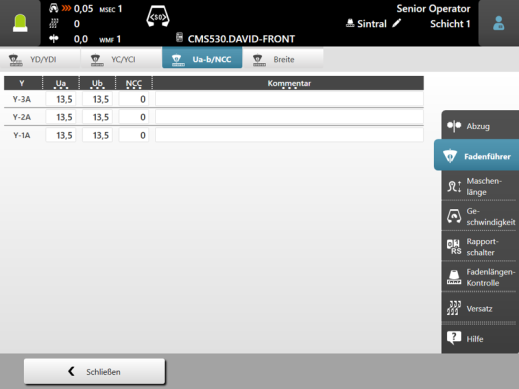

Eingriffsweite an der Strickmaschine einstellen
(EKC-Steuerung)

Die Werte Ua und Ub sind wichtig für das korrekte Abstellen der Fadenführer:

am Gestrickrand
im Klemm-Schneidbett

Pfad: Setup-Editor -> Fenster Fadenführer -> Registerkarte Y:Ua-b / Ncc

	Erläuterung	Wertebereich
Y	Korrekturen für Fadenführer 1A bis 8D
Ua	Eingriffsweite einstellen (links) beim Plattieren mit Normalfadenführern.	Minimaler Wert: 11.5 mm Maximaler Wert: 23 mm Schrittweite: 0.5 mm
Ub	Eingriffsweite einstellen (rechts) beim Plattieren mit Normalfadenführern.
NCC	Nur bei Maschinen mit Klemm-Schneidbett: Steuerung der Klemmtiefe der jeweiligen Klemm-Schneidnadel. Standardeinstellung: n=0 z.B.: Klemm-Schneidnadel um 5 Schritte tiefer abziehen: NCC=5	Minimaler Wert: -10 Maximaler Wert: 10 Schrittweite: 1

Klemmtiefe (NCC) einstellen

Bei einem dünnen oder elastischen Faden kann es notwendig sein, dass die Klemm-Schneidnadel tiefer abgezogen wird, um ein sicheres Abschneiden zu gewährleisten.

Eingriffsweite an der Strickmaschine einstellen
(OKC-Steuerung)

Die Werte Ua und Ub sind wichtig für das korrekte Abstellen der Fadenführer:

am Gestrickrand
im Klemm-Schneidbett

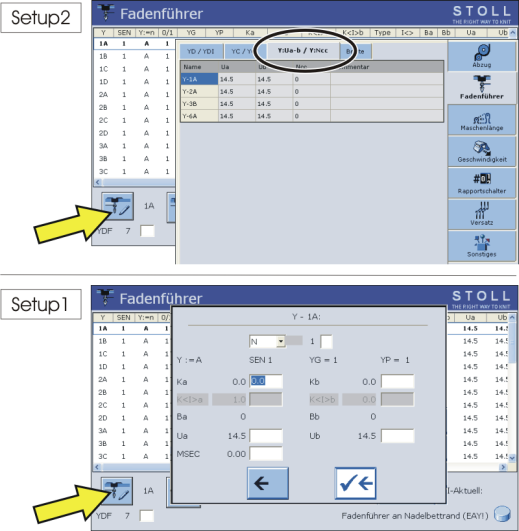

Werte eingeben bei:

Setup2: Fenster Fadenführer -> Fenster Fadenführer einstellen -> Registerkarte Y:Ua-b / Y:Ncc
Setup1: Fenster Fadenführer -> Fenster Fadenführer einstellen

	Erläuterung	Wertebereich
Y	Korrekturen für Fadenführer 1A bis 8D
Ua	Eingriffsweite einstellen (links) beim Plattieren mit Normalfadenführern.	Minimaler Wert: 11.5 mm Maximaler Wert: 23 mm Schrittweite: 0.5 mm
Ub	Eingriffsweite einstellen (rechts) beim Plattieren mit Normalfadenführern.
NCC	Nur bei Maschinen mit Klemm-Schneidbett: Steuerung der Klemmtiefe der jeweiligen Klemm-Schneidnadel. Standardeinstellung: n=0 z.B.: Klemm-Schneidnadel um 5 Schritte tiefer abziehen: NCC=5	Minimaler Wert: -10 Maximaler Wert: 10 Schrittweite: 1
NCC	Bei Setup1: Klemmtiefe im Fenster Maschineneinstellungen eingeben. Bei Setup1 wirkt sich diese Einstellung auf alle Klemm-Schneidnadeln aus.	Minimaler Wert: -10 Maximaler Wert: 10 Schrittweite: 1

Klemmtiefe (NCC) einstellen

Bei einem dünnen oder elastischen Faden kann es notwendig sein, dass die Klemm-Schneidnadel tiefer abgezogen wird, um ein sicheres Abschneiden zu gewährleisten.
