Informaciones generales referentes a la programación de EFS
Condiciones para una comunicación entre CMS y EFS 820/920:
- Fuente disponible con cableado Memminger de los EFS
- El kit EFS de Stoll está instalado
- Los EFS son operados con EFS 820/920 de Memminger, versión de firmware 1.44 o superior
- Establecer los parámetros ajustables en el Setup de Memminger para el dispositivo EFS en parámetros Default, ver instrucciones de servicio EFS.
Instrucciones de servicio originales de EFS 920
Por favor observe los parámetros ajustables en el menú de configuración de las instrucciones de servicio originales de Memminger IRO
- Los siguientes parámetros deben ser ajustados en el dispositivo EFS:
- 1
- Función de recuperación permanente OFF, modo de parámetro 12 = 0
- 2

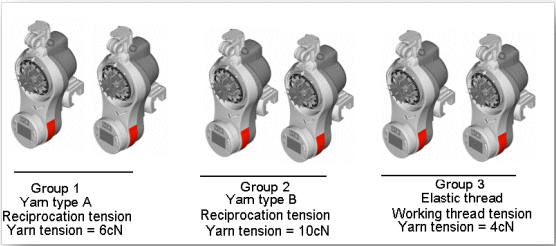

- Cada EFS debe estar asignado a un grupo.
Modo de parámetro 1 = 1 - 6 para el correspondiente grupo.
Si solo se necesita un grupo, el mismo es definido con 1.
Limitaciones
Se pueden atender hasta 6 grupos con valores diferentes en cada pasada de tisaje.
- Dentro de lo posible, utilizar el sistema operativo Stoll más actual para la máquina.
Las funcionalidad está disponible desde el sistema operativo: V 5.0 (V_OKC_002.009.006_STOLL)
Control de los EFS 820/920 con la orden Sintral DEVOUT
Sintaxis de orden Sintral:
DEVOUT(1,2,3,4,5,6,7,8);
Limitaciones
Es posible procesar un máximo de 16 órdenes DEVOUT por carrera.
Las siguientes órdenes pueden ser trasmitidas a los dispositivos EFS a través de la orden DEVOUT:
-
Inicialización:
En el Sintral, antes del START se debe inicializar una sola vez a través de DEVOUT.
El inicio del programa debe ser realizado con SP1.
- Calibrado:
El calibrado de los dispositivos debería ser realizado una vez en cada pieza de tisaje. El calibrado es realizado en una pasada donde el EFS no es utilizado (p.ej. pasada de peine = - = o hilo de separación...).
Durante el calibrado el hilo es elevado brevemente del sensor para que este pueda ser calibrado nuevamente a 0. Si en este momento se tejiera, el hilo podría romperse.

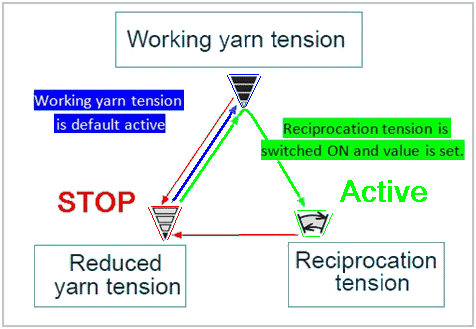

- Selección del modo de trabajo con ajuste de la correspondiente tensión del hilo:
El actual modo de trabajo, tensión de hilado en trabajo, tensión de hilado reducida o tensión de reciprocado es visualizado en la pantalla del dispositivo durante el proceso de tisaje. Adicionalmente se visualiza la actual velocidad de hilado en m/min y la tensión del hilo en cN.
Tensión de hilado en trabajo | Tensión de hilado reducida | Tensión de reciprocado |
|---|---|---|
|
|
|
El modo de tensión de hilado en trabajo es el modo por defecto. Sin especificaciones Sintral, los dispositivos EFS trabajan en este modo Este modo solo puede ser utilizado con hilos elásticos en máquinas de tejer rectilíneas. | Si la máquina para, los dispositivos EFS cambian a tensión de hilado reducida. Para el uso normal, la tensión de hilado reducida en las máquinas de tejer rectilíneas debe ser ajustada algo superior a la tensión de hilado en trabajo o la tensión de reciprocado. | La tensión de reciprocado fue desarrollada específicamente para máquinas de tejer rectilíneas para poder recuperar el hilo en el reenvío. (Funcionamiento resorte de recuperación del hilo) La tensión de reciprocado es utilizada para hilos no elásticos. |
La tensión de hilado reducida no debe tener el mismo valor cN que la tensión de hilado en trabajo
En el caso de valores iguales no se visualizará el símbolo de la tensión de hilado reducida con la parada de máquina sino el símbolo de la tensión de hilado en trabajo.
La tensión de hilado en trabajo debe ser activada una vez en la muestra. A continuación los valores pueden ser modificados en cada carrera.
La tensión de reciprocado siempre debe estar conectada si se desea modificar un valor.
