Utilización del orden DEVOUT con el M1plus

I. Preparar la función Sintral para el tipo encabezado.

  1. La inicialización debe ser realizada en primer lugar en esta función.
    1
    Activación de la tensión de hilado reducida para los grupos usados y definición de la tensión del hilo para la tensión de hilado reducida
    (Aquí se activa la tensión de hilado reducida. Otra activación ya no es necesaria.)
    2
    Activar la tensión de reciprocado y definir la tensión del hilo para la tensión de reciprocado.
    (Si la tensión de reciprocado debe ser modificada posteriormente, debe ser activada nuevamente)
    3
    Definir la tensión de hilado en trabajo.
    (No se necesita activar la tensión de hilado en trabajo)

Esta función es definida como tipo encabezado

La función se insertará en el encabezado de Sintral a partir de la línea 2

Ejecutar la función Sintral en el M1plus:

    1
    Ejecutar Funciones Sintral en el menú Programa MC.
    2
    A través de Cargar... seleccionar la función en el directorio.
    3
    Seleccionar la propiedad Encabezado en la columna Tipo.
    4
    Activar la marca de verificación en la columna Utilizado

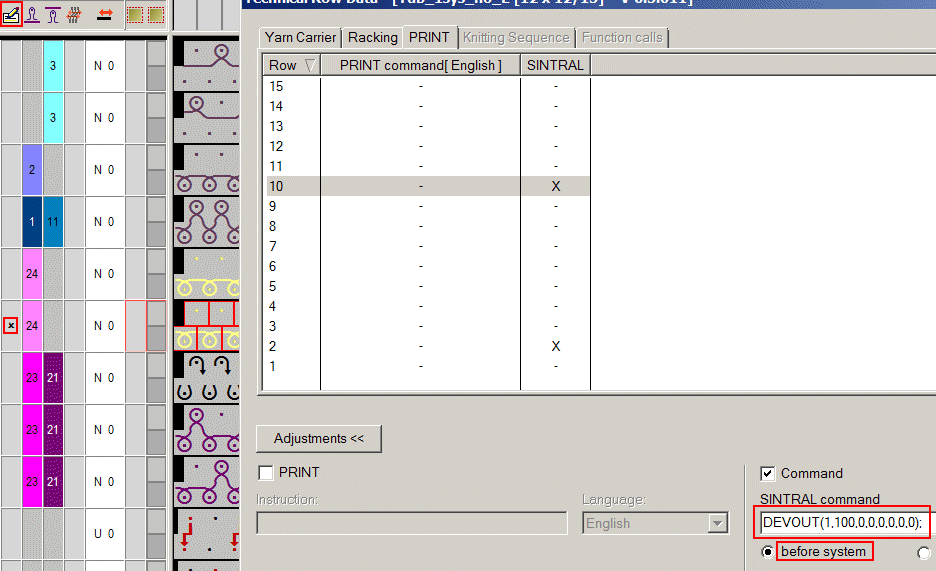

II. Entrar Sintral con la orden para el calibrado en el módulo de comienzo en la pasada del hilo de separación

    1
    Hacer clic con el botón derecho del ratón en el módulo de comienzo.
    Seleccionar Editar módulo.
    2
    Abrir columna de control PRINT.
    3
    Hacer clic en en la menú contextual Instrucciones… de la columna de control PRINT.
  1. La ventana de Datos de pasadas técnicas se abre en el apartado PRINT.
    2. 4
    Hacer clic en el botón Ajustes >> de la ventana Datos de pasadas técnicas.
    5
    Activar Comando con la marca de verificación.
    6
    Seleccionar la pasa da con el hilo de separación.
    7
    Entrar la orden DEVOUT para el calibrado: DEVOUT(1,100,0,0,0,0,0,0);

III. Modificar la tensión del hilo en las pasadas técnicas durante el tisaje.

Para cada pasada de tisaje se puede modificar la tensión del hilo del correspondiente modo: tensión de hilado en trabajo, tensión de reciprocado o tensión de hilado reducida.



Se recomienda crear funciones Sintral para las modificaciones de tensión del hilo.

Se deben respetar las reglas arriba descritas.

Procedimiento:

    1
    Crear Sintral con las órdenes DEVOUT y guardar en un directorio previsto para ello. (Nombre de la función = Nombre del archivo Sintral)

Ejemplo:

    2
    Abrir la columna de control Llamada de función y marcar la pasada técnica a partir de la cual se debe utilizar la nueva tensión del hilo
    3
    Ejecutar Llamadas de función.... La ventana de Datos de pasadas técnicas se abre en el apartado Llamadas de función.
    4
    En la ventana Datos de pasadas técnicas abrir Ajustes
    5
    Activar función Check Box
    6
    Pulsar Otras funciones en la función.
    7
    Cambiar al directorio donde fue guardada la función arriba descrita y Abrir la función. El nombre de la función abierta ahora es visualizada en el campo Función:. delante del número.
    8
    Seleccionar Antes de la carrera / Después de la carrera. ¡Atención! Con Antes de la carrera posiblemente se genere una pasada en vacío. Por lo tanto seleccionar después de la carrera dentro de lo posible.

Con Antes de la carrera posiblemente se genere una pasada en vacío

Por lo tanto seleccionar después de la carrera dentro de lo posible. Esto, sin embargo, tiene como resultado que la función debe ser indicada una pasada de muestra antes de la pasada deseada.

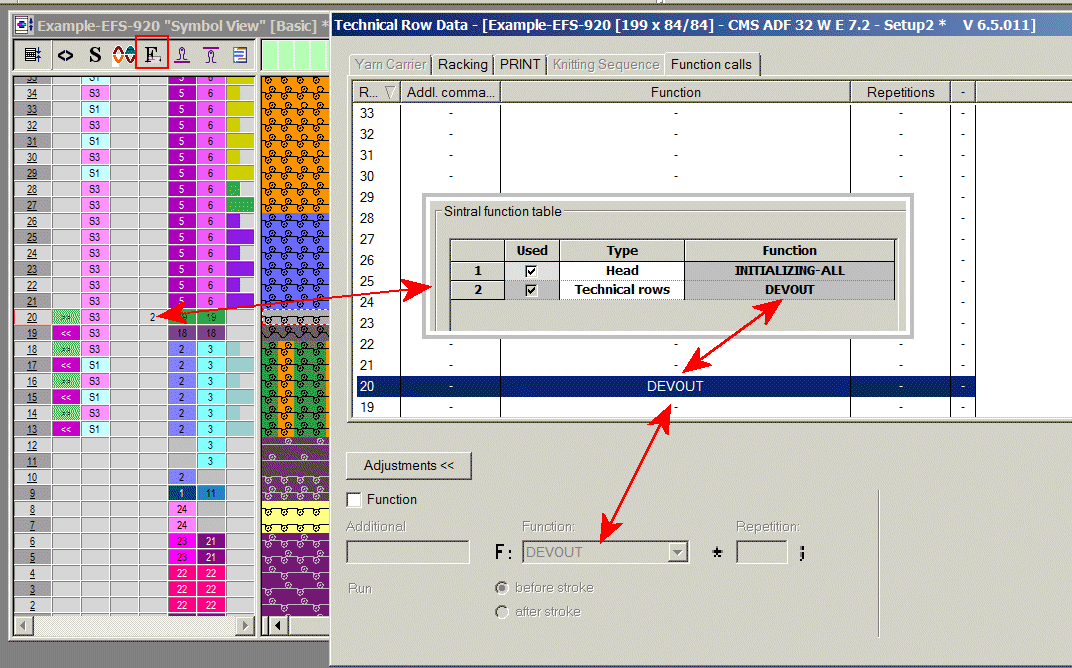

Relaciones de la columna de control Llamada de función:
