Crear muestra con forma

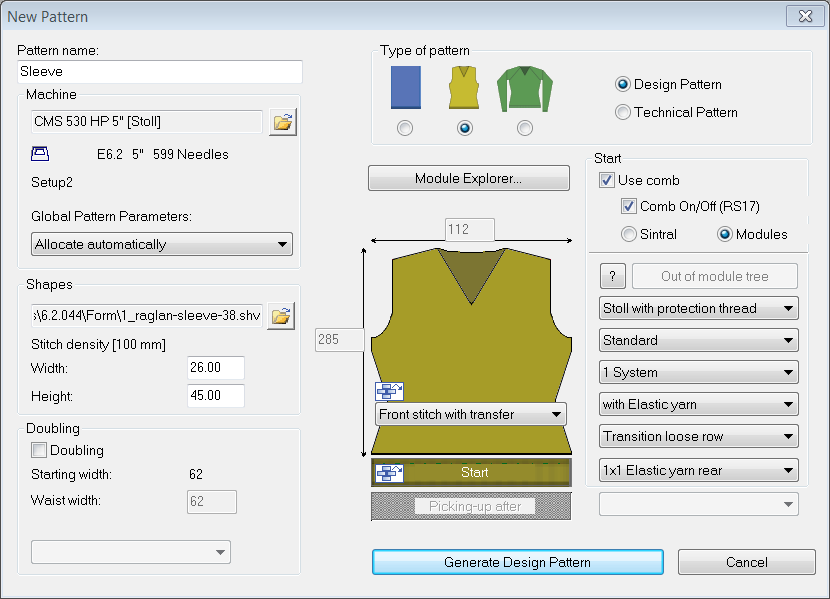

Crear una muestra nueva con forma:

    1
    Seleccionar Archivo / Nuevo en la barra de menús
    - o -
    Hacer clic en el icono .



Ajuste

Significado

Muestra de diseño

Edición de muestras con las nuevas funcionalidades del M1plus

Muestra técnica

La edición de muestras similar al M1

    2
    Entrar el Nombre de la muestra.
    3
    Seleccionar el tipo de máquina y el tipo de setup.
    4
    Seleccionar Muestra básica (muestra con forma) y Muestra de diseño.
    5

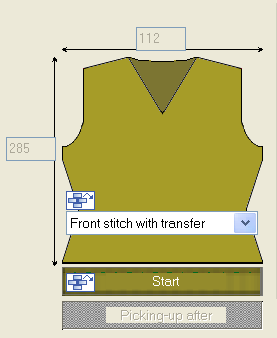

    Seleccionar corte / forma e indicar densidad de mallas.
  1. El tamaño de muestra es entrado automáticamente en base a la forma seleccionada.
    6
    Establecer el ligamento para el diseño básico a través de la lista de selección.
    7

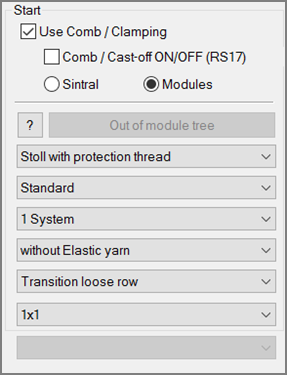

    Seleccionar el comienzo.

También es posible insertar un comienzo después de dibujar la muestra básica.

    8
    Confirmar las indicaciones con Crear muestra de diseño.
  1. Una vista de símbolos [base] con la forma colocada es abierta.
