Modificaciones en la vista de símbolos.
I. Efectuar modificaciones en el canto exterior de la forma y en el escote en V:
- Corte / forma se encuentra sobre la muestra.
- 1

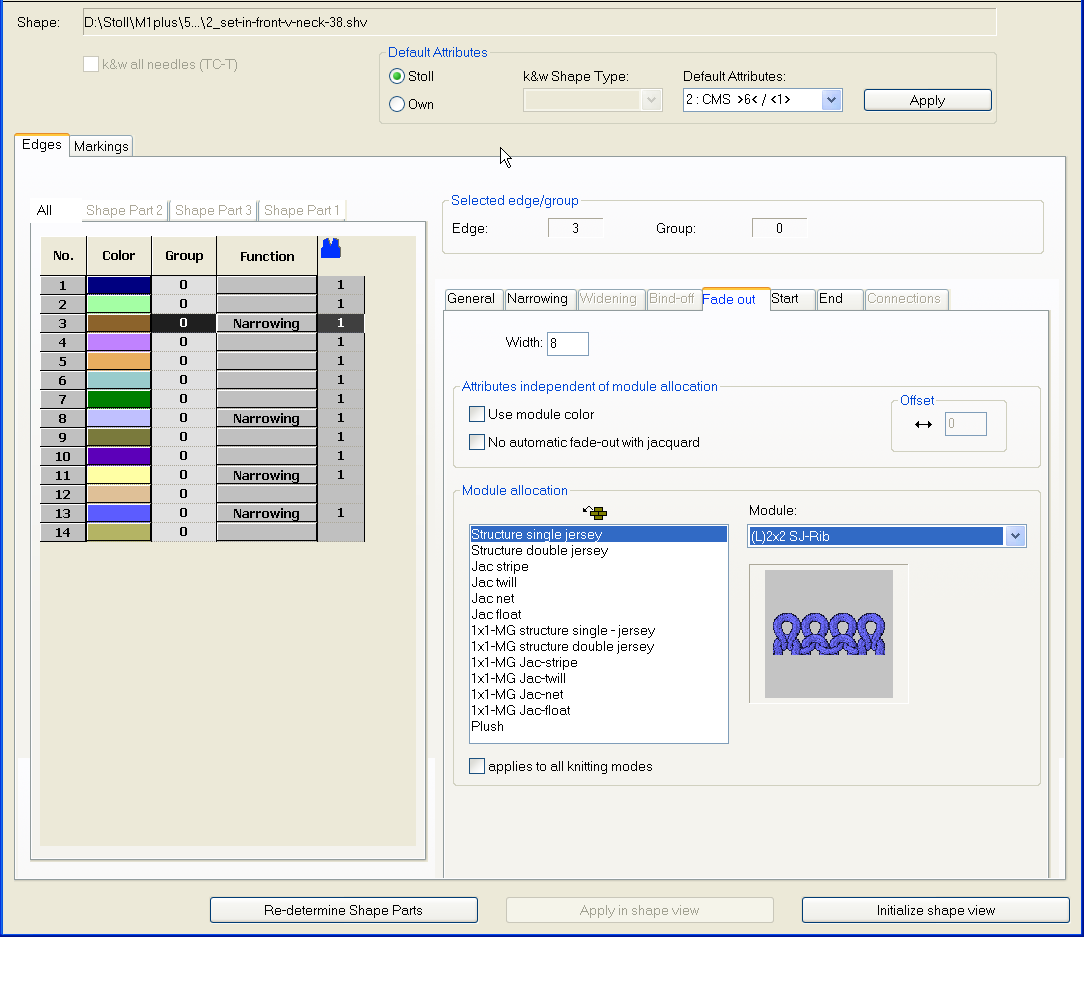

- Abrir el diálogo Atributos de la forma a través del menú contextual .
- o -
Llamar el menú / .
- 2
- Realizar las modificaciones en las fichas.
|
Modificaciones en forma exterior y escote en V | ||
|---|---|---|
|
ficha |
Modificación |
Representación |
|
Ocultar |
2x2 Canalé SJ |
|
|
Menguar |
Transferir L-R (izq-der) por separado |
|
|
L-R transferencia combinada |
| |
|
Anchura de menguado |
8 mallas |
|
|
Paso de menguado |
4 mallas | |
|
Anchura de ocultación |
8 mallas | |
II. Efectuar modificaciones en el inicio del escote en V:
- Utilizar colores de canto de forma y dibujar la corrección de los cantos de forma debajo del inicio de la V en la vista de símbolos [base] con
y/o
activado.
- Crear nuevos cantos de forma, asignar atributos de la forma y dibujar los cantos de forma.
En el diálogo Atributos de la forma confirmar las entradas con el botón Aplicar en vista de formas.
El número de pasadas hasta el inicio del escote en V debe ser par.
- 1
- Guardar la forma modificada a través del menú / .
- La forma se guardará en el formato shr.
- 2
- Recortar la forma con la tecla
en la barra de herramientas Pasos de procesamiento.
- Se entran las especificaciones para ocultar y longitud de malla en el canto de la forma.
- 3
- Efectuar los siguientes pasos de procesamiento.
