Modificar forma en el Editor de cortes M1plus

Los cortes estándar en la carpeta Forma pueden ser utilizados como base y adaptados a las necesidades.

I. Modificar el elemento corte básico:

    1
    A través del menú Forma / Editor de corte (Generar/editar cortes)... abrir el diálogo Editor de corte M1plus.
    2
    Abrir un corte existente a través del menú Archivo / Abrir corte .shv [mm]....
    -  o  -
    Hacer clic en .
  1. El diálogo Abrir es mostrado.
    3
    Entrar la ruta para la carpeta Form (con cortes estándar).
    D:\ Stoll \ M1plus \ <Número de la versión> \ Form \...
    4
    Seleccionar el corte deseado en el *shv.
    Ejemplo: 3_set-in-I-round-front-r-neck-38.shv
    5
    A través del menú Archivo / Convertir y guardar como... convertir la forma abierta al formato *.shp.
    6
    Modificar el canto exterior de la pieza delantera:

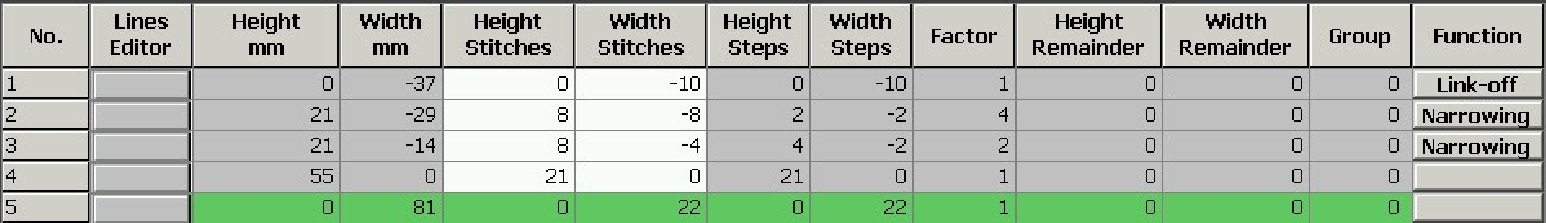

Elemento básico pieza delantera:

    7
    En la línea Nº3 bajo Función hacer clic en Menguar.
  1. El diálogo con las fichas es abierto.
    8
    En la ficha General, bajo Función, seleccionar Remallar de la lista de selección.
  1. La ficha Remallar se activa.
    9
    Abrir la ficha Remallar y seleccionar el método de remallado deseado de la lista de selección:
    10
    Confirmar los ajustes por medio de Aceptar.
  1. El diálogo se cierra.

II. Modificar el elemento Recorte cuello:

    1
    Seleccionar el elemento recorte cuello en el Editor de cortes M1plus.
  1. Se muestra la tabla para Líneas izquierda.
    2
    Modificar el elemento Recorte cuello:

Elemento Escote

    3
    En la línea Nº1 en la columna Función hacer clic en Remallar.
  1. El diálogo con las fichas es abierto.
    4
    Abrir la ficha Final y seleccionar Recorte cuello abajo centro bajo Función en la lista de selección.
    5
    Del Explorador de módulos de base de datos asignar el módulo de arranque Estructura de una fontura V2 con Arrastrar y soltar al correspondiente tipo de tisaje.
    6
    Posicionar el módulo de arranque utilizando las especificaciones bajo Offset.

Para posicionar el módulo de arranque Invertido debe estar desactivado.

    7
    Guardar el corte a través del menú Archivo / Guardar o Guardar como....
  1. El corte se guardará con el formato shp.

III. Posibilidades al remallar:

¡El remallado depende de la dirección!

Altura hasta el inicio del escote:

La posición del elemento escote es influenciado por:

Posicionamiento del módulo de arranque en el elemento Recorte Cuello:

Remallar

Dirección del carro

Posición

Hacia la izquierda

Canto derecho:
al final de la línea base con remallado

Hacia la derecha

Canto izquierdo:
al final de la línea base con remallado


Dibujar el símbolo Separación en la vista de símbolos [base] con forma.

Hacia la izquierda y hacia la derecha

Canto izquierdo:
en el inicio de la línea base con remallado
