Crear forma en el Editor de cortes M1plus

I. Crear corte:

    1
    A través del menú Forma / Editor de corte (Generar/editar cortes)... abrir el diálogo Editor de corte M1plus .
  1. El diálogo es abierto.
    2
    Abrir un corte existente a través del menú Archivo / Abrir corte .shv [mm]....
    - o -
    Hacer clic en .
    Ejemplo: D:\Stoll\M1plus\Versions\Form\2_set-in-front-v-neck-38.shv.
    - o -
    Crear un nuevo corte con el símbolo .
    3
    A través del menú Archivo / Convertir y guardar como... convertir la forma *.shv en formato *.shp.
    4

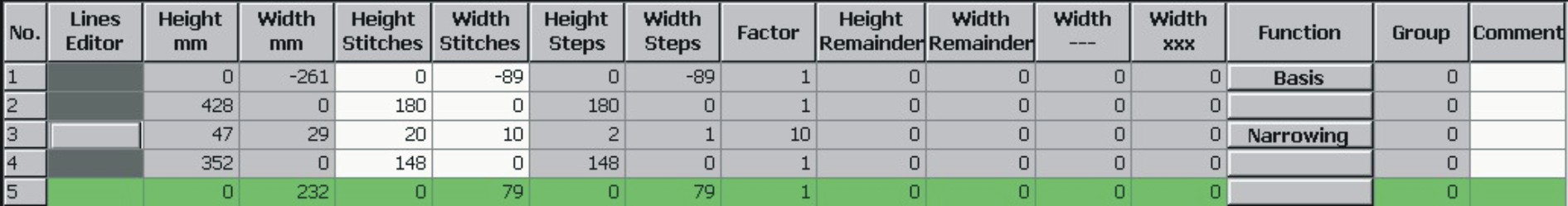

    Crear elemento básico.

Elemento básico pieza delantera:

    5
    Ajustar la Distancia entre las mitades de la forma en 1.
  1. El escote en V es iniciado con una aguja.
    6
    Crear el elemento escote.

Elemento cuello:

Después de generar los elementos Pieza delantera y Escote, desactive la opción Reflejado para poder asignar diferentes módulos de ocultación a la izquierda y a la derecha en los cantos externos del Elementos básicos así como en el Escote.

    7
    Seleccionar el elemento Recorte cuello.
    8
    Hacer clic en el botón de la barra de herramientas.
  1. El diálogo Líneas izquierda Nº: 1 se abre.
    9
    Bajo asignación de módulo hacer clic en Estructura de doble fontura y en el menú de selección elegir el módulo Estructura de doble fontura V1 para el inicio del escote en V.
    10
    Establecer las posiciones horizontal y vertical mediante Offset.
    11
    Asignar módulos de ocultación a los cantos del Elemento básico y del elemento Recorte cuello.
  1. El atributo estándar Malla delante - Malla atrás es ocultado por la asignación.

Utilizar módulos de ocultación del Explorador de módulos de base de datos:

    12
    Entrar el valor (2) en anchura de ocultación.
    13
    A los cantos del Elemento básico y del elemento Recorte cuello asignar módulos de menguado.
    2. 14
    Guardar el corte a través del menú Archivo / Guardar o Guardar como....
  1. El corte se guardará con el formato shp.
    15
    Cerrar el Editor de corte con .

Representación:

Representación del tejido

Representación de símbolos

II. Menguado de doble fontura con cualquier anchura de menguado:



    1

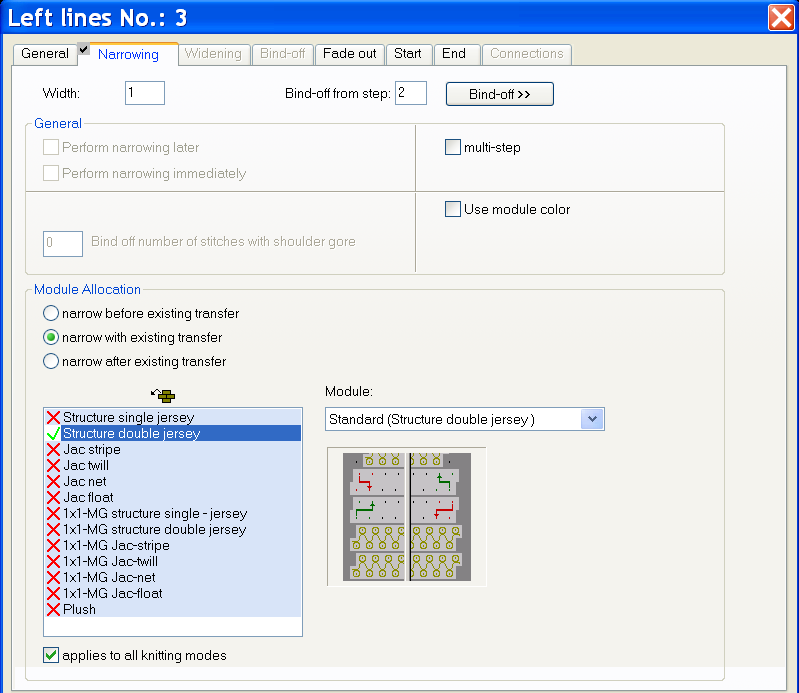

    Para los cantos del Elemento básico y del elemento Recorte cuello en la pestaña Menguado en Anchura indicar un valor mayor que 1.

Representación:

Representación del tejido

Representación de símbolos
