Crear forma en el Editor de cortes M1plus

I. Crear forma propia:

    1
    Llamar Forma / Editor de corte (Generar/editar cortes)....
  1. Aparece el Editor de cortes.
    2
    Abrir un corte existente a través del menú Archivo / Abrir corte .shv [mm]... y modificarlo.
    - o -
    Crear un nuevo corte con .

Elemento pieza delantera:

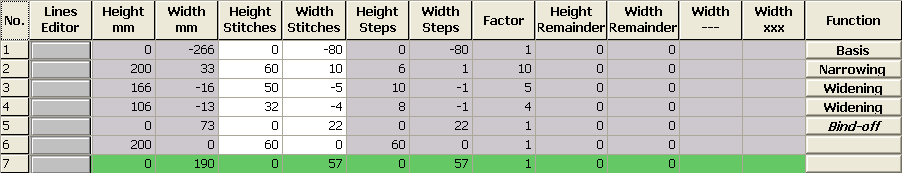

Ajustes en tabla delantera:

Línea de canto

Ficha Generalidades

Ficha Menguar

Ficha Aumentar

Ficha Remallar

Nº 2

Menguar

L-R transferencia separada





Nº 3

Aumentar



Malla de calado tapado



Nº 4

Aumentar



Malla de calado tapado



Nº 5

Remallar





Rem-SJ-01

    3
    Crear elemento de la forma escote en V invertido.

Elemento escote:

    4
    Desactivar la casilla de control Invertido .
    5

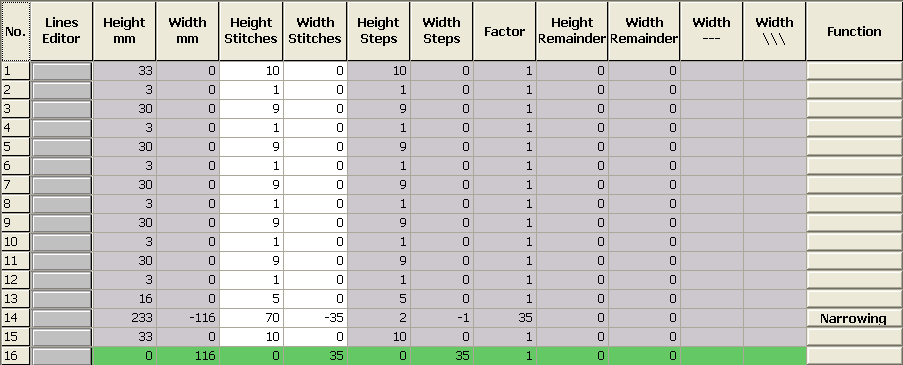

    Con y visualizar las tablas de la mitad de forma izquierda y derecha.

Al canto de forma izquierdo se le asigna el atributo lazo para botón. En el canto derecho no se precisa ocultar.

II. Crear módulos de ocultación para lazos para botón:

    1
    Crear módulo de ocultación para los lazos.
    2
    Asignar el módulo de ocultación exclusivamente a las líneas de canto 2, 4, 6, 8, 10 y 12 del canto izquierdo.

Módulo para lazo para botón en canto de forma izquierdo

    3
    Para la regulación de la longitud de los lazos entrar un ciclo en el módulo.
    - o -
    Entrar ciclos para la regulación de la longitud de los lazos después de expandir en la vista técnica.
  1. De esta forma es posible asignar diferentes ciclos a los lazos.

III. Crear módulo de ocultación para marca de botón:

    1
    Para las marcas de botón en el canto derecho crear una tabla bajo .

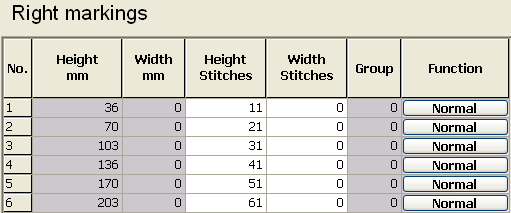

Marcas para botón en canto derecho

    2
    Crear módulo para la marca para botón.
    3
    A las líneas de canto en la tabla bajo Función normal asignar el módulo de marca creado.

Si se debe poder seleccionar el módulo para marcas en el editor de corte bajo debe estar creado previamente en el Explorador de módulos de base de datos bajo Stoll / Técnica Marcas de forma.

    4
    Establecer la distancia entre Abertura de escote y marca de botón.
    5
    En el elemento Recorte Cuello bajo Distancia x a... eje central establecer la distancia entre la marca de botón y el canto.
    6
    La forma con las especificaciones para la Ocultación y para las Marcas.
