ShapeSizer: Establecer proporción de mallas

    1
    En la ventana principal del ShapeSizer en la visión de conjunto (2) abrir la forma deseada con doble clic.
  1. La forma seleccionada con los atributos estándar de Stoll es cargada y aparece la próxima ventana de diálogo del M1plus ShapeSizer.

Los datos de los elementos de la forma (VT, RT, MANGA) están guardados en los archivos defaultform_xxx.shp.

    2
    Seleccionar el tipo de diseño básico (5).
    3

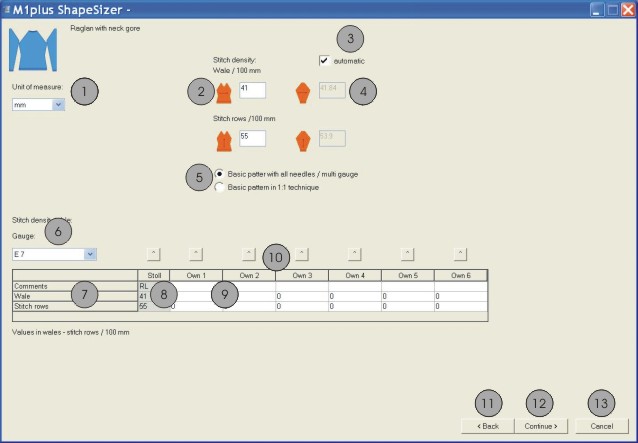

    Realizar indicaciones acerca de la densidad de mallas.
  1. La densidad de mallas especificada se utiliza para continuar el procesamiento.

No.

Función

1

Seleccionar la unidad de medida mm o pulgadas para la proporción de mallas.

2

Entrar la proporción de mallas para la pieza delantera.
Número de mallas en la anchura (columnas de mallas) y altura (pasadas de mallas)

3

Convertir automáticamente la proporción de mallas para la manga

4

Entrar manualmente la proporción de mallas para la manga.

5

Seleccionar el diseño básico con todas las agujas o en técnica 1x1

6

Seleccionar la galga de la tabla de densidad de mallas

7

Tabla de densidad de mallas

8

Estándar de proporción de mallas de Stoll para el tipo de tisaje RL

9

Definir proporciones de mallas propias para diferentes tipos de tisaje

10

Transferir proporciones de mallas de la tabla a la ventana de entrada Densidad de las mallas (2)

11

Cambiar a la anterior ventana de diálogo del ShapeSizer

12

Continuar a la próxima ventana de diálogo del ShapeSizer

13

Cancelar ShapeSizer

    4
    Cambiar a la próxima ventana de diálogo con la tecla Seguir>.
