Crear forma en el Editor de cortes M1plus

I. Crear forma:

1: A través del menú Forma / Editor de corte (Generar/editar cortes)... abrir el diálogo Editor de corte M1plus

El diálogo es abierto.

2: Crear nuevo corte propio en formato shp a través de Archivo / Nuevo.
- o -
Hacer clic en el icono .

3: Crear elemento Corte básico para una pieza delantera:

La casilla de control Invertido está activada.

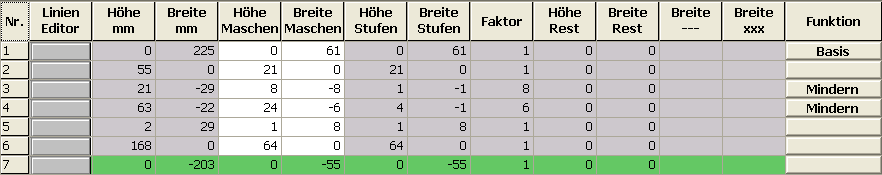

Elemento básico pieza delantera canto izquierdo:

4: Desactivar la casilla de control Invertido .

5: Modificar el canto derecho del elemento básico.

Elemento básico pieza delantera canto derecho:

Ajustes en el elemento básico canto izquierdo
Línea de canto	Ficha Generalidades	Ficha Ocultar	Ficha Menguar	Módulos asignados
No.1-6		Cualquiera	Cualquiera	Cualquiera
Ajustes en el elemento básico canto derecho
Línea de canto	Ficha Generalidades	Ficha Ocultar	Ficha Aumentar	Módulos asignados
Nº 1-4 +6		Cualquiera	Cualquiera	Cualquiera

En la línea de canto Nº 5 se ensancha el lado derecho del elemento básico en 8 agujas (= anchura de cinta) dado que la cinta tubular es transferida una pasada antes (transferida hacia afuera).

6: Crear un nuevo elemento con la tecla .

7: Seleccionar bajo Tipo a través del menú de selección Recorte cuello.

La casilla de control Invertido está activada.

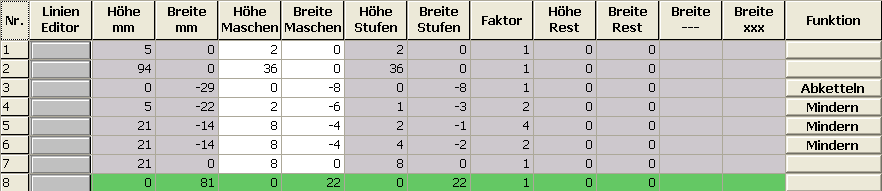

Elemento Recorte Cuello:

Ajustes en el elemento recorte cuello líneas izquierda
Línea de canto	Ficha Generalidades	Ficha Ocultar	Ficha Menguar	Anchura ocultada
Nº 1	Ninguna indicación	Cinta Inicio izquierda	Ninguna indicación	9
Nº 2	Ninguna indicación	Cinta izquierda	Ninguna indicación	9

Línea de canto	Ficha Generalidades	Ficha Remallar	Ficha Menguar	Anchura ocultada
Nº 3	Remallar	Rem-RL-01 o bien Abk-RL-02	Ninguna indicación	Ninguna indicación
Nº 4-6	Menguar	Cualquiera	L-R transferencia separada o bien L-R transferencia combinada	Cualquiera

Ajustes en el elemento recorte cuello líneas derecha
Línea de canto	Ficha Generalidades	Ficha Ocultar	Ficha Menguar	Anchura ocultada
Nº 1	Ninguna indicación	Cinta Inicio derecha	Ninguna indicación	9
Nº 2	Ninguna indicación	Cinta derecha	Ninguna indicación	9

Línea de canto	Ficha Generalidades	Ficha Remallar	Ficha Menguar	Anchura ocultada
Nº 3	Remallar	Rem-RL-01 o bien Abk-RL-02	Ninguna indicación	Ninguna indicación
Nº 4-6	Menguar	Cualquiera	L-R transferencia separada o bien L-R transferencia combinada	Cualquiera

8: Desactivar la casilla de control Invertido .

9: Asignar los módulos de menguado y de ocultación a las líneas de canto izquierda y derecha.

10: Guardar el corte a través del menú Archivo / Guardar o Guardar como....

La forma se guardará en el formato .shp.

11: Cerrar el Editor de cortes M1plus con .
