Dividir programa de tisaje

No es necesario para máquinas OKC.

Una muestra debe ser dividida:

si el tamaño de la muestra se encuentra en el límite para la memoria de la máquina o es demasiado grande.
si las líneas Jacquard y Sintral exceden la cantidad de líneas admitidas para la memoria de la máquina.
si en el diálogo Dividir muestra (splitsintral.exe) está activado el ajuste Dividir la muestra en cualquier caso.

I. Ajustar la memoria de muestras en el Explorador de máquinas:

Para máquinas con ordenador del tipo ST168, ST268 y ST468 es posible ajustar en el M1plus la memoria disponible en la máquina.

1: A través del menú Herramientas / Explorador de máquinas abrir el Explorador de máquinas.

2: En Máquinas STOLL / Generación CMS seleccionar la máquina deseada y seleccionar en el menú contextual Crear máquina propia.

3: BajoMáquina propia seleccionar la máquina recientemente creada.

4: Llamar Propiedades en el menú contextual.

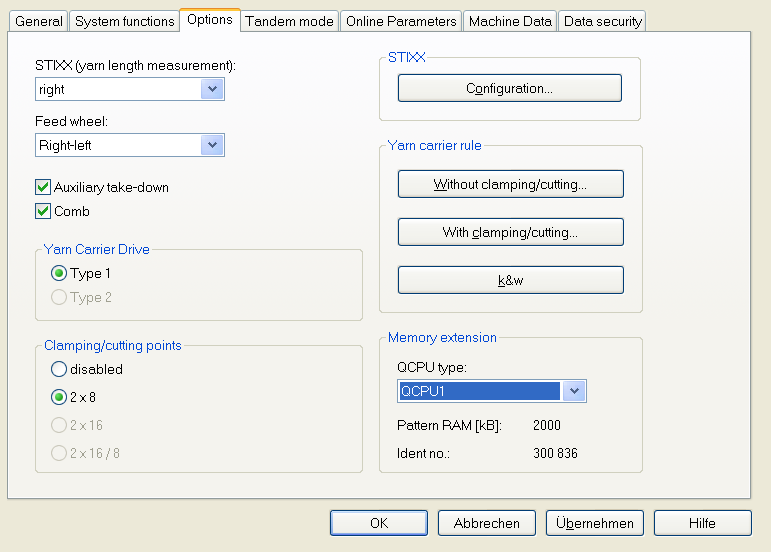

5: En el diálogo Propiedades de CMS... bajo Opciones / Ampliación de memoria ajustar el tipo de QCPU.

QCPU1: Espacio de memoria 2000 kB
QCPU2: Espacio de la memoria 9000 kB

II. Colocar automáticamente las marcas para la división de la muestra:

1: Después del paso de procesamiento crear el Programa MC.

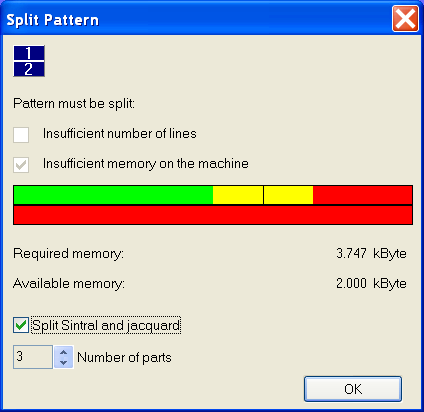

Aparece el diálogo Dividir muestra.

2: En el diálogo Dividir muestra activar el ajuste Dividir Sintral y Jacquard.

3: Bajo Número de partes seleccionar un número.

4: Iniciar el proceso con OK.

En Sintral y Jacquard se colocan las marcas (= número de partes) en las cuales se divide la muestra.

Los programas divididos tienen la entrada <<M1>> en la primera línea de programa.

II a. Dividir muestra con sistema operativo CMS ST168.0_30_03.001.001 o superior:

Si lee la muestra en una máquina con tipo de ordenador x68 y sistema operativo ST168.0_30_03.001.001 o superior entonces la muestra puede ser cargada en la memoria de trabajo de la máquina.
La muestra es dividida en la memoria de la máquina.

1: Cargar la muestra en la máquina.
- o -
Extraer la muestra a través del menú Programa MC / Extraer programa MC... y cargar en la máquina.

Si al cargar la muestra existen marcas, automáticamente se genera una secuencia y es cargada la máscara de secuencias.

2: Iniciar la secuencia.

II b. Dividir muestra con sistema operativo CMS anterior aST168.0_30_03.001.001:

Si la muestra debe ser cargada en una máquina con un sistema operativo anterior a ST168.0_30_03.001.001, deberá dividir la muestra componerla en una secuencia.

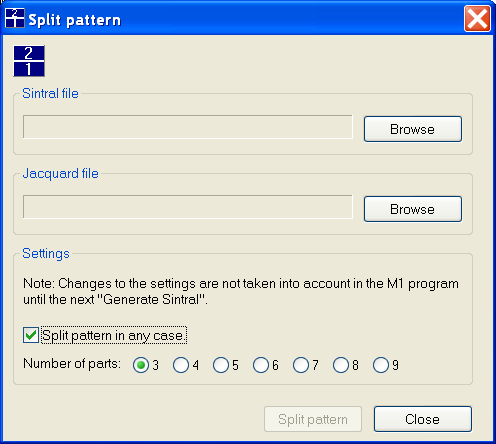

1: En la ruta C:/Program Files/Stoll/M1plus/Versionsnummer…/Bin llamar el programa splitsintral.exe.

2: Con las teclas Buscar establecer la ruta hacia el archivo Sintral y Jacquard extraído.

3: Bajo Número de partes seleccionar un número.

4: Iniciar el proceso con las teclas Dividir muestra.

En el directorio en el cual está guardada la muestra a ser dividida, ahora se encuentran los siguientes archivos:
Nombre de la muestra-1.sin / -2.sin / -3.sin, etc.
Nombre de la muestra-1.jac / -2.jac / -3.jac, etc.
Nombre de la muestra-1.set
Nombre de la muestra-.sec

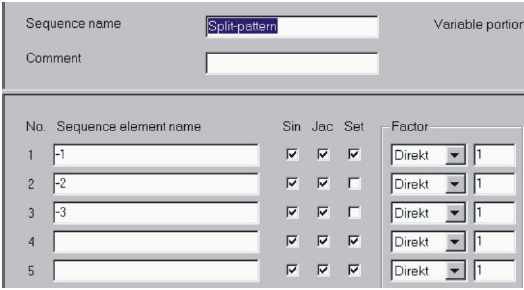

La muestra dividida debe ser tejida como secuencia.

5: Cargar la secuencia en la máquina.

6: Iniciar la secuencia.

III. Iniciar manualmente el programa Dividir muestra:

Para muestras que por su tamaño no exigen una división de la muestra, el programa puede ser iniciado manualmente.

1: En la ruta C:/Program Files/Stoll/M1plus/Versionsnummer…/Bin llamar el programa splitsintral.exe.

2: Activar la casilla de verificación Dividir la muestra en cualquier caso.

3: Cerrar el programa Dividir muestra.

4: Ejecutar el paso de procesamiento .

5: Continuar como descrito bajo Punto IIb.
