Crear corte y asignar atributos de forma

I. Crear corte:

    1
    A través del menú Forma / Editor de corte (Generar/editar cortes)... abrir el Editor de corte M1plus.
  1. El diálogo es abierto.
    2
    Abrir un corte existente a través del menú Archivo / Abrir corte .shv [mm]....
    -  o  -
    Abrir corte con .
    Ejemplo:D:\ Stoll \ M1plus \ Versionsnummer \ Form \ 2_set-in-front-v-neck-38.shv.
    3
    A través del menú Archivo / Convertir y guardar como... convertir la forma shv en formato shp.
    4
    Modificar corte.

El paso de menguado en el Elemento recorte cuello solo puede tener una anchura de 1 debido al módulo de ocultación.

II. Asignar módulos de ocultación al elemento recorte cuello:

    1
    Seleccionar el elemento Recorte cuello.
    2
    Desactivar la casilla de control Invertido .
    3

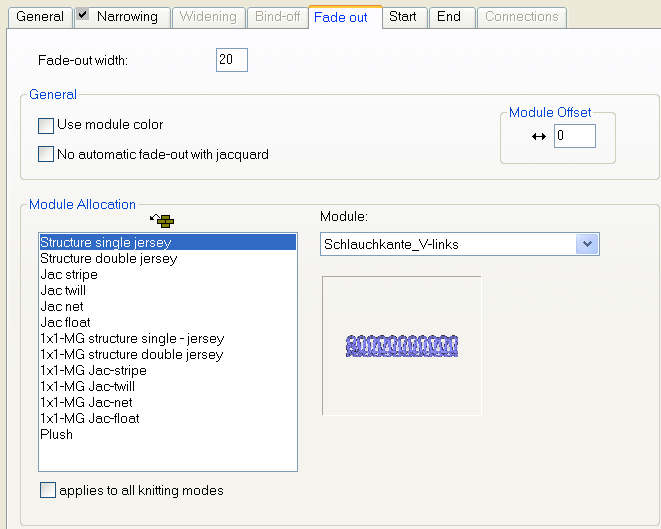

    En la tabla Línea izquierda a través de la función Menguar abrir la ficha Ocultar.
    4
    Con Arrastrar y soltar asignar el módulo de ocultación creado Canto_tubular_V-izquierda al tipo de tisaje del motivo básico (estructura de una fontura).
  1. La asignación del módulo determina automáticamente la anchura de ocultación.
    3. 5
    Según el mismo procedimiento asignar el módulo de ocultación Canto tubular_V-derecha al canto derecho en el escote en V.

III. Asignar atributos de menguado al elemento recorte cuello:

El elemento Recorte cuello es ocultado con un módulo de ocultación Canto_tubular_V-izquierda (de doble fontura). Por consiguiente el menguado es procesado como en RR.

    1
    Seleccionar el elemento Recorte cuello.
    2

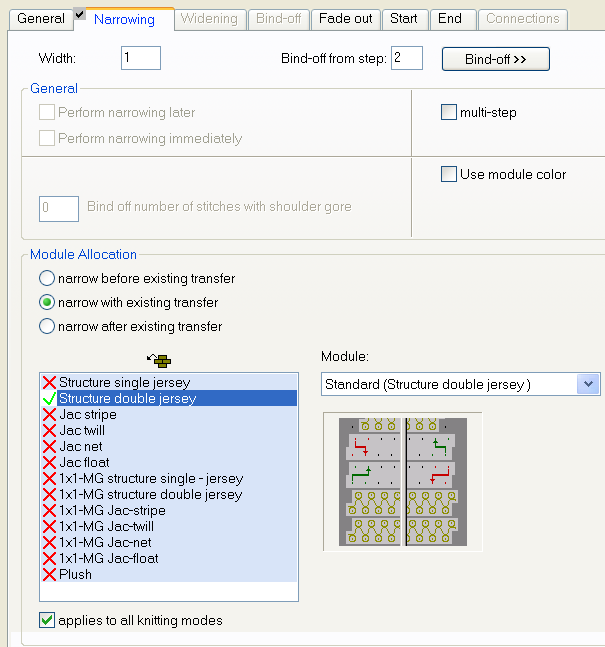

    En la tabla Línea izquierda a través de la función Menguar abrir la ficha Menguar.
    3
    Seleccionar el Tipo de tisaje Estructura de doble fontura.
    4
    Bajo Módulo seleccionar el tipo de menguado Estándar (estructura de doble fontura).
    5
    Bajo Anchura entrar el valor 1.

IV. Asignar módulos de arranque al elemento recorte cuello:

    1
    Seleccionar el elemento Recorte cuello.
    2
    Pulsar la tecla .
  1. Se abre el diálogo Propiedades escote.

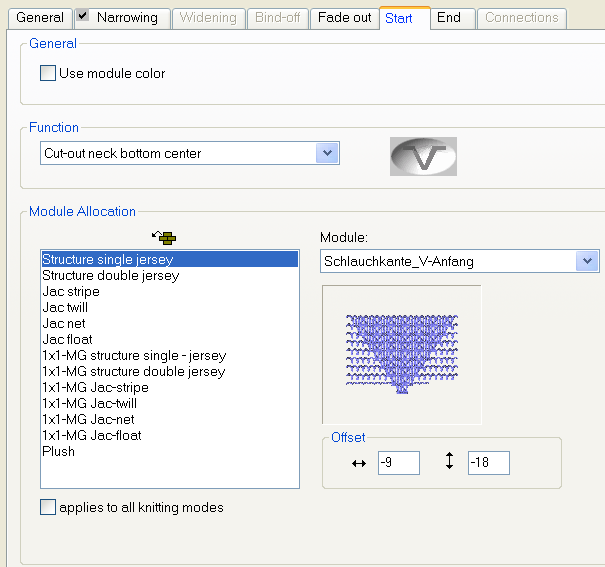

En la ficha Comienzo bajo Función debe estar seleccionado Recorte cuello abajo centro.

    3
    Con Arrastrar y soltar asignar el módulo de arranque creado Canto_tubular_inicio-V al tipo de tisaje del motivo básico (estructura de una fontura).
    4
    A través de Offset establecer la posición horizontal y vertical del módulo de arranque del módulo de arranque de V.
    2. 5
    A través del menú Archivo / Guardar o Guardar como... guardar el corte..
  1. El corte se guardará con el formato shp.
    6
    Cerrar el Editor de corte con .
