Crear muestra sin forma y abrir forma

I. Crear una muestra sin forma:

    1
    Seleccionar Archivo / Nuevo en la barra de menús
    -  o  -
    Hacer clic en el icono .
    2
    Entrar el Nombre de la muestra.
    3
    Seleccionar tipo de máquina.
    4
    Seleccionar el tipo de Setup 2.
    5
    Seleccionar Muestra básica (Muestra sin forma) y Muestra de diseño.
    6
    Establecer la altura de la muestra y la anchura de la muestra.
    7
    Abrir el Explorador de módulos de base de datos....
    8
    Seleccionar como diseño básico: Módulos / Stoll / Estándar / Canale / Canale 2x2 RL
    9
    Con Arrastrar y soltar añadir el módulo Acanalado 2x2 RL del Explorador de módulos de base de datos de la lista de selección para el diseño básico.
    10
    Seleccionar Comienzo 2x2 de la lista de selección.

También puede insertar el comienzo después de dibujar la muestra básica.

    11
    Confirmar las indicaciones con Crear muestra de diseño.
  1. La Vista de símbolos [Base] se abrirá.

El acanalado 2x2 del diseño básico debe coincidir con el acanalado 2x2 del comienzo.

II. Abrir forma y posicionar en la muestra:

    1
    Cargar corte con Forma / Abrir y posicionar corte....
  1. El diálogo Abrir es visualizado.
    2. 2
    Indicar ruta y seleccionar la forma deseada en el formato shp.
    3
    Hacer clic en la tecla Abrir.
  2. La forma es colocada con el formato shp sobre la muestra.
    3. 4
    activar el icono .
    5
    Posicionar forma.

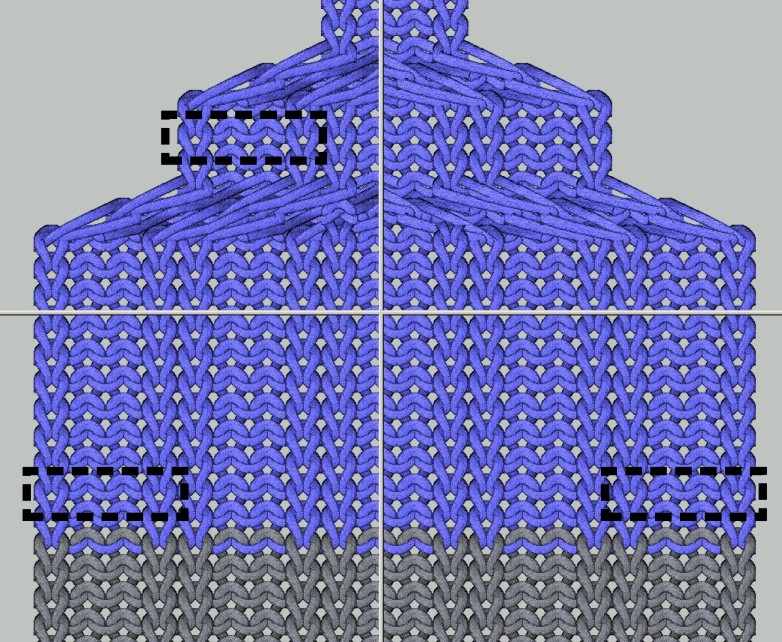

Resultado al posicionar la forma:

Posicionamiento del corte

Borde izquierdo y derecho de la forma

Borde izquierdo y derecho del escote en V
