Crear forma en el Editor de cortes M1plus

I. Crear corte:

    1
    A través del menú Forma / Editor de corte (Generar/editar cortes)... abrir el diálogo Editor de corte M1plus.
  1. El diálogo es abierto.
    2
    Abrir un corte existente a través del menú Archivo / Abrir corte .shv [mm]....
    -  o  -
    Hacer clic en .
    Ejemplo:D:\Stoll\M1plus\Versions\Form\2_set-in-front-v-neck-38.shv.
    -  o  -
    Crear un nuevo corte con el símbolo .
    3
    A través del menú Archivo / Convertir y guardar como... convertir la forma *.shv en formato *.shp.
    4
    Modificar el elemento básico.

Elemento básico pieza delantera:

    5
    En el elemento básico seleccionar las líneas de canto 2 - 4.
    6
    Seleccionar y atribuir el atributo estándar Nº 6: TC-R>6<.
    7
    Seleccionar el elemento básico y ajustar la Distancia entre las mitades de la forma en 1.
  1. El escote en V es iniciado con una aguja.
    8
    Seleccionar y modificar el elemento recorte cuello.

Elemento Recorte Cuello:

    9
    Hacer clic en el botón de la barra de herramientas.
  1. El diálogo Líneas izquierda Nº: 1 se abre.
    10
    Bajo asignación de módulo hacer clic en Estructura de doble fontura y en el menú de selección elegir el módulo Estructura de doble fontura V1 para el inicio del escote en V.
    11
    Establecer la posiciones horizontal y vertical mediante Offset .
    12
    En el elemento recorte cuello seleccionar las líneas de canto 1 - 2.
    13
    Seleccionar y aplicar el atributo estándar Nº 7: CMSTC-R V.

Los menguados en el elemento recorte cuello están posicionados a la misma altura.

    14

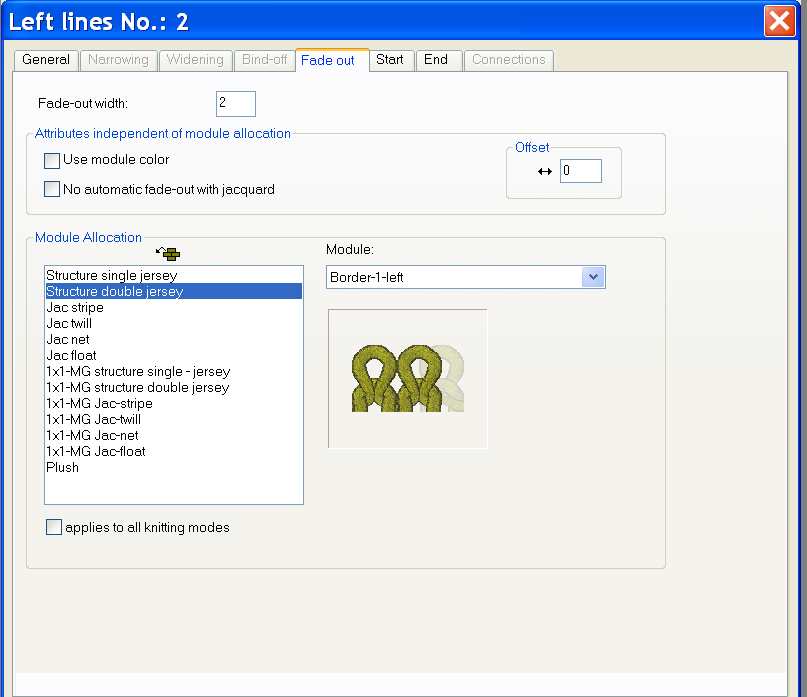

    Asignar módulos de ocultación a los cantos del Elemento básico y del elemento Recorte cuello.

Debido a la asignación de los atributos estándar la ocultación se realiza con Malla delante - Malla atrás.

    2. 15
    Utilizar módulos de ocultación del Explorador de módulos de base de datos:

Canto de ocultación izquierdo

Canto de ocultación derecho

    16

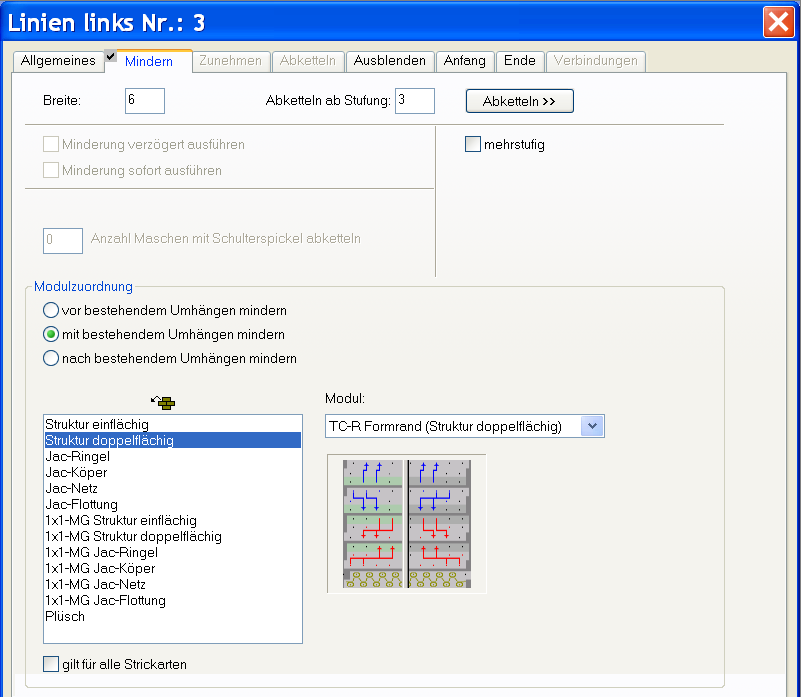

    A los cantos del elemento básico y del elemento recorte cuello asignar la anchura de menguado deseada.

Métodos de menguado TC-R con tipo de tisaje estructura de doble fontura:

Módulo de menguado

Función

Aplicar

Menguado sin fonturas adicionales

TC-R Canto de Forma

Menguado común en el canto exterior de la forma

TC-R Canto de la forma sin pasada en combinación

Menguado por separado en el canto exterior de la forma

TC-R-V

Menguado común en el escote en V

TC-R-V sin pasada en combinación

Menguado por separado en el escote en V

    17
    Guardar el corte a través del menú Archivo / Guardar o Guardar como....
  1. El corte se guardará con el formato shp.
    18
    Cerrar el Editor de corte con .

II. Crear elemento recorte cuello con menguados escalonados:

    1
    Seleccionar el elemento Recorte cuello.
    2
    Desactivar la casilla de verificación Invertido.
  1. La tabla Líneas derecha puede ser visualizada.
    3
    Abrir y modificar la tabla Líneas derecha para el elemento escote.
    2. 4
    Insertar una nueva línea Nº 1 e insertar el valor 1 en Altura mallas.
  1. El canto derecho del escote en V es desplazado en una pasada más alta.
    5
    En la línea Nº3 reducir el número en una pasada.
  1. Compensación de la altura total de las Líneas izquierda y Líneas derecha.
    6
    Asignar atributos de la forma a la nueva línea Nº1:
    7
    Guardar el corte con un nuevo nombre a través del menú Archivo / Guardar como....
  1. El corte se guardará con el formato shp.
    8
    Cerrar el Editor de corte con .
