Crear forma en el Editor de cortes M1plus
Crear forma:
- 1
- A través del menú / abrir el diálogo Editor de corte M1plus .
- El diálogo es abierto.
- 2
- Abrir un corte existente a través del menú /
y convertirlo en el formato shp.
- o -
En el Editor de cortes a través de
generar un corte nuevo en el formato shp. - 3
- Desactivar la casilla
. - 4
- Crear elemento para una pieza delantera izquierda y derecha:

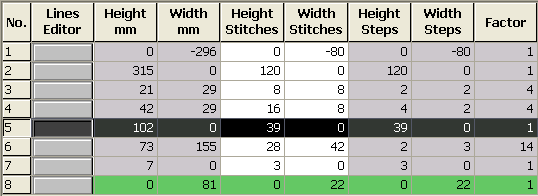

Elemento básico pieza delantera izquierda (líneas izquierda):
Elemento básico pieza delantera derecha (líneas derecha):
En la generación de corte tener en cuenta:
- Los menguados derecho e izquierdo deberán ser variables en altura.
- Menguado a la derecha en número par de pasadas.
- Menguado izquierdo en número impar de pasadas.
- La altura total (número de pasadas) de la forma debe ser un número par.
- Los menguados a izquierda y derecha dependen de la dirección.
- La forma y los módulos de menguado deben estar adaptados unos a otros.
Si en el módulo de menguado utilizado existe un grado de variador, entonces la forma debe contener un escalonamiento correspondiente.
- 5
- A las líneas Nº6 en la pieza en forma izquierda y derecha asignarles el módulo de menguado creado.
- 6
- Guardar el corte a través del menú / o .
- El corte se guardará con el formato shp.
- 7
- Cerrar el Editor de cortes con
.
