Dibujar la muestra básica y definir los colores de vanisado

I. Dibujar el motivo y definir los colores de vanisado:

    1
    En la muestra básica dibujar el motivo deseado con un color de hilo adicional.
    2
    Abrir el diálogo Vanisar con .
    3
    En el diálogo entrar los colores de motivo en las primeras dos de las cuatro columnas.
  1. Se genera el primer color de vanisado que es visualizado en la primera columna de la ventana. El mismo puede ser modificado.
    4
    Para modificar el color de vanisado posicionar el cursor en la columna sobre el color de vanisado a modificar.
    5
    Con el botón derecho del ratón llamar el menú y seleccionarModificar color.
    6
    En el diálogo Color seleccionar el color deseado y confirmar la entrada con OK.
  1. El color es aplicado.

Vanisado inverso (con cambio de sistema)

En el así llamado vanisado inverso (con cambio de sistema) se necesita un color de vanisado diferente para cada cambio de color.

    7
    Posicionar el cursor en un sector de las cuatro columnas del diálogo y llamar el menú con el botón derecho del ratón.

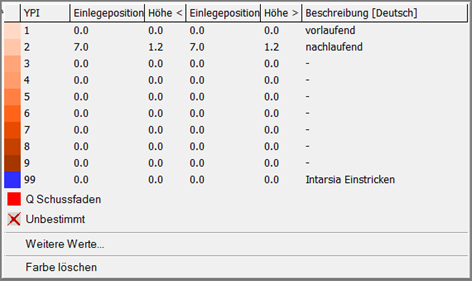

  1. Se visualiza la tabla Vanisar con los Valores offset de vanisado (YPI) y los valores estándar.

Columna

Indicaciones

YPI

Tabla de los índices YPI

: Índice posible entre YPI 1 y YPI 9.

Posición de inserción <<

Offset horizontal del arrastre de un guiahilos para la dirección del guiahilos hacia la izquierda

  • Valores positivos: El guiahilos trabaja siguiendo
  • Valores negativos: El guiahilos trabaja avanzado

Altura <<

Offset vertical del guiahilos para la dirección del guiahilos hacia la izquierda

: La posición inicial del guiahilos = posición de tisaje = valor 0.

  • Valores positivos: El guiahilos se mueve hacia arriba.
  • Valores negativos: El guiahilos se mueve hacia abajo.

Posición de inserción >>

Offset horizontal del arrastre de un guiahilos para la dirección del guiahilos hacia la derecha

  • Valores positivos: El guiahilos trabaja siguiendo
  • Valores negativos: El guiahilos trabaja avanzado

Altura >>

Offset vertical del guiahilos para la dirección del guiahilos hacia la derecha

  • Valores positivos: El guiahilos se mueve hacia arriba.
  • Valores negativos: El guiahilos se mueve hacia abajo.

Descripción

Descripción para los guiahilos que son utilizados al vanisar.

Ejemplo:
2 guiahilos vanisan, de modo que el primero es el guiahilos avanzado y el segundo el siguiente.



También puede abrir esta tabla a través del menú Parámetros de la muestra / Vanisar....
Los valores estándar de la tabla figuran en el archivo globalparameters_681.

    8
    Seleccionar el índice YPI (1) de la tabla.
    9
    Posicionar el cursor en el primer color de motivo (izquierda) y pulsarlo con el botón izquierdo del ratón.
  1. El índice (1) es asignado al primer color de motivo (guiahilos precedente).
    Valores estándar: 0.0.
    10
    Asignar el índice YPI (2) al segundo color de motivo (= guiahilos siguiente).
    11
    Entrar las especificaciones para el índice YPI seleccionado en la tabla.
    12
    Para el segundo color de vanisado intercambiar la disposición de los colores de hilo.
    13
    La asignación del índice YPI permanece igual.

Mediante el intercambio de los colores de hilo en el diálogo Vanisar se determina el cambio (inversión) de los guiahilos.

Resultado:

Los colores de vanisado generados son necesarios para la muestra y posiblemente también para el comienzo (P1).

II. Importar plantillas (imágenes) para muestras con vanisado inverso:

  1. La imagen debe ser reducida a 2 colores en un programa de edición de imágenes.
    2. 1
    Abrir el M1plus y crear una nueva muestra con .
    2
    Importar la imagen con la ayuda de importación de imagen bajo Archivo / Importar / Imagen como parte de muestra....
    3
    Dibujar la parte de muestra en la muestra básica.
  1. La parte de muestra con 2 colores está colocada en la muestra básica.
    4
    Modificar la imagen manualmente.

En el vanisado inverso deberían tejer como mínimo 2 píxel por color juntos. De este modo se garantiza una inversión 'limpia' de los guiahilos.

    5
    Con la ayuda del diálogo definir un color de vanisado para cada color de muestra.
    6
    Cambiar colores de muestra por colores de vanisado.
