Dibujar la muestra básica y definir los colores de vanisado

I. Dibujar el motivo y definir los colores de vanisado:

    1
    En la muestra básica (color de hilo #31) dibujar el motivo deseado con un color de hilo adicional #4.
    2. 2
    Abrir el diálogo de vanisado con y crear los colores de vanisado siguientes:

Nº

Colores de vanisado

Utilización

1

P1 (rojo)

Combinación de colores de vanisado para la 1ª pasada de muestra que es procesada en el sistema 1.

P2 (amarillo)

2

P3 (azul)

Combinación de colores de vanisado para la 2ª pasada de muestra que es procesada en el sistema 2.

P4 (celeste)

3

P5 (verde oscuro)

Color de vanisado para el comienzo

:

Al crear el color de vanisado para Stoll-ikat plating®, el color de vanisado se debe asignar al tipo (i).



Stoll-ikat plating ®

Con el así llamado Stoll-ikat plating®, para cada cambio de color se necesitan dos colores de vanisado en un sistema (= una combinación de colores de vanisado) por pasada de muestra.

Con Stoll-ikat plating® es posible utilizar una combinación de colores de vanisado diferente en cada sistema.
Está permitido un máximo de 30 cambios de posición en una pasada de muestra donde se deberá respetar una distancia entre cambios de color de 2 pulgadas (con 1.0 m/s).

    3
    Hacer clic con el botón derecho del ratón en el color de vanisado correspondiente.
    4
    Seleccionar la entrada ikat en el menú contextual.
  1. Al color de vanisado le es asignado el símbolo i para su identificación.
    2. 5
    Hacer clic con el botón derecho del ratón en los respectivos colores de hilo de una combinación de colores de vanisado.
    6

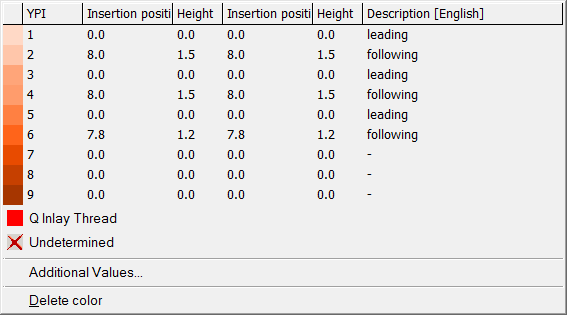

    Seleccionar y asignar el índice YPI deseado de la tabla.

Resultado:

Nº

Índice YPI



1

YPI 1 + YPI 2

2

YPI 3 + YPI 4

3

YPI 5 + YPI 6
