Crear forma en el Editor de cortes M1plus

I. Crear forma:

    1
    A través del menú Forma / Editor de corte (Generar/editar cortes)... abrir el diálogo Editor de corte M1plus.
  1. El diálogo es abierto.
    2
    Abrir un corte existente a través del menú Archivo / Abrir corte .shv [mm]... o con y convertirlo en el formato shp.
    -  o  -
    en el editor de cortes generar un corte con el formato shp a través de Archivo / Nuevo o con la tecla .
    3
    Crear elemento Corte básico para una pieza delantera:

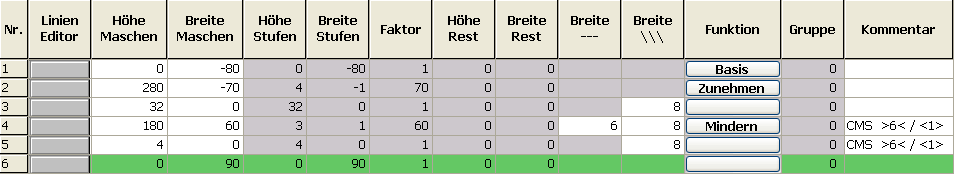

Elemento básico pieza delantera líneas a la izquierda:

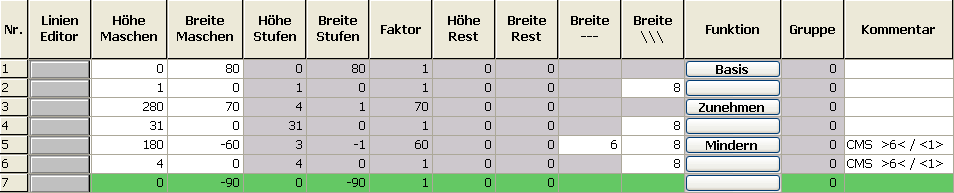

Elemento básico pieza delantera Líneas derecha:



El canto de forma a la derecha con el atributo aumento debe ser desplazado en 1 pasada en altura debido a la secuencia de tisaje.

    4
    Guardar el corte a través del menú Archivo / Guardar o Guardar como....
  1. El corte se guardará con el formato shp.
    5
    Cerrar el Editor de cortes M1plus con .
