Crear forma en el ShapeSizer y abrirla en la muestra

    1

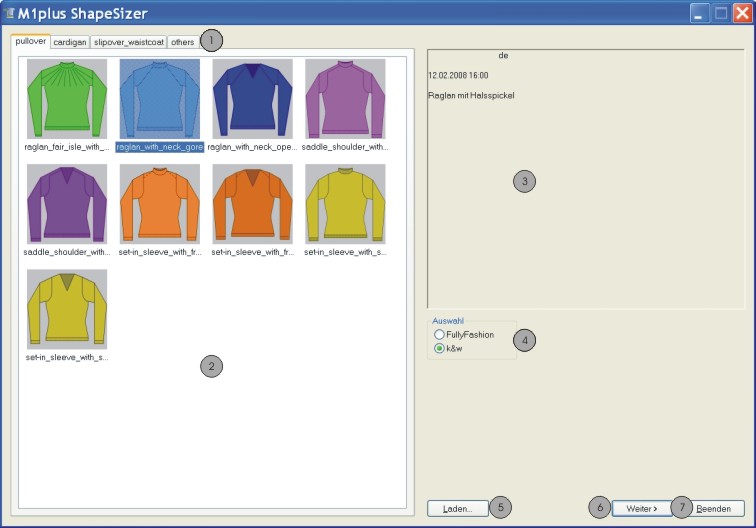

    A través del menú Forma / ShapeSizer... abrir el programa ShapeSizer.

Nº

Función

1

Fichas de los diferentes directorios.

2

Visión de conjunto de las diferentes formas estándar de Stoll del directorio seleccionado

3

Campo de visualización

4

Seleccionar directorio para:

  • Cortes Fully Fashion
  • cortes k&w

5

Cargar el archivo ShapeSizer (*.shz) guardado

6

Continuar a la próxima página del ShapeSizer

7

Cerrar ShapeSizer

    2
    En la visión de conjunto abrir la forma deseada con doble clic.
    -  o  -
    Seleccionar forma y pulsar Siguiente>.
  1. Aparece la próxima ventana del ShapeSizer.

Los atributos estándar están archivados con elementos de formas (VT (delantero) / RT (espalda) / MANGA / CUELLO) en los archivos defaultform_.....shp

    3

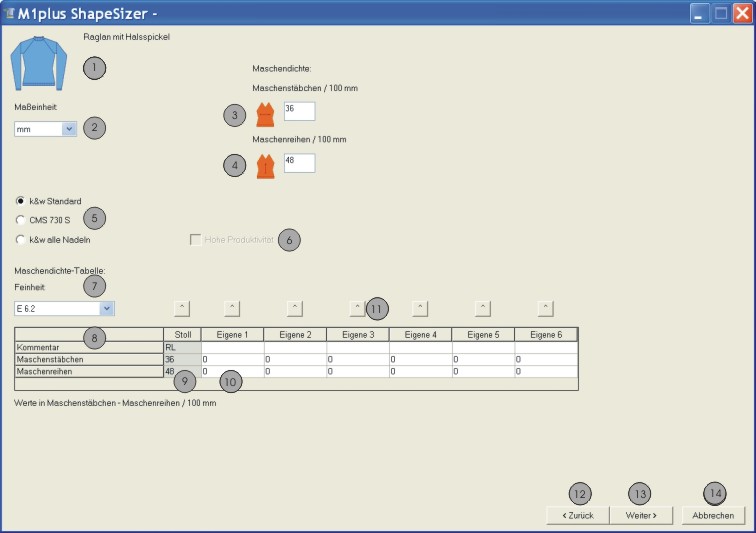

    Entrar unidades de medida y densidad de malla.
  1. La unidad de medida (2) y la densidad de mallas (3) + (4) son utilizadas para la continuar el procesamiento.

Nº

Función

1

Representación gráfica del corte seleccionado

2

Seleccionar la unidad de medida.

  • mm
  • pulgadas

3

Densidad de malla
(=Proporción de las mallas)

Número de mallas en la anchura (Columnas de mallas)

4

Número de mallas en la altura (Pasadas de mallas)

5

k&w estándar
Elaboración de muestras k&w en técnica 1x1

730 S
Elaboración de muestras k&w para el tipo de máquina CMS 730 S / CMS 830 S

Todas las agujas
Elaboración de muestras k&w para máquinas CMS con fonturas adicionales

6

Se utilizan k&w Arrangements sin pasadas en vacío

Resultado: aumento en la producción

7

Lista de selección para la galga de la máquina

8

Tabla de densidad de mallas que dependen de la galga

9

Proporción de mallas estándar de Stoll para el tipo de tisaje RL (jersey)

10

Campos de entrada Propios 1-6:
Definir proporciones de mallas propias para los diferentes tipos de tisaje.

11

Traslado de la proporción de mallas de la columna a los campos de entrada para la densidad de mallas (3) + (4)

12

Regresar a la página anterior del ShapeSizer

13

Continuar a la próxima página del ShapeSizer

14

Cancelar la edición en el ShapeSizer

    4

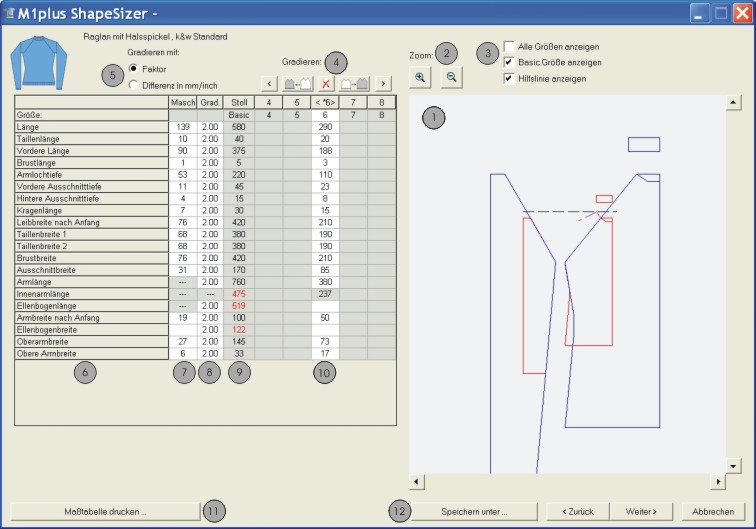

    Abrir la próxima ventana de diálogo con Siguiente>.

Nº

Función

1

Representación gráfica del corte

2

Reducir / ampliar la representación gráfica

3

Posibilidades de visualización en la representación gráfica

4

Cálculo del tamaño en base al factor de escalado

Invocar la columna anterior de la tabla de medidas.

Cálculo del tamaño próximo menor

Borrar los valores en la columna seleccionada.

Invocar la próxima columna de la tabla de medidas.

Cálculo del tamaño próximo mayor

5

Escalado de los tamaños con un factor o una diferencia
(mm/pulgadas)

6

Lista de las líneas de canto

7

Medidas en mallas relacionadas al tamaño seleccionado.
Conversión de mm a mallas en base a la proporción de mallas predeterminada.

8

Factor o diferencia en mm/pulgadas para el escalado
Modificación de un tamaño al próximo tamaño.

9

Medidas del tamaño básico:
Estos valores no son modificables.
Medidas de la forma estándar de Stoll (mm) o entrada manual de las medidas (mm) en la columna < * 6 > (tamaño básico).

10

Medidas del tamaño básico en la columna < * 6 >.
Los valores son modificables. O entrar valores nuevos directamente en la columna vacía.

11

Visualizar e imprimir tabla de medidas

12

Archivar todos los datos de ShapeSizer en un archivo (*.shz).

Si los otros tamaños se crean partiendo del tamaño básico < * 6 >, entonces se aplican los atributos.

    5

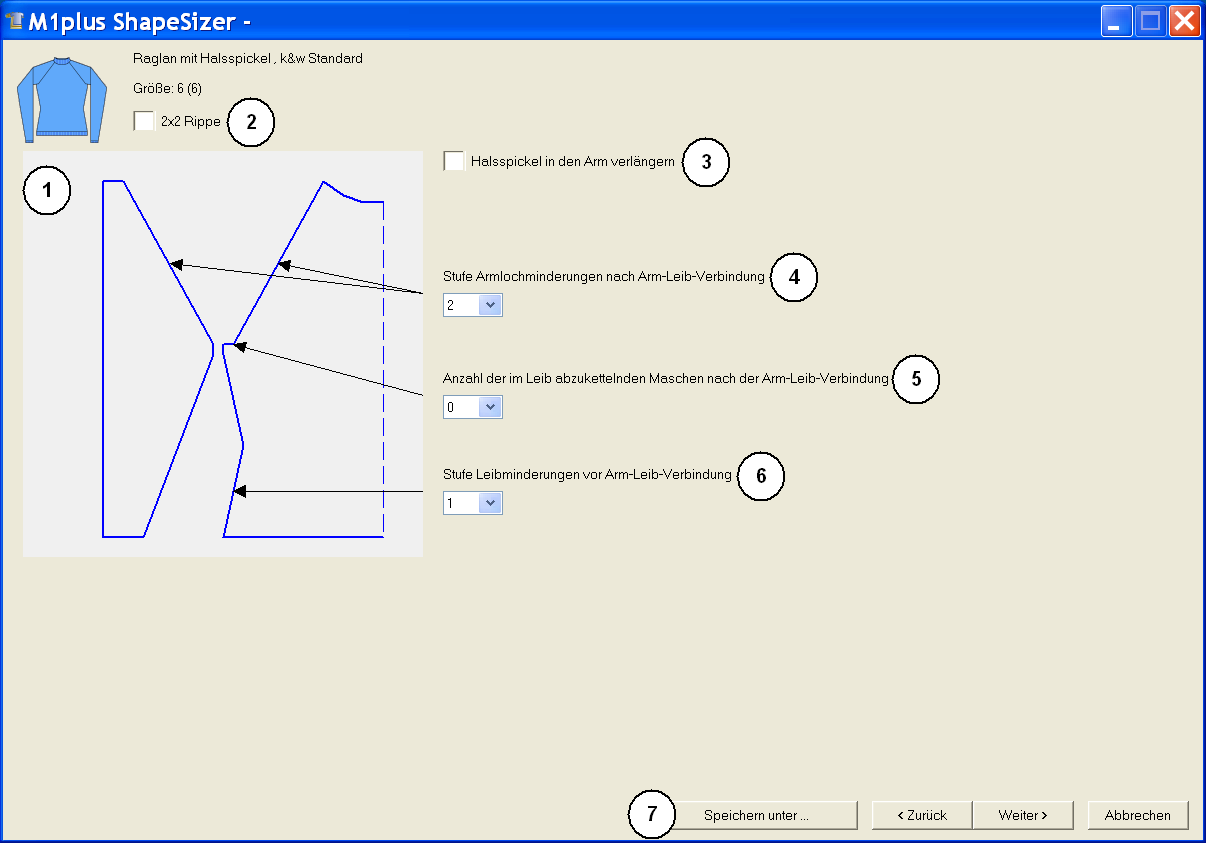

    Abrir la próxima ventana de diálogo con Siguiente>.

Nº

Función

1

Representación gráfica de los cantos de forma

2

Formas predeterminadas para 2x2 acanalado como diseño básico

3

Indicación de la anchura de paso para los menguados después de la conexión manga-cuerpo

4

Número de mallas a remallar en la sisa del cuerpo.
El número de mallas se resta al número original y se recalcula la sisa.

5

Indicación de la anchura de paso para los menguados antes de la conexión manga-cuerpo

6

Guardar la tabla de tamaños como *.shz

    6
    Abrir la próxima ventana de diálogo con Siguiente>.
  1. Si la tabla de tamaños todavía no fue guardada como archivo *.shz, aparece el diálogo Guardar como.

¡Al guardar prestar atención a la ruta!

    7
    Guardar tabla de tamaños.
  1. El tamaño seleccionado es guardado como archivo shp en el directorio y los datos son visualizados en la próxima ventana de diálogo.

Denominación de los archivos generados automáticamente:

Nº

Significado

1

Nombre del forma

2

B = Forma básica (corresponde al tamaño básico <*6>)
01 = Tamaño 1
02 = Tamaño 2
etc.

3

Tipo de elemento de forma:
Delantero / Espalda / Manga / Cuello

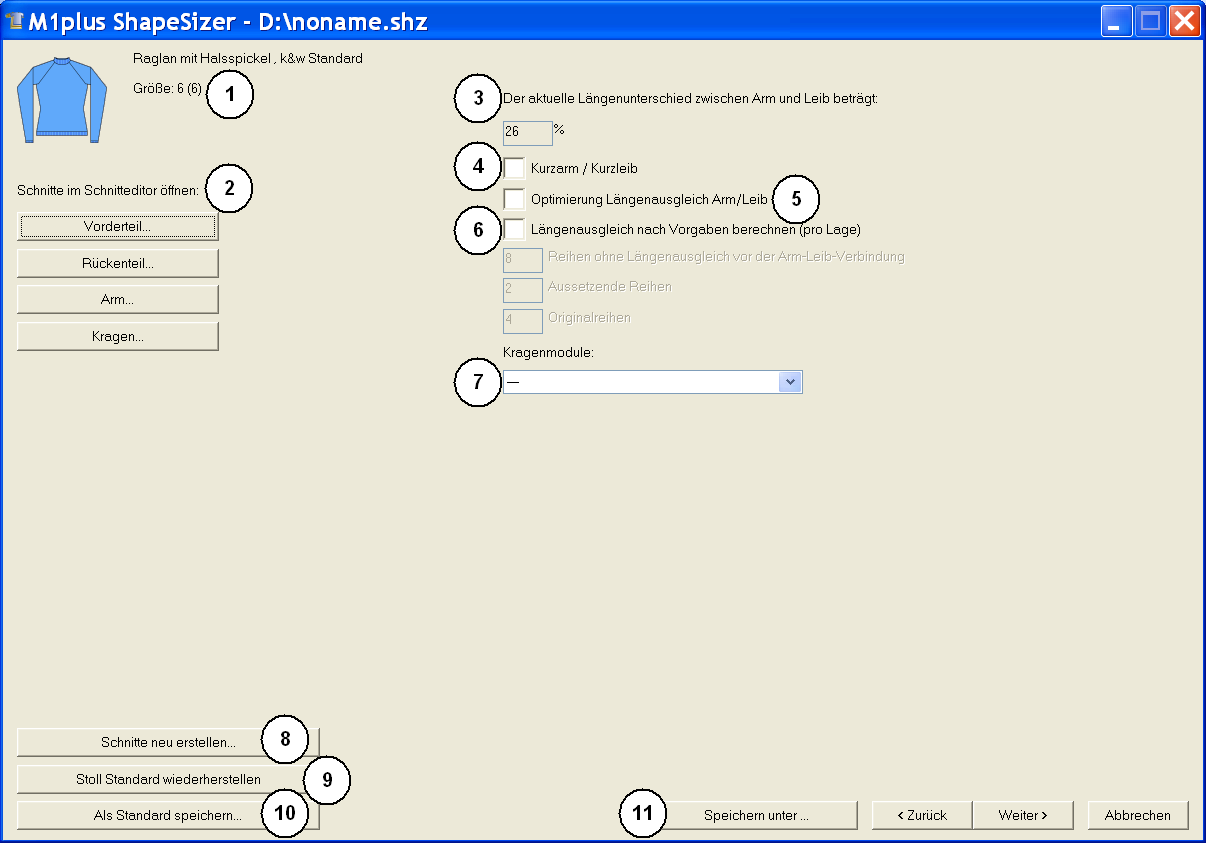

Nº

Función

1

Representación gráfica del corte seleccionado con indicación de tamaño

2

En el editor de cortes abrir los elementos de forma del tamaño seleccionado.

3

Diferencia de longitud porcentual entre cuerpo y manga.

4

Selección manga corta /cuerpo corto

5

Optimizar el tiempo de tisaje tejiendo las mangas y el cuerpo en forma alternada.

6

Selección del tipo de tisaje para el elemento cuello.

7

Los archivos de cortes modificados en el editor de cortes (*.shp) se borran y en base a los datos del archivo shz se crean nuevos archivos de cortes (*.shp).
El editor de cortes se abre utilizando el ShapeSizer.

8

Estándar propio (archivos defaultuser) son borrados del directorio y los archivos defaultform son utilizados.

9

Guardar modificaciones de atributo como estándar propio defaultuser_... .shp .
Si un directorio contiene archivos defaultuser se utilizarán estos datos para abrir la forma en el ShapeSizer.

10

Guardar la tabla de tamaños como archivo *.shz.

    8

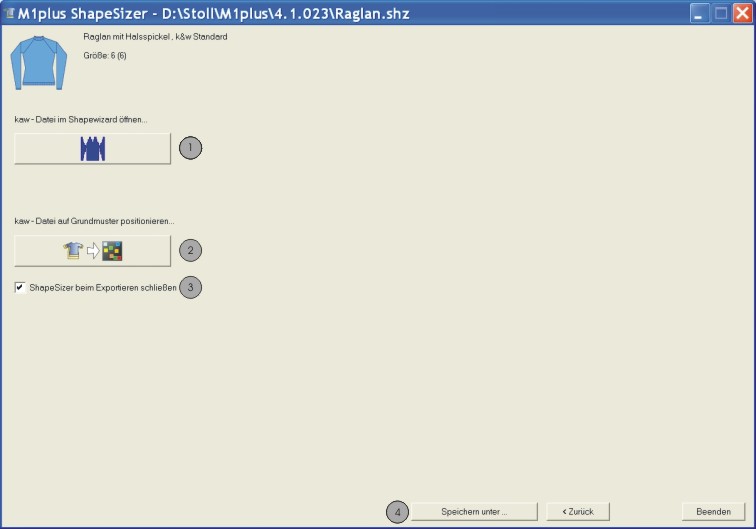

    Abrir la próxima ventana de diálogo con Siguiente>.
  1. Se determinan k&w Arrangements y se guardan como archivo kaw en el mismo directorio.

Nº

Función

1

Abrir el archivo kaw en el ShapeWizard.
El ShapeSizer se cierra.

2

Colocar el archivo kaw sobre el diseño básico M1plus ya creado.
: Si todavía no se creó ningún diseño básico aparece el diálogo Muestra nueva

3

El ShapeSizer es cerrado después de posicionar el archivo kaw sobre el diseño básico

El ShapeSizer no es cerrado después de posicionar el archivo kaw sobre el diseño básico

4

Guardar la tabla de tamaños como archivo *.shz.

El tamaño seleccionado en la tabla será archivado con el mismo nombre en el mismo directorio de las archivos (*shz).

    9
    Presionar tecla con la casilla de verificación (3) activada.
  1. Se coloca el archivo kaw sobre la muestra abierta.

Al abrir y posicionar un archivo kaw los k&w Arrangements son visualizados como k&w Arrangements locales en el diálogo Módulos bajo .
