Crear forma en el ShapeSizer y abrirla en la muestra
Abrir forma y elaborar en el ShapeSizer:
- 1
- A través del menú / abrir el programa ShapeSizer.
- 2
- En la visión de conjunto abrir la forma deseada con doble clic.
- o -
Seleccionar forma y pulsar la tecla Siguiente>.
- Aparece la próxima ventana del ShapeSizer.
- 3
- Entrar unidades de medida y densidad de malla.
- La unidad de medida y la densidad de mallas son utilizadas para continuar el procesamiento.
- 4
- Abrir la próxima ventana de diálogo con Siguiente>.
- 5
- Crear tamaño básico en la columna < * 6 >.
- 6
- Abrir la próxima ventana de diálogo con Siguiente>.
- 7

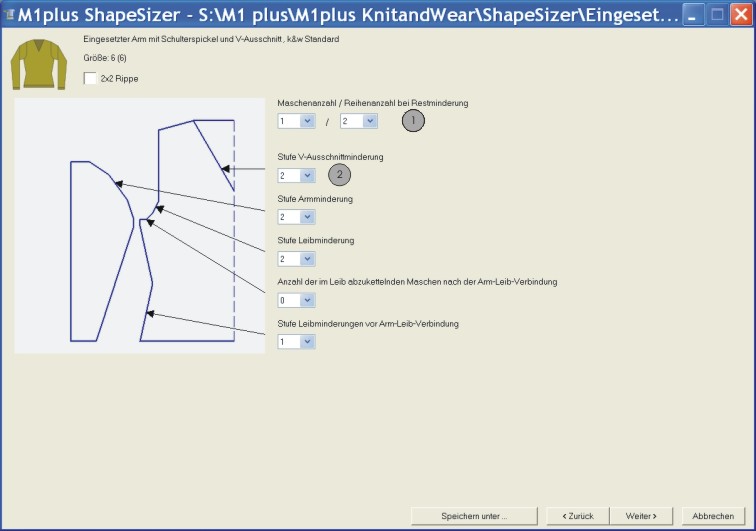

- Entrar formas predeterminadas.
|
Nº |
Función |
|---|---|
|
1 |
El número de mallas existentes en la línea final de la manga deben ser transferidas al cuerpo.
|
|
En ese momento se puede definir el paso del menguado restante. Igualmente el número de pasadas de tisaje entre los menguados. | |
|
2 |
Paso de menguado en el escote en V |
Opciones de ajuste para menguado restante
|
Mallas (A) |
Pasadas (B) |
Función |
|---|---|---|
|
1 |
1 |
En el menguado restante se teje una pasada en el cuerpo en L0 y a continuación se mengua una malla (L0+L1) de la manga. La relación entre la manga (A) y el cuerpo (B) es 1:1. |
|
1 |
2 |
En el menguado restante se tejen dos pasadas en el cuerpo en L0 y a continuación se mengua una malla (L0+L1) de la manga. La relación entre la manga (A) y el cuerpo (B) es 1:2. |
|
1 |
1-2 |
En el menguado restante se tejen dos pasadas en el cuerpo en L0 y se mengua una malla (L0) en la manga. A continuación se teje una pasada (L0) y se mengua una malla (L1). La relación entre la manga (A) y el cuerpo (B) es 1:3. |
|
2 |
1 |
En el menguado restante se teje una pasada en el cuerpo en L0 y a continuación se menguan dos mallas (L0+L1) en la manga. La relación entre la manga (A) y el cuerpo (B) es 2:1. |
|
2 |
2 |
En el menguado restante se tejen dos pasadas en el cuerpo en L0 y a continuación se menguan dos mallas (L0+L1) en la manga. La proporción entre la manga (A) y el cuerpo (B) es 2:2 (=1:1). |
|
2 |
1-2 |
En el menguado restante se tejen dos pasadas en el cuerpo en L0 y a continuación se menguan dos mallas (L0) de la manga. La proporción entre la manga (A) y el cuerpo (B) es 2:3 (=1:1,5). |
- 8
- Abrir la próxima ventana de diálogo con Siguiente>.
- Si la tabla de tamaños todavía no está guardada como archivo shz, automáticamente aparece una ventana para guardar los datos.
- 9
- Después de guardar la tabla de tamaños aparece la próxima ventana de diálogo.
- o -
Abrir la próxima ventana de diálogo con Siguiente>.
Al abrir la ventana, el tamaño seleccionado es guardado como archivo shp en el directorio y los datos son visualizados en la ventana de diálogo.
- 10
- Abrir el elemento a modificar bajo .
- Delantero
- Espalda
- Manga
- Cuello
- 11
- Efectuar modificaciones en el editor de cortes:
- Tipo de menguado + anchura de menguado
- Tipo de aumento + anchura de aumento
- Ocultar + anchura de ocultación
|
|
|
|---|---|
|
Escote por encima |
Escote por debajo |
Las modificaciones en el tamaño de referencia también se utilizan para los otros tamaños.
- 12
- Abrir la próxima ventana de diálogo con Siguiente>.
- Se determinan k&w Arrangements y se guardan como archivo kaw en el mismo directorio.
- 13
- Pulsar la tecla
con la casilla de verificación activada.
- Se coloca el archivo kaw sobre la muestra abierta.
