Editar marcas

I. Visualizar marcas Fair Isle:

En el estado de la muestra Muestra básica puede editar las marcas Fair Isle (menguado en varios pasos) en la vista de la forma.

    1
    Cargar el estado de la muestra muestra básica con .
    2
    Abrir la vista de formas mediante la tecla .
  1. La forma con las secuencias de tisaje determinadas y las marcas Fair Isle son visualizadas.

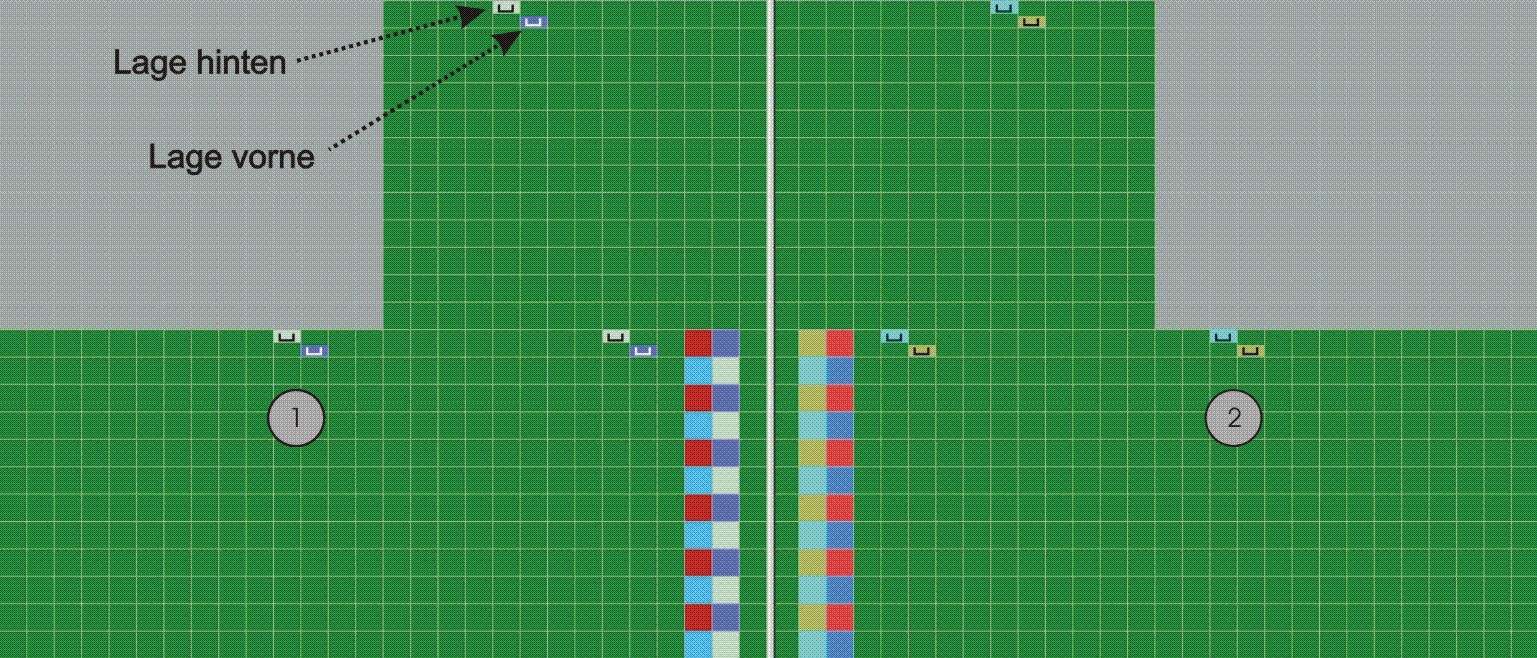

Menguado en varios pasos en la vista de la forma.

Nº

Significado

1

Canto de forma izquierdo con marcas para menguado en varios pasos.
Colores distintos para L0 y L1.

2

Canto de forma derecho con marcas para menguado en varios pasos.
Colores distintos para L0 y L1.

II. Desplazar marcas:

    1
    Invocar Inicializar marcas para menguado en varios pasos en el menú contextual de la vista de la forma.
    2
    Colocar el cursor en la marca y desplazar la marca manteniendo presionado el botón izquierdo del ratón.

Las marcas sólo pueden ser desplazadas en la misma pasada.

III. Borrar marcas:

Tipos de marcas

Menguado en varios pasos infrapuesto

Menguado en varios pasos sobrepuesto

    1
    Seleccionar el tipo de marca o en la barra de herramientas Atributos de la forma.
  1. La selección se activa.
    2
    Seleccionar adicionalmente la tecla .
    3
    Hacer clic en la marca con el botón izquierdo del ratón.
  1. La marca es borrada.
    4
    Seleccionar la capa deseada para borrar las marcas.



Función

Es posible borrar en L0 y en L1

Es posible borrar en L0

Es posible borrar en L1

IV. Insertar y modificar marcas:

    1
    Seleccionar el tipo de marca o en la barra de herramientas Atributos de la forma.
    2
    Entrar el ancho de superposición deseado bajo .
    3
    Hacer clic en la marca existente con el botón izquierdo del ratón y sobrescribir.
    -  o  -
    Insertar la marca en la posición nueva con el botón izquierdo del ratón.

Icono

Función

Marca de menguado con malla infrapuesta (Estándar)

Marca de menguado con malla sobrepuesta

Selección de la ancho de superposición 1-3



Anchura de superposición 1 = Variador en 1 aguja

Anchura de superposición 2 = Variador en 2 aguja

Anchura de superposición 3 = Variador en 3 aguja

Selección de las capas para la inserción de las marcas

Al modificar el ancho de superposición las marcas deben ser recalculadas manualmente.
