Modificar longitudes de mallas

Utilizar diferentes longitudes de malla dentro de una pasada de mallas (PTS):

1: Seleccionar el sector de muestra en el cual se debe utilizar otra longitud de malla.

Si el sector se crea mediante una selección de columnas, se debe prestar atención de no modificar la longitud de malla en el comienzo.

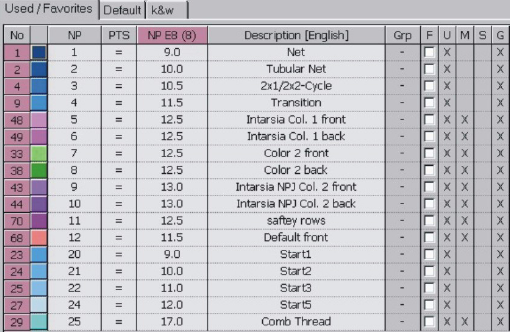

2: Asignar a la selección otra (o una nueva) longitud de mallas de la tabla de longitud de mallas o una longitud nueva.

Seleccionar una entrada no utilizada en la tabla de longitudes de mallas, adaptar las indicaciones y aplicar a la muestra.
Insertar un valor nuevo en la tabla de longitudes de malla y definir el cerraje.

3: Cambiar las longitudes de malla utilizando la función de dibujo .

Resultado:

4: Borrar las selecciones con .

5: Abrir el diálogo Configuración a través del menú Parámetros de la muestra / Configuración....

6: En la ficha Otros ajustes, bajo Longitud de mallas variable, activar la casilla de verificación Distintas longitudes de malla por pasada técnica.

7: Confirmar el ajuste por medio de Aceptar.
