Corregir el guiahilos de intarsia con YCI

Después de determinar los valores de frenado (corrección desde la máquina) en algunos casos adicionalmente se necesitará de una corrección de guiahilos adicional (corrección desde la muestra).

I. Comandos

II. Entrar la corrección de guiahilos YCI en la columna de control:

En la columna de control está entrado el índice YC en la muestra completa de forma predeterminada.
Este índice YC contiene una tabla con todos los guiahilos utilizados en la muestra sin valor de corrección.

  1. La muestra está cargada en el estado de muestra básico .
    1
    En la vista de símbolos mostrar la columna de control.
    2
    Colocar el cursor en la columna de control y abrir el menú contextual con el botón derecho del ratón.

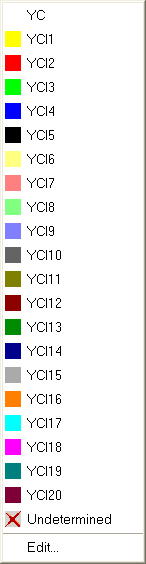

Índice de corrección de guiahilos

YCI

20 tablas indirectas de corrección (índice) son posibles

  • YC:
    Tabla con todos los guiahilos de intarsia utilizados en la muestra sin valores de corrección.
    : De este modo desactiva valores de corrección existentes.
  • YCIn: n = 1-20
    : En cada tabla puede definir correcciones para todos los 32 guiahilos.
  • Edición...:
    Se abrirá el Editor de Setup2.
    3
    Seleccionar el índice deseado (color).
    4
    Entrar el índice seleccionado (color) en el sector deseado de la columna de control .

Si se necesitan diferentes tablas de corrección en la muestra, deberá entrar diferentes índices por sectores (colores) en la columna de control.

    5
    Completar muestra.
  1. Los guiahilos deben estar posicionados en las barras.
    En el Editor de Setup2 se entraron tablas con Don’t Care (sin valores de corrección) para cada índice.

Los valores de corrección para guiahilos de intarsia se determinan en la máquina y se entran en el Editor de Setup2 bajo el correspondiente YCIn.
