Diferentes opciones para modificar la longitud de malla

I. Llamar la tabla de longitudes de malla y modificar entrada:

  1. La muestra está cargada en el estado de muestra Muestra básica .
    1
    En la Vista de símbolos Base colocar el cursor en la columna de control para longitud de malla delante / atrás y pulsar el botón derecho del ratón.
    -  o  -
    En la barra de herramientas Acciones de la aguja - Longitud de malla abrir el menú contextual Longitud de malla con junto al o .
  1. Aparece el menú contextual Longitud de malla con las longitudes de malla utilizadas y los favoritos.
    2
    Colocar el cursor en la entrada a modificar y pulsar el botón derecho del ratón.
    3
    Hacer clic en el menú contextual Editar entrada.
    -  o  -
    Hacer clic en el menú contextual Longitud de malla Otros valores....

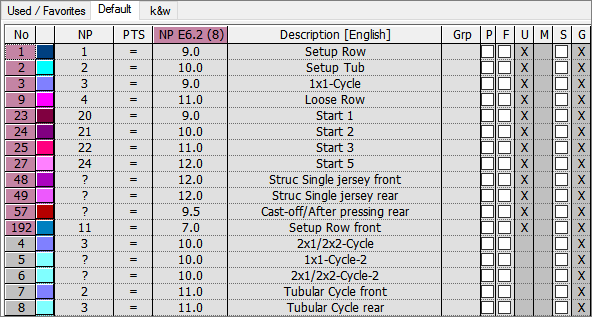

  1. Aparece la Tabla de longitud de mallas.

También puede llamar la Tabla de longitud de mallas a través de Parámetros de la muestra.

Denominaciones en la tabla de longitud de malla

Columna

Visualización

No.

Numeración consecutiva de las entradas

Color

Color de la entrada en las columnas de control

NP

Visualización del índice para la asignación indirecta / directa de la longitud de mallas

PTS

Indicación para NPJ o PTS (Power Tension Setting).

Valor de cerraje para galga E

Valor de cerraje utilizado dependiendo de la galga de la máquina

Descripción

Comentario para la entrada

Grupo (Grp)

La agrupación de valores de cerraje es visualizada.

Columnas de estado

Visualizar el estado de la entrada

Las columnas de estado

Columna

Denominación

Utilización

F

Favoritos

Las entradas marcadas se visualizan en el diálogo de selección de la columna de control.

U

Utilizado (Used)

Entradas marcadas con x se están utilizando en la muestra.

M

Modificado

Las entradas marcadas con x se modificaron en relación a los datos globales de la muestra. Entradas añadidas o establecidas como favoritos también se marcan con x. Éste se puede restablecer con la función Restablecer estado modificado del menú contextual de la tabla.

S

Sintral

Aquí aparece una x si se ha aplicado el valor de la función Sintral.

Setup2

Entradas marcadas con x se aplican al archivo (.setx)

Ejemplo:
Creación de una secuencia en la cual se utiliza solo un archivo Setup2 para todos los elementos de la secuencia.

G

Global

Aquí se mostrará una x, si se ha aplicado el valor de la tabla global de longitud de mallas.

II. Establecer favoritos en la tabla de longitud de mallas:

    1
    Invocar la Tabla de longitud de mallas.
    2
    Hacer clic en la entrada deseada en la columna de estado F.
    3
    Cerrar la tabla con .
  1. La entrada marcada es mostrada en la lista de selección y puede ser insertada en la muestra.

Con esto la entrada es colocada automáticamente en Modificada.
En el menú contextual de la Tabla de longitudes de malla se puede restablecer el estado a través de Restablecer estado modificado.

III. Añadir nueva entrada en tabla de longitud de mallas:

    1
    Invocar la Tabla de longitud de mallas.
    2
    Abrir el menú contextual.
    3
    Seleccionar Insertar nueva entrada en el menú contextual.
  1. Una nueva entrada es añadida al final de la tabla.
    4
    Definir ajustes predeterminados en las columnas de la nueva entrada.
    5
    Cerrar la tabla con .
  1. Las modificaciones se guardan en la tabla.

Al guardar la muestra se guardan las modificaciones en el archivo mdv.

IV. Aplicar entrada de la tabla de longitud de mallas a la muestra:

  1. La muestra está cargada en el estado de muestra Muestra básica .
    1
    Invocar la Tabla de longitud de mallas.
    2
    Seleccionar una entrada en la tabla a través del número de columna o del color.
    3
    Hacer clic en la correspondiente columna de control y pasada de la Vista de símbolos [Base].
  1. La longitud de mallas es entrada en la columna de control.

V. Aplicar la entrada de la tabla de longitud de mallas a un módulo local:

Efectuar las modificaciones en el módulo antes de dibujar.

  1. La muestra está cargada en el estado de muestra Muestra básica .
    1
    Seleccionar el módulo local y abrirlo.
  1. Se abrirá el Editor de módulos.
    2
    Invocar la Tabla de longitud de mallas.
    3
    Seleccionar una entrada en la tabla a través del número de columna o del color.
    4
    Hacer clic en la correspondiente columna de control para Longitud de malla delante / atrás del Editor de módulos.
  1. La longitud de mallas es entrada en la columna de control.
    5
    Cerrar el editor de módulos con x.
  1. El diálogo Módulo: XXX para aplicar las modificaciones es abierto.
    6
    Bajo Aplicar seleccionar el ajuste deseado para la aceptación de datos.
    7
    Cerrar el diálogo con Sí.
  1. Los datos seleccionados de las pasadas de tisaje del módulo son aplicadas a las pasadas de tisaje de la muestra.

Diferentes valores de longitud de malla se encuentran en una pasada de muestra.
