Diferentes opciones para modificar la corrección del variador

I. Llamar la tabla de corrección del variador y modificar entrad a

  1. El estado de muestra Muestra básica está cargado.
    1
    En la vista de símbolos colocar el cursor en la columna de control para corrección del variador y presionar el botón derecho del ratón.
  1. Aparece el menú contextual con los favoritos de la Tabla de correcciones de variador.
    2
    Colocar el cursor en la entrada a modificar y pulsar el botón derecho del ratón.
    3
    Hacer clic en el menú contextual Editar entrada.
    -  o  -
    En el menú contextual de la columna de control Corrección del variador (VCI) seleccionar Otros valores....

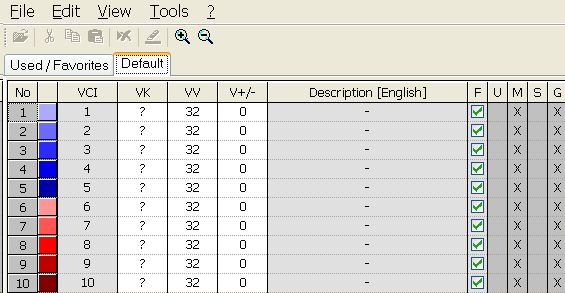

  1. Aparece la Tabla de correcciones de variador.

También puede llamar la Tabla de correcc. del variador a través del menú Parámetros de la muestra / Corrección del variador....

Denominaciones en la tabla de correcciones del variador

Columna

Función

Indicación

Área de ajustes

VCI

Funciones de la corrección del variador

Índice

1-50

VK

Corrección del variador



A (-Z)

Dirección de la corrección

Corrección hacia la izquierda

<

Corrección hacia la derecha

>

Valor de corrección



0-10

Valor indefinido

?

VV

Velocidad del variador



32-1

V+/-

Sobrevariador



1-24

Otros comandos de variador se visualizan de acuerdo con el tipo de máquina utilizado.
