Diferentes opciones para modificar estiraje auxiliar

I. Llamar la tabla de estiraje auxiliar y modificar la entrada:

  1. Realizar modificaciones en el estado de muestra Muestra básica.
    1
    En la Vista de símbolos colocar el cursor sobre la columna de control para estiraje auxiliar y presionar el botón derecho del ratón.
  1. Aparece el menú contextual Estiraje auxiliar con los favoritos de la Tabla de estiraje auxiliar.
    2
    Colocar el cursor en la entrada a modificar y pulsar el botón derecho del ratón.
    3
    Hacer clic en el menú contextual Editar entrada.
    -  o  -
    En el menú contextual de la columna de control Estiraje auxiliar seleccionar Otros valores....

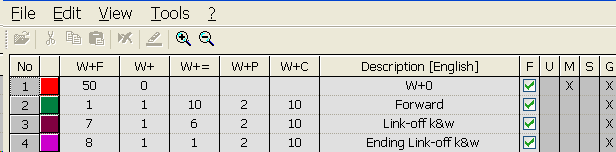

  1. Aparece la Tabla de estiraje auxiliar.

También puede llamar la Tabla de estiraje auxiliar a través del menú Parámetros de la muestra / Estiraje auxiliar....

Denominaciones en la tabla de estiraje auxiliar

Columna

Significado

No.

Numeración consecutiva de las entradas

Color

Color de la entrada

W+F

Índice para la asignación indirecta del valor de estiraje auxiliar
(Menú de estiraje auxiliar)

W+

Abrir / cerrar el estirador auxiliar

W+=

Valor de las revoluciones del estirador auxiliar

W+P

Valor de la presión de apriete del estirador auxiliar

W+C

Indicación del número del sistema para el control del estirador auxiliar

Descripción

Comentario referente a la entrada

Columnas de estado

Visualizar el estado de la entrada
