Dibujar estructura con colores de hilo

Dibuje la muestra completa sólo con colores de hilo.
No es recomendable utilizar colores de hilo y de guiahilos en una muestra.

I. Dibujar estructura jersey con listra de color

1: Ajustar el Color del hilo / guiahilos para el fondo en la barra de herramientas Representación de muestras.

Se representarán los colores de hilo dibujados.

2: Seleccionar el color de hilo deseado en la barra de herramientas Colores de la muestra de la Vista de símbolos [Base].

De forma predeterminada, el M1plus definirá un guiahilos para cada color dibujado.

3: Entrar el color de hilo para la listra de color a través de las columnas de control Pasadas de muestra o Pasadas técnicas de la vista de símbolos.
- o -
Crear una selección de pasadas a través de la columna de control y rellenar la selección con la función de dibujo .

Recomendación:
Dibujar sólo un número par de pasadas del color en la muestra.

II. Abrir el diálogo Asignación de campos de hilo:

1: En la barra de herramientas Representaciones de muestras hacer clic en la tecla .

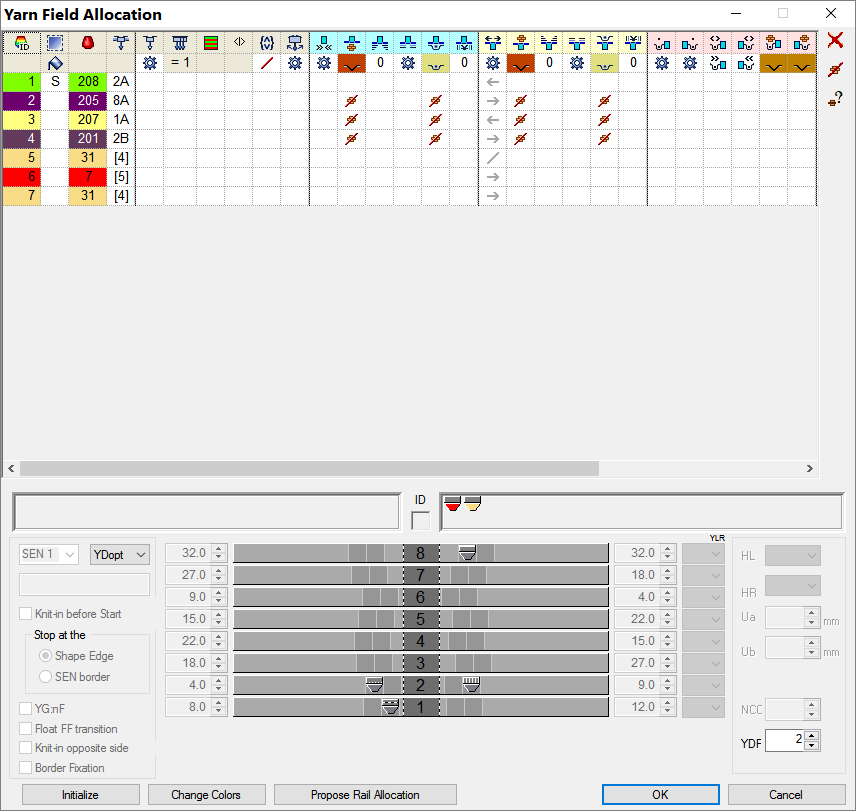

Son abiertos el diálogo Asignación de campos de hilo y la Vista de campos de hilo con todos los campos de hilo existentes en la muestra.

III. Columnas estándar en el diálogo Asignación de campos de hilo:

Encabezado de tabla:

1ª fila: todos los símbolos para la identificación de las columnas de la tabla
2ª fila: Especificaciones estándar para la columna (especificaciones de globalparameters.mdv)

	Significado
ID de campo de hilo	Visualizar todos los campos de hilo con número y color : Campos de hilo Lost & Found Visualización de los campos de hilo borrados o que ya no se pueden asignar.
Seleccionar campos de hilo	Seleccionar campos de hilo individualmente o de a varios. Selección múltiple: Ctrl + botón izquierdo del ratón Seleccionar campos de hilo que no formen un conjunto (aditivo) Mayús +botón izquierdo del ratón Seleccionar campos de hilo que forman un conjunto
	*	Identificación para nuevos campos de hilo que resultan de modificar la muestra básica.
	/	Símbolo de separación
	S	Identificación para campos de hilo aún no visibles Ejemplo:Guiahilos utilizado en una función Sintral o en módulos
	Rellenado de una selección con el valor seleccionado
Color del hilo	Lista de colores de hilo o de guiahilos utilizados en la muestra con sus correspondientes números de color : Los colores de vanisado se visualizan con colores de primer plano y de fondo.
Número de guiahilos	Denominación del guiahilos o número del guiahilos asignado (ID)
	Denominación del guiahilos		1A, 2A,..	Los guiahilos están asignados a una barra
	Indefinido		[n]	Los guiahilos no están asignados a ninguna barra. n = Indicación del número del guiahilos (ID)

Puede mostrar y ocultar todas las demás columnas.

IV. Utilizar varios guiahilos por campo de hilo:

Columna	Significado	Función
	Tejer con sistemas múltiples	Definir el número de guiahilos por campo de hilo

1: Seleccionar guiahilos.
- o -
en la columna de la tabla seleccionar el campo de hilo deseado.

La pasada seleccionada obtiene un fondo celeste (= selección)

En la vista de campos de hilo, un campo de hilo seleccionado puede ser reconocido por el marco en movimiento que lo circunda y las líneas de rayado doble.
Todos los campos de hilo con rayado simple están asignados al mismo número de ID de guiahilos.

2: Posicionar el cursor en la pasada seleccionada de la columna y llamar el menú contextual.

3: De la lista de selección seleccionar el número deseado de guiahilos.
Ejemplo:Ajustar el número .

4: Hacer clic en el elemento de menú Valor y a continuación en la celda deseada.

La cifra es insertada en la celda y para el segundo guiahilos es creado un nuevo campo de guiahilos.

5: Confirmar el diálogo Asignación de campos de hilo con OK.

Los ajustes se aplican.

V. Modificar la asignación de los guiahilos:

Posibilidades:

Asignar un guiahilos a un número de ID de guiahilos existente
Crear un nuevo número de guiahilos (ID)

Ejemplo:Asignar un guiahilos de la muestra a un guiahilos para puño.

Columna	Significado	Función
	Número de guiahilos	Modificar un número de ID de guiahilos de un campo de hilo o crear uno nuevo.

Si posiciona el cursor en un símbolo de guiahilos se visualiza el número (ID) del guiahilos en el campo de visualización ID.

1: Seleccionar guiahilos.

La pasada obtiene un fondo celeste

2: Posicionar el cursor en la columna y llamar el menú contextual con el botón derecho del ratón.

Una lista de selección con todos los números de guiahilos (ID) es visualizada.

Selección	Significado
[n]	n = Indicación del número de ID del guiahilos sin denominación de algún guiahilos
[n] Denominación del guiahilos	n = Indicación del número de ID del guiahilos con denominación de un guiahilos
Nuevo	Crear un nuevo número de guiahilos (ID)

3: Seleccionar el guiahilos para puño (2B o 6A) deseado.

4: Confirmar el diálogo Asignación de campos de hilo con OK.

Los ajustes se aplican.

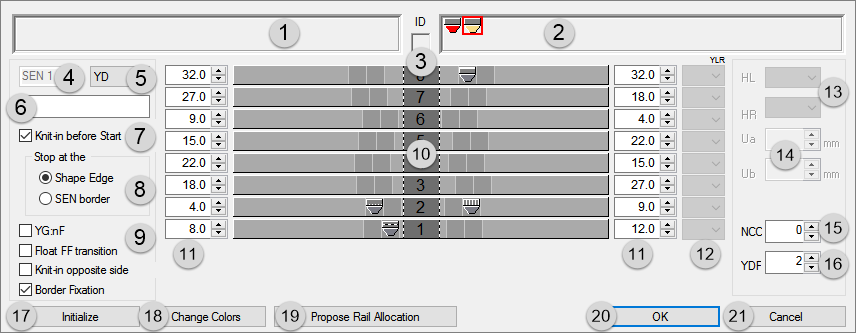

VI. Ocupación de guiahilos en el diálogo Asignación de campos de hilo:

Nº	Significado
1		Visualización de los guiahilos requeridos pero indefinidos en el borde izquierdo del tejido.
2		Visualización de los guiahilos requeridos pero indefinidos en el borde derecho del tejido.
3	ID	Visualización del número de ID del guiahilos con el cursor posicionado en el símbolo del guiahilos.
4	SEN	Posición inicial del guiahilos en los sectores SEN
5	YD	Visualización de los diferentes escalonamientos de guiahilos Con Setup1: sólo es posible un YD Con Setup2: YDn: n = 1 – 20 YDopt: Activación en configuración
6	Comentario	Asignar un comentario (denominación) al guiahilos seleccionado
7	Pasada de entrada antes del comienzo			Los guiahilos no entrarán tejiendo antes del hilo de separación
7	Pasada de entrada antes del comienzo			Los guiahilos entrarán tejiendo antes del hilo de separación
8	Parar en	Solo posible en caso de estar activado Entrar tejiendo antes del comienzo
			Borde de la forma		Los guiahilos entrarán tejiendo antes del hilo de separación y se pararán en el borde de la forma (#L / #R).
			Borde SEN		Los guiahilos entrarán tejiendo antes del hilo de separación y se pararán en el borde SEN.
9	YG:nF		El guiahilos no se parará en los contadores #L y #R.
	YG:nF		El guiahilos se parará en los contadores #L y #R y seguirá la forma.
	Flotar la transición FF		Un guiahilos al final es desplazado a la posición inicial de acuerdo con el ajuste en la asignación de campos de hilo.
	Flotar la transición FF		Un guiahilos al final es desplazado a su posición inicial sin tejer. : Aplicación: Con hilo de trama / tejidos técnicos.
	Entrar tejiendo lado opuesto		Basado en su posición inicial, un guiahilos permanece en el lado correspondiente.
	Entrar tejiendo lado opuesto		Un guiahilos es tejido hacia el lado opuesto a su posición inicial antes del comienzo. : Aplicación: En MC con pinzado corte unilateral.
10	Representación gráfica de los carriles de guiahilos	Ocupación de carriles de guiahilos en los cantos izquierdo y derecho del tejido (YG)
11		Tablas para la definición de las distancias de guiahilos en los cantos izquierdo / derecho del tejido : En la lista de selección YD, seleccionar el YDn deseado.
12	YLR	Intercambiar los guiahilos de los carros derecho e izquierdo (tándem)
13	Posición de parada de los guiahilos	HL	Indicación para la posición inicial izquierda		El rango de valores visualizado depende de las posiciones de parada disponibles para ese guiahilos.
13	Posición de parada de los guiahilos	HR	Indicación para la posición inicial a la derecha
14	Valor de acción	Ua	Valor de acción desde el centro del bloque de guiahilos hasta el tope del arrastrador de guiahilos en el lado izquierdo		Entrar valores para la anchura de hendidura variable de los guiahilos de vanisado tipo U+/-. El valor de acción puede ser asimétrico dependiendo de la dirección. Valor mínimo 11.5 mm Valor máximo 23.0 mm
14	Valor de acción	Ub	Valor de acción desde el centro del bloque de guiahilos hasta el tope del arrastrador de guiahilos en el lado derecho
15	Profundidad de pinzado	Entrar la profundidad de pinzado de la aguja de pinzado y corte para el guiahilos seleccionado
16	YDF	Distancia de guiahilos adicional durante el tisaje en forma
17	Inicializar	Restablecer los ajustes al estado original : Los campos de hilo Lost&Found pueden ser conservados o descartados.
18	Cambiar colores	Los colores de hilo de los guiahilos posicionados en barras serán cambiados en colores de guiahilos y visualizados en la vista de campos de hilo
19	Proponer ocupación de barras	Abrir el diálogo para calcular la ocupación de guiahilos : Recomendable al utilizar más de 16 guiahilos.
20	Aceptar	Cerrar el diálogo con guardar
21	Cancelar	Cerrar el diálogo sin guardar

1: Permitir que el procesamiento técnico asigne los guiahilos automáticamente a los carriles y defina el tipo de guiahilos.
- o -
Asignar los guiahilos a los carriles de forma manual.

VII. Utilización de escalonamiento de guiahilos automático YDopt:

YDopt solo posible en máquinas OKC a partir de V 2.5.
El procesamiento técnico determina la posición de parada optimizada en el borde del tejido. Los guiahilos utilizados frecuentemente se encuentran lo más cercanos al borde del tejido que sea posible, los menos utilizados más alejados.

1: A través del menú Parámetros de la muestra / Configuración... abrir el diálogo Configuración.

2: En la ficha Otros ajustes bajo YD Distancia del guiahilos desde del borde del tejido realizar ajustes:

YD Distancia del guiahilos desde el borde del tejido
Optimizar YD por pasada (YDopt)
	Sin escalonamiento de guiahilos automático
	Escalonamiento de guiahilos automático activado
	Campo de entrada	1/16" distancia primer guiahilos	Ajustar la distancia entre guiahilos parados y el borde del tejido. Rango de valores 0-20 1/16 pulgadas (NIC) Ajuste estándar: 4
	Campo de entrada	1/16" distancia escalonamiento	Ajustar la distancia entre los guiahilos parados. Rango de valores 1-20 1/16 pulgadas (NIC) Ajuste estándar: 6

3: Confirmar el ajuste por medio de Aceptar.

El ajuste es visualizado en el diálogo Asignación de campos de hilo.
