Definir ciclos para la regulación de longitud

I. Crear ciclo:

  1. La muestra básica está cargada.
    1
    Seleccionar las pasadas que deben formar un ciclo.

La altura de un ciclo debe contener un ritmo de tisaje que se pueda repetir.

    2
    Abrir el diálogo Ciclos a través del menú Parámetros de la muestra / Ciclo....
    -  o  -
    Pulsar la combinación de teclas Ctrl+R.

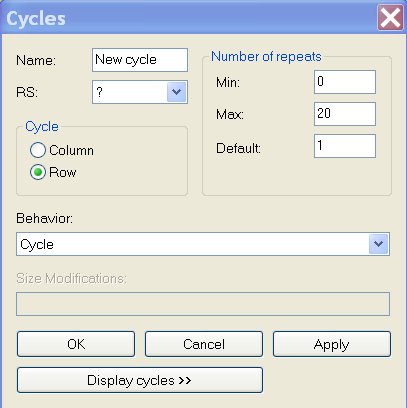

  1. Se abre el diálogoCiclo.

Elemento

Función

Estándar

Nombre

Entrar la denominación

Nuevo ciclo

RS

Conmutador de ciclos utilizado

?

Ciclo

Columna

Ciclo de anchura



Pasada

Ciclo de longitud

Pasada

Número de repeticiones

Mín.:

Repetición mínima

0

Máx.:

Repetición máxima

20

Estándar

Factor de repetición

1

Comportamiento

Lista de selección

Tipo de ciclo

Ciclo

    3
    Realizar los ajustes en el diálogo Ciclos.
  1. Automáticamente está predefinida la opción Pasada bajo Ciclo y Ciclo en la lista de selección bajo Comportamiento.
    4
    Establecer el nombre (denominación) bajo ciclo.
    5
    Entrar los ajustes para Mín.:, Máx.: y Estándar.
    6
    Seleccionar los ajustes para RS (conmutador de ciclos).
    7
    Hacer clic en la tecla Aplicar.
  1. La marca de ciclo es entrada en la vista de símbolos.
    8
    Activar la Tabla de ciclos por medio de Visualizar ciclos>>.
  1. Se enumeran todos los ciclos de la muestra.
    9
    Cerrar ventana.
    10
    Borrar las selecciones con .

II. I. Crear ciclo entrelazado:

Un ciclo puede contener otros ciclos; de este modo los ciclos están entrelazados.

    1
    Seleccionar pasadas y asignar otros ciclos.
