Generar muestra y Color Arrangements

I. Crear una muestra sin forma:

    1
    Seleccionar Archivo / Nuevo en la barra de menús
    - o -
    Hacer clic en .
    2
    Entrar el Nombre de la muestra.
    3
    Seleccionar el tipo de máquina y el tipo de setup.
    4
    Seleccionar Muestra básica (Muestra sin forma) y Muestra de diseño.
    5
    Determinar el tamaño de la muestra y seleccionar el tipo de tisaje básico Malla delante con trfr.
    6
    Seleccionar el comienzo.

También puede insertar un comienzo después de dibujar la muestra básica.

    7
    Confirmar las indicaciones con Crear muestra de diseño.
  1. La Vista de símbolos [Base] se abrirá.

II. Generar Color Arrangement para estructura doble jersey con prensador de hilo de trama:

    1
    En el sector de doble jersey, dibujar otro color de búsqueda más con la anchura y altura deseadas en el borde a la izquierda/derecha.
  1. En el ejemplo: 1 aguja para el borde en el color de hilo #6 (pink)
    2. 2
    A través de la barra de selección de pasadas seleccionar la altura deseada de número par en la muestra (sin comienzo).
    3
    Hacer clic en el icono de la barra de herramientas Estándar.
  2. El orden de los colores presente en la selección es representada en el Editor de Color Arrangements.
    3. 4
    Insertar pasadas para el hilo de trama en el sector de ejecución.
    5
    En las pasadas insertadas dibujar la acción de la aguja Hilo flotante y Hilo flotante con transferencia hacia delante con cualquier color de hilo y definir estas pasadas como pasadas adicionales .
    6
    Agregar la acción de la aguja en las pasadas de referencia en el color de hilo #31.
    7
    Realizar ajustes en las siguientes columnas de control:

Resultado:

    8
    Cerrar el Editor de Color Arrangements con .
    9
    Confirmar la consulta ¿Desea guardar el módulo modificado? con Sí.

III. Generar Color Arrangement para la estructura punto arroz con prensador de hilo de trama:

En caso de muestras con estructuras cambiantes se recomienda proporcionar un borde.
Para esto es necesario dibujar un color de búsqueda adicional en el sector de borde dentro del Color Arrangement.

    1
    A continuación del sector de doble jersey, dibujar otro color de búsqueda más con la anchura y altura deseadas en el borde a la izquierda/derecha.
  1. En el ejemplo: 2 agujas para el borde en el color de hilo #6 (pink)
    2. 2
    A continuación seleccionar el sector para la estructura Punto arroz con altura de número par a través de la barra de selección de pasadas .
    3
    Hacer clic en el icono de la barra de herramientas Estándar.
  2. El orden de los colores presente en la selección es representada en el Editor de Color Arrangements.
    3. 4
    En el sector de ejecución insertar la cantidad de pasadas y columnas necesarias dependiendo de la estructura que debe ser dibujada.
    5
    En el Color Arrangement dibujar la secuencia de tisaje para la estructura punto arroz con hilo de trama.
    6
    Agrupar las pasadas técnicas correctamente en pasadas de muestra.
    7
    A continuación realizar las correspondientes entradas en las columnas de control de la misma manera que para doble jersey.

Resultado:

    8
    Cerrar el Editor de Color Arrangements con .
    9
    Confirmar la consulta ¿Desea guardar el módulo modificado? con Sí.

IV. Generar Color Arrangement para la estructura 2x2 con prensador de hilo de trama:

    1
    A continuación del sector de punto arroz, dibujar el color de búsqueda ya utilizado para el borde a la izquierda/derecha con la anchura y altura deseadas.
    2
    A continuación seleccionar el sector para la Estructura 2x2 con altura de número par a través de la barra de selección de pasadas .
    3
    Hacer clic en el icono de la barra de herramientas Estándar.
  1. El orden de los colores presente en la selección es representada en el Editor de Color Arrangements.
    2. 4
    En el sector de ejecución insertar la cantidad de pasadas y columnas necesarias dependiendo de la estructura que debe ser dibujada.
    5
    En el Color Arrangement dibujar la secuencia de tisaje para la Estructura 2x2 con hilo de trama.
    6
    A continuación realizar las correspondientes entradas en las columnas de control de la misma manera que para punto arroz.

Resultado:

    7
    Cerrar el Editor de Color Arrangements con .
    8
    Confirmar la consulta ¿Desea guardar el módulo modificado? con Sí.

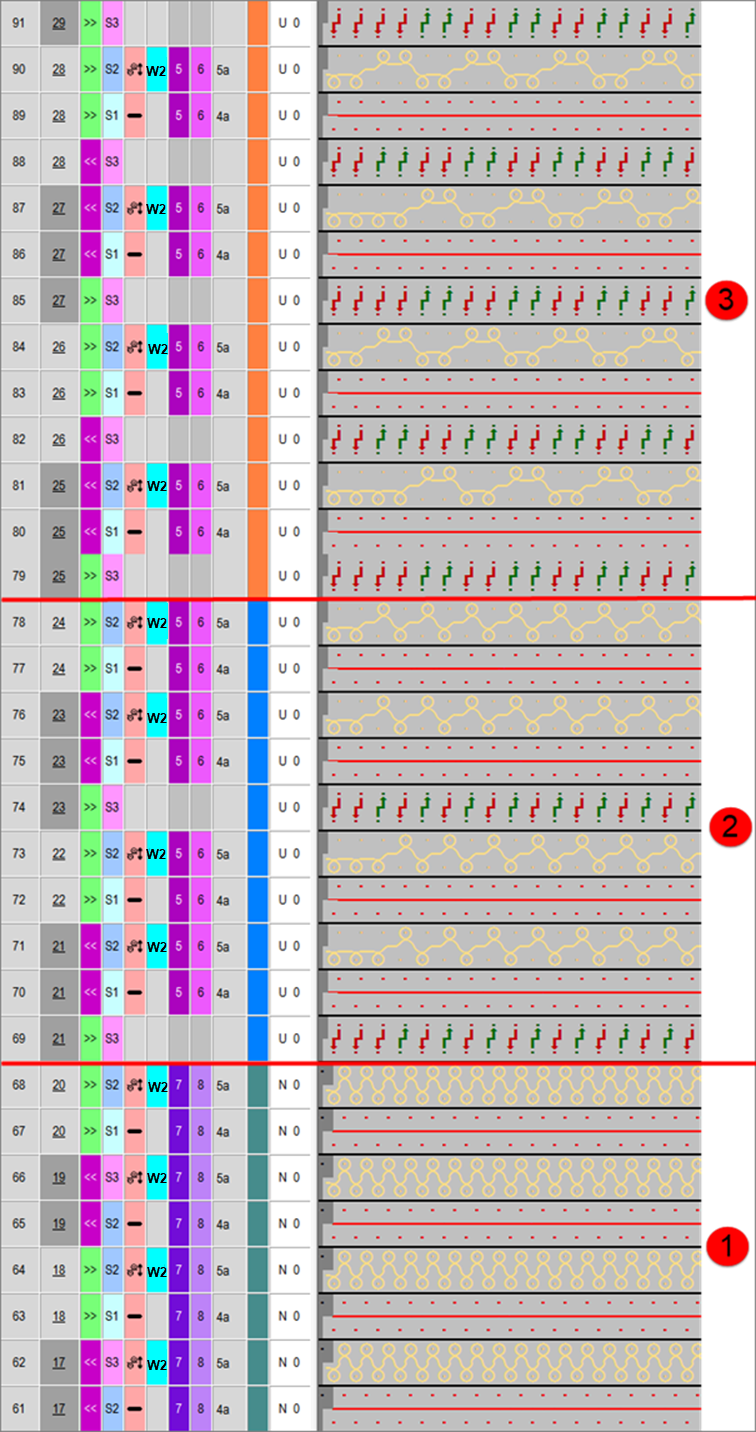

Resultado después del procesamiento técnico:

1

Doble jersey con hilo de trama

2

Punto de arroz con hilo de trama

3

Estructura 2x2 con hilo de trama
