Modifier la forme dans la vue Icônes [base]

I. Corriger la forme dans la vue d'icônes [base] :

    1
    Représenter la forme appliquée (shv / shp / shr) dans la vue Icônes [base].
  1. Les icônes dans la barre d'outils Représentations de dessin sont activées.



Représentation

Afficher les lisières de forme.

Afficher les icônes de forme.

Les icônes peuvent être activées pour obtenir la représentation souhaitée du dessin de base.

:
Avec laDésactivation de ces affichages, la couleur de panneau tricoté en forme 1 s'affiche et on ne travaille que dans la "forme".
La couleur de panneau tricoté en forme 1 est utilisée dans les Color Arrangements.

    2
    Activer et dans la Vue des icônes [base].
    3

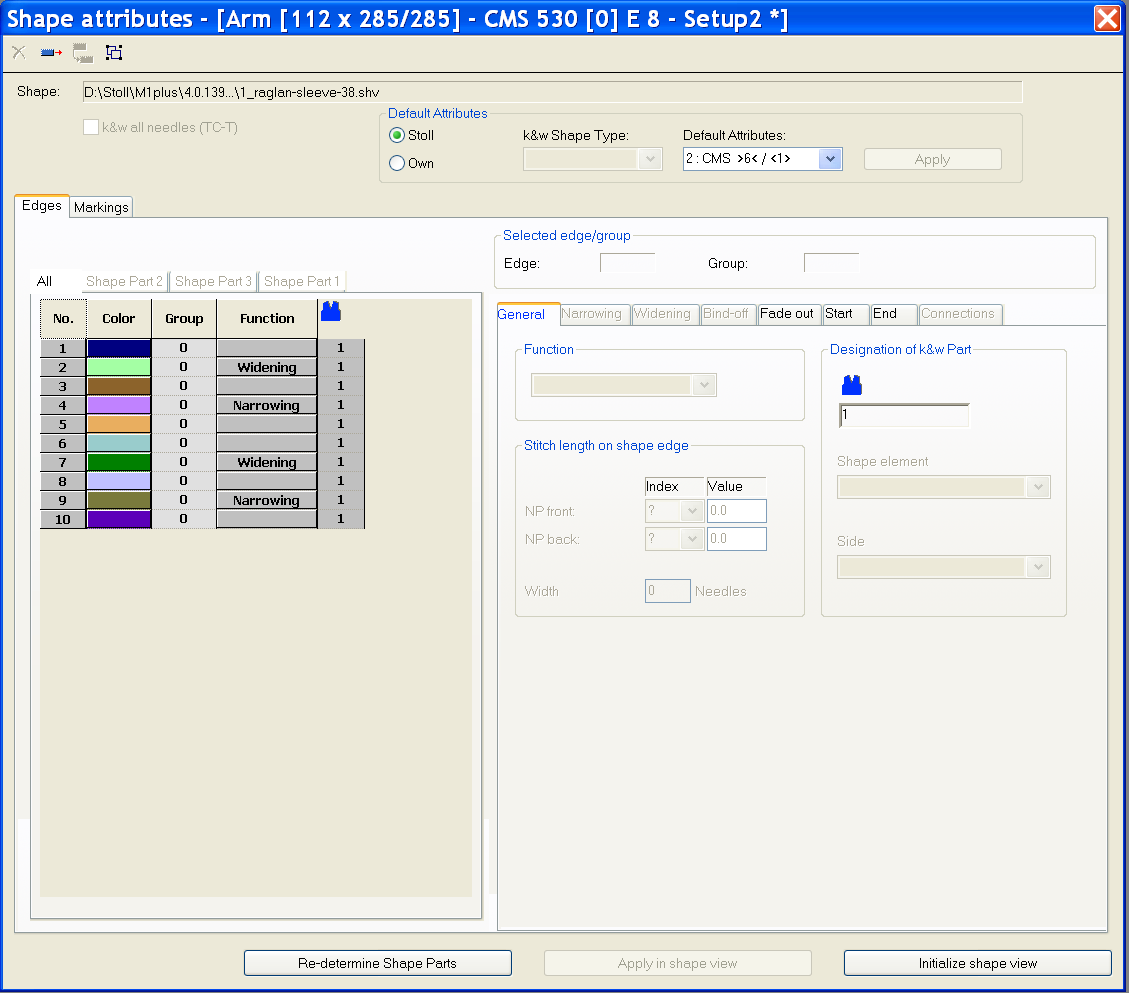

    Appeler le menu contextuel Attributs de forme... dans la vue Icônes [base avec une forme].
  1. La boîte de dialogue s'ouvre.
    4

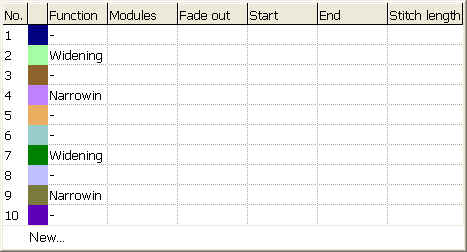

    Sélectionner la couleur de la lisière de forme à modifier dans la colonne n° dans la boîte de dialogue Attributs de forme.
    -  ou  -
    Prendre la couleur de la lisière de forme dans le dessin de base avec ou la touche F6.
    5
    Sélectionner l'outil de dessin et l'icône dans les Attributs de forme.

Barre d'outils Attributs de forme

Fonction

Signification

Extérieur de la forme

Éditer les zones qui n'appartiennent pas à la forme.

Couleur du panneau tricoté en forme (à l'intérieur de la forme) : <N°>

Attribuer une couleur de panneau tricoté en forme à un panneau tricoté en forme.
Sélectionner une couleur avec dans la liste de sélection.

Bord : <N°>

Attribuer une couleur de lisière à une lisière.
Sélectionner une couleur avec dans la liste de sélection.

Marquages: <N°>

Attribuer un marquage de forme.
Sélectionner une couleur avec dans la liste de sélection

Goussets

Dessiner les zones du gousset ou les modifier

Diminuer / Augmenter

Dessiner l'icône Diminuer / Augmenter dans la lisière de forme.

Masquer

Dessiner le symbole Masquer dans le bord de forme.

Séparation

Éditer la séparation générée automatiquement.

Chaînette

Dessiner le symbole Chaînette dans le bord de forme.

Modification des longueurs de mailles

Dessiner l'icône Modification de la longueur de la maille (PTS) dans la lisière de forme.

Aligner à gauche à l'intérieur d'un panneau tricoté en forme

Introduire les icônes d'alignement à l'intérieur d'une forme.

La zone à droite de l'icône est décalée vers la gauche.
: Utilisation avec la technique Fair Isle.

Aligner à droite à l'intérieur d'un panneau tricoté en forme

Introduire les icônes d'alignement à l'intérieur d'une forme.

La zone à droite de l'icône est décalée vers la droite.

: Utilisation avec la technique Fair Isle.

Aligner à gauche

Introduire le symbole d'alignement à gauche.

Le panneau tricoté en forme est décalé vers la droite.
: Utilisation pour Fully Fashion à l'intérieur du décolleté en V

Aligner à droite

Introduire l'icône d'alignement à droite.

Le panneau tricoté en forme est décalé vers la gauche.
: Utilisation pour Fully Fashion à l'intérieur du décolleté en V

Interruption vers le bas

Agrandir vers le bas la zone pour l'interruption pour les formes knit and wear.

Interruption vers le haut

Agrandir vers le haut la zone pour l'interruption pour les formes knit and wear.

Placer un repère de lisière à gauche

Icône pour repère de lisière à la lisière de la forme à gauche

: Le guide-fil tricote sur l’encolure, qui peut ensuite être coupée manuellement

Placer un repère de lisière à droite

Icône pour repère de lisière à la lisière de la forme à droite

: Le guide-fil tricote sur l’encolure, qui peut ensuite être coupée manuellement

: L'encolure est réalisée avec « Intérieur de la forme ».

Diminution à plusieurs niveaux
en dessous

Dessiner l'icône pour la diminution à plusieurs degrés.

Diminutions en dessous

Diminution à plusieurs niveaux
au-dessus

Dessiner l'icône pour la diminution à plusieurs degrés.

Diminutions au-dessus

Menu de sélection

Sélection pour le degré de chevalement (largeur de rapprochement ) lors d'une diminution à plusieurs degrés
Valeurs : 1 - 3

Supprimer des attributs de forme individuels

Supprimer l'attribut de forme dessiné.

Pour cela, sélectionner l'icône de la forme (par ex. ) et également .

Supprimer tous les attributs de forme

Supprimer tous les attributs de forme dessinés et la couleur de la lisière.

    6
    Corriger la lisière de la forme avec les attributs de forme sélectionnés.

Les attributs de forme présents peuvent être repris avec la touche F7.

    7
    Activer Afficher les lisières de référence dans le menu contextuel.
  1. Des lignes de contour rouges apparaissent le long des lisières de la forme.

Les lignes de référence (lignes de contour) sont utiles lors des modifications de la forme car elles représentent les différences avec la forme originale.

    8
    Corriger la lisière de forme sélectionnée :

Avant correction :

    9
    Sélectionner Actualiser les lisières de référence dans le menu contextuel.
  1. Les lignes de contour rouges s'ajustent à la nouvelle lisière extérieure.

Après correction :

II. Créer un nouveau bord de forme:

    1
    Dans la vue Icônes [base] et avec la forme ouverte, afficher les couleurs de la lisière de forme avec et les attributs de forme avec .
    2
    Appeler Attributs de forme... dans le menu contextuel dans la vue Icônes [base].
    -  ou  -
    Dans la barre d'outils Attributs de forme, ouvrir la liste de sélection avec et sélectionner Nouveau….
  2. La boîte de dialogue Attributs de forme s'ouvre.
    3

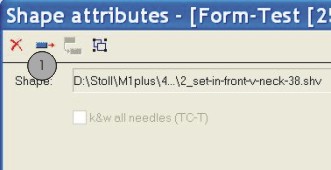

    Dans la boîte de dialogue Attributs de forme appuyer sur l'icône Nouvelle lisière de forme/Nouveau marquage (1).
  2. Une nouvelle lisière de forme est créée.
    4

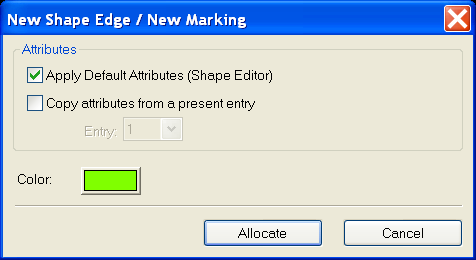

    Procéder aux réglages souhaités dans la boîte de dialogue Nouvelle lisière de forme/Nouveau marquage.

Case à cocher

Signification

Utiliser les attributs standard (éditeur de coupe)

Les attributs standard définis dans l'éditeur de coupe sont repris

Copier les attributs à partir de l'entrée existante

Les attributs du numéro de lisière sélectionné sous l'entrée sont repris.

    5
    Ajouter la nouvelle couleur de la lisière dans le tableau avec la touche Attribuer dans la boîte de dialogue Nouvelle lisière de forme/Nouveau marquage.

III. Utiliser une nouvelle lisière de forme

    1
    Dans la boîte de dialogue Attributs de forme, sélectionner la lisière de forme nouvellement créée.
    -  ou  -
    Dans la barre d'outils Attribut de forme ouvrir la liste de sélection avec et sélectionner la lisière de forme.
    2
    À partir de la barre d'outils Attributs de forme, sélectionner également l'attribut de forme souhaité avec la touche Ctrl enfoncée.
    3
    Dessiner la nouvelle lisière de forme avec l'attribut de forme sélectionné dans le dessin de base.
    4
    Attribuer la couleur du panneau tricoté en forme 1 à la couleur de la lisière de forme avec la touche Déterminer à nouveau les panneaux tricotés en forme.
    5
    Ouvrir si nécessaire le menu contextuel avec le bouton droit de la souris dans la boîte de dialogue Attributs de forme sous le tableau des couleurs de lisière :
    6
    Avec l'icône fermer la boîte de dialogue Attributs de forme.
  1. La boîte de dialogue Attributs de forme se ferme et les valeurs prédéfinies sont enregistrées.

Les boutons de commande dans la boîte de dialogue Attributs de forme :

Bouton de commande

Signification

Déterminer à nouveau les panneaux tricotés en forme

Les panneaux tricotés en forme / les couleurs du panneau tricoté en forme sont redéfinies.
Les lisières et marquages sont à nouveau listés.

Reprendre dans la vue Forme

Seules les modifications dans les attributs de forme sont reprises dans la vue Icônes (avec une forme).

Initialiser la vue de la forme

Toutes les entrées dans les attributs de forme sont reprises et enregistrées dans la vue Icônes (avec une forme).
Les modifications dessinées manuellement sont écrasées.

IV. Longueur de maille au bord de la forme :

    1
    Dans la boîte de dialogue Attributs de forme, sélectionner la lisière de forme désirée.
    2
    Sélectionner l'onglet Généralités.
    3
    À la rubrique Longueur de la maille au bord de la forme, faire les réglages suivants :



Index

Valeur

NP avant:

Sélectionner l'index NP

Entrer la valeur NP

NP arrière:

Sélectionner l'index NP

Entrer la valeur NP

Largeur

Nombre d'aiguilles pour PTS à la lisière de la forme

: Le symbole est affiché dans la vue de la forme.

    4
    Exécuter l'étape d'élaboration Découper la forme .
  1. Dans la boîte de dialogue Configuration Longueur de maille différente à la lisière de la forme est automatiquement active.
    5
    Dans la boîte de dialogue Configuration, ouvrir l'onglet Réglages supplémentaires.
    6
    Si nécessaire, faire les réglages suivants à la rubrique Longueur de la maille variable au bord de la forme :

Longueur de la maille variable au bord de la forme

NPJ : . =
NPJ : N=

Entrer la valeur

:
Valeur pour le symbole N
nécessaire uniquement pour MC ST211 – ST811

Vitesse du chariot pour NPJ (MSECNPJ)

Vitesse de la machine MSEC =1.0

Vitesse de la machine MSEC selon valeur prédéfinie

Les temps de chevalement et de repos doivent être respectés pour l'utilisation de PTS/ NPJ.
