Informations générales pour la programmation EFS
Conditions préalables pour une communication entre CMS et EFS 820/920 :
- Bloc d'alimentation présent avec cablâge Memminger de la EFS
- Le Stoll EFS Kit est installé
- Les EFS fonctionne avec la version de logiciel interne Memminger EFS 820/920 1.44 ou plus
- Régler les paramètres réglables dans le Setup Memminger sur l'appareil EFS sur les paramètres par défaut, voir instructions de service EFS.
Instructions de service originales EFS 920
Consultez svp les paramètres réglables dans le menu du Setup des instructions de service originales de Memminger IRO
- Les paramètres suivant doivent être faits sur l'appareil EFS :
- 1
- Fonction de rappel permanente Off paramètre mode 12 = 0
- 2

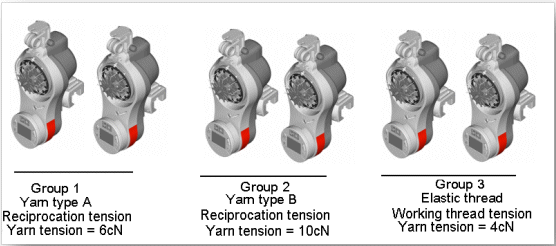

- Chaque EFS doit être attribué à un groupe.
Paramètre mode 1 = 1 – 6 pour le groupe correspondant.
Si un seul groupe est nécessaire, il est défini par 1.
Limites
Il peut être utilisé jusqu'à 6 groupes avec différentes valeurs dans chaque rangée de tricotage.
- Utiliser si possible le système d'exploitation STOLL le plus récent.
La fonctionnalité est disponible depuis le système d'exploitation : V 5.0 (V_OKC_002.009.006_STOLL)
Commande de la EFS 820/920 avec l' ordre DEVOUT Sintral
Syntaxe ordre Sintral :
DEVOUT(1,2,3,4,5,6,7,8);
Limites
Il peut être traité 16 ordres DEVOUT par course du chariot au maximum.
Les ordres suivants peuvent être transférés aux appareils EFS via l'ordre DEVOUT :
-
Initialisation :
Une initialisation doit être faite une fois avant le START via DEVOUT par le Sintral.
Le début du programme doit se faire avec SP1.
- Calibrage :
Le calibrage des appareils devrait être fait une fois dans chaque panneau tricoté. Le calibrage est fait dans une rangée dans laquelle le EFS n'est pas utilisé (par ex. course du peigne = - = ou fil de séparation...).
Lors du calibrage, le fil est brièvement retiré du détecteur de fil afin de pouvoir à nouveau calibrer ce dernier sur 0. Si le tricot était fait à ce moment-là, le fil pourrait casser.
-

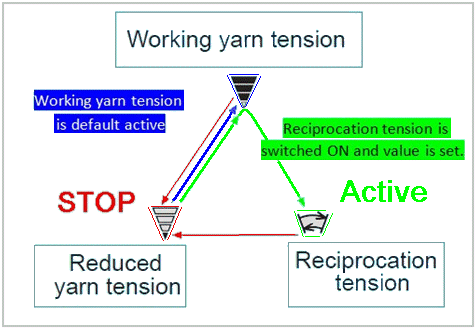

Sélection du mode de travail avec réglage de la tension du fil correspondante :
Le mode de travail, la tension de travail du fil, la tension d'abaissement du fil ou la tension alternative en cours sont affichés à l'écran pendant le tricotage. La vitesse du fil est affichée en m/min et la tension du fil en cN.
|
Tension de travail du fil | Tension d'abaissement du fil | Tension alternative |
|---|---|---|
|
|
|
Le mode tension du fil de travail est le mode par défaut. Sans conditions préalables Sintral, les appareils EFS travaillent dans ce mode. Ce mode ne peut être utilisé sur les machines à tricoter rectilignes qu'avec des fils élastiques. | Lorsque la machine s'arrête, les appareils EFS basculent sur la tension d'abaissement du fil. En cas normal, la tension d'abaissement du fil sur les machines rectilignes doit être réglée sur une valeur plus élevée que la tension de travail ou la tension alternative du fil. | La tension alternative a été développée spécialement pour les machines à tricoter rectilignes, pour rappeler le fil lors du retour du chariot (Fonctionnement du ressort du rappel du fil) La tension alternative est utilisée pour tous les fils non élastiques. |
La tension d'abaissement du fil ne doit pas avoir la même valeur que cN que celle de la tension de travail du fil.
Si les deux valeurs sont identiques, ce n'est pas le symbole de la tension d'abaissement du fil mais celui de la tension de travail du fil qui est affiché lors de l'arrêt de la machine.
La tension d'abaissement du fil doit être activée une fois dans le dessin. Les valeurs peuvent alors être modifiées dans chaque rangée de chariot.
La tension alternative doit toujours être activée pour pouvoir modifier une valeur.
